Induktive Sensoren M8

Induktiver Sensor M8 – was diese Kategorie bietet

Ein induktiver Sensor M8, auch Näherungssensor genannt, erkennt Metallteile berührungslos. Alle Modelle dieser Kategorie haben einige Merkmale gemeinsam:

• Versorgungsspannung 10–30 V DC, Ausgangsstrom bis 200 mA, Kurzschlussschutz,
• Schutzart IP67 und Umgebungstemperatur von -25 bis +70 °C,
• LED-Anzeige,
• aktive Fläche aus PBT, Gehäuse aus Edelstahl; bei bündigen Ausführungen mit 4 mm Schaltabstand aus vernickeltem Messing.

Schaltabstand des induktiven Sensors M8

Welcher Bemessungsschaltabstand Sn verfügbar ist, hängt von der Einbauart ab:

• bündiger Einbau (aktive Fläche bündig mit der Metalloberfläche): 1, 2, 3 und 4 mm,
• nicht bündiger Einbau (die aktive Fläche braucht Freiraum): 2, 4 und 6 mm.

Mehr zur Wahl des Schaltabstands im Ratgeber induktive Sensoren M8 4 mm und M12 8 mm. Einen größeren Schaltabstand bieten induktive Sensoren M12. Für engere Einbauräume gibt es induktive Sensoren M5.

Schaltabstand und erfasstes Metall

Der Bemessungsschaltabstand gilt für Stahl. Bei anderen Metallen wird er mit dem Reduktionsfaktor multipliziert:

• Stahl Fe37 – 1,
• Gusseisen – 0,95–1,
• Edelstahl – 0,8–1,
• Nickel – 0,6–0,75,
• Messing – 0,4–0,7,
• Aluminium – 0,35–0,6,
• Kupfer – 0,25–0,5.

Beispiel: Ein M8-Sensor mit 4 mm Schaltabstand erkennt Aluminium aus 1,4 bis 2,4 mm.

Schaltfrequenz

Je größer der Schaltabstand, desto niedriger die Schaltfrequenz. Das ist bei schnell bewegten Teilen wichtig:

• Schaltabstand 1 und 2 mm – 2 kHz (Ansprechzeit 0,1 ms),
• Schaltabstand 3 mm und 4 mm nicht bündig – 1 kHz (0,2 ms),
• Schaltabstand 4 mm bündig und 6 mm – 500 Hz (0,5 ms).

PNP oder NPN, NO oder NC

M8-Sensoren gibt es mit PNP- oder NPN-Ausgang – die Wahl hängt von den Eingängen der Steuerung ab. Die Unterschiede erklärt der Ratgeber PNP und NPN – worin sich induktive Sensoren unterscheiden. Die Schaltfunktion ist NO (Schließer), NC (Öffner) oder NO & NC, also beide Kontakte in einem Sensor. NO- und NC-Ausführungen sind 3-Leiter-Sensoren, NO & NC-Ausführungen 4-Leiter-Sensoren. Mehr zu den Funktionen im Ratgeber induktive Sensoren NO, NC und NO & NC. Fertige Listen der beliebtesten Ausführungen: induktive Sensoren M8 PNP NO, M8 PNP NC, M8 NPN NO, M8 NPN NC, und mit beiden Kontakten – M8 PNP NO & NC und M8 NPN NO & NC.

Gehäuselänge und Anschluss

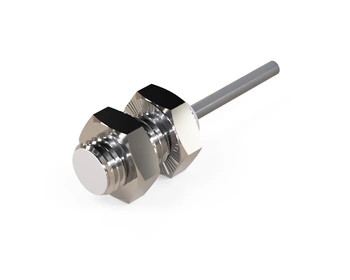

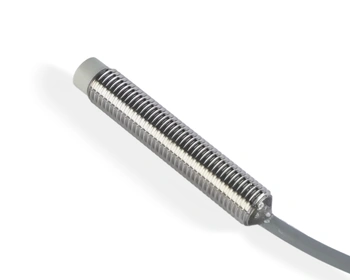

• mit Kabel – Gehäuse 18, 30 oder 45 mm, PVC-Kabel mit 3 mm Durchmesser, Länge 2 oder 3 m,
• mit M8-Stecker – Gehäuse 18–60 mm, 3-polig bei NO und NC, 4-polig bei NO & NC,
• mit M12-Stecker – Gehäuse 45, 53 oder 70 mm, immer 4-polig,
• mit 0,3 m Kabel und M8-Stecker.

Kabel und Stecker für den Sensor M8

Zu Sensoren mit M8/M12-Stecker passen Anschlussleitungen mit M8- und M12-Steckverbinder und konfektionierbare M8- und M12-Steckverbinder.

Wann eine andere M8-Sensorfamilie die bessere Wahl ist

• Induktive Ganzmetall-Sensoren M8 – wenn mechanische Festigkeit, Korrosions- und Stoßfestigkeit zählen.
• Induktive Sensoren M8 für die Schweißindustrie – wenn der Sensor bei Schweißspritzern und in elektromagnetischen Feldern arbeitet.

Häufige Fragen

Erkennt der induktive Sensor M8 Aluminium?

Ja, aber aus geringerem Abstand als Stahl. Der Reduktionsfaktor für Aluminium beträgt 0,35–0,6.

Was unterscheidet bündigen von nicht bündigem Einbau?

Ein bündiger Sensor kann bündig mit der Metalloberfläche eingebaut werden. Ein nicht bündiger Sensor braucht Freiraum um die aktive Fläche, hat aber in derselben Baugröße einen größeren Schaltabstand – bei M8 bis 6 mm.

Welche Versorgungsspannung hat der induktive Sensor M8?

Die Sensoren dieser Kategorie arbeiten mit 10–30 V DC.

Welche Garantie haben Nexotec-Sensoren?

24 Monate.
