Induktive Sensoren M8 4 mm und M12 8 mm – wie ein erhöhter Schaltabstand das Design verändert

Induktive Sensoren M8 4 mm und M12 8 mm – Erhöhter Schaltabstand im bündigen Flush-Gehäuse

Moderne induktive Sensoren sind Schlüsselkomponenten, ohne die Prozessautomatisierung und moderne Produktionslinien nicht funktionieren könnten. In der industriellen Automatisierung waren Parameter wie der nominale Schaltabstand (Sn) jahrelang durch die mechanische Konstruktion begrenzt. Doch der fortschrittliche M8-Sensor mit 4 mm Reichweite und der M12-Sensor mit bis zu 8 mm setzen neue Maßstäbe in der Detektionstechnik. Beide Lösungen verfügen über eine bündige aktive Fläche, was bedeutet, dass es sich um einen bündig einbaubaren (flush) und zugleich geschirmten Sensor handelt, der in direkter Nähe von Metall arbeiten kann. Ein klassischer ungeschirmter Sensor (non-flush) erfordert eine Freizone um die Sensorfläche, was das Risiko mechanischer Beschädigungen erhöht. Die beschriebenen Modelle eliminieren dieses Problem und bieten einen überdurchschnittlichen Arbeitsabstand in einem ultrakompakten Gehäuse.

Dies ist kein kosmetischer Katalogeintrag, sondern ein handfester Vorteil für Montagelinien, Roboterzellen sowie OEM- und Tier-1-Maschinenbauer in der Automobilindustrie.

Standard-Schaltabstände vs. Reale Produktionsbedingungen

Zum Vergleich – typische Werte in der Industrie sind:

• Standard-M8-Sensor, bündige Ausführung → Sn = 1–2 mm
• Standard-M12-Sensor, bündige Ausführung → Sn = 2–4 mm

In der Theorie reichen diese Werte aus. In der Produktionspraxis führen sie jedoch zu kritischen Herausforderungen: extrem engen Montagetoleranzen, der Notwendigkeit einer präzisen Justierung der Sensorposition, einem drastisch erhöhten Risiko, dass das Werkstück auf die Sensorfläche aufprallt, sowie häufigen Fehlsignalen durch Vibrationen, Verschmutzungen oder natürliches Spiel der Bauteile auf der Linie.

Genau aus diesem Grund werden moderne Näherungsschalter mit erhöhtem Schaltabstand (extended range inductive sensor) zum neuen Standard in Fabriken, die Ausfallzeiten auf ein Minimum reduzieren wollen.

Was ist ein induktiver Näherungsschalter mit erhöhtem Schaltabstand?

Ein induktiver Sensor mit erhöhtem Schaltabstand ist ein hochentwickelter Näherungssensor (inductive proximity sensor), der dank einer modernisierten internen Architektur metallische Objekte aus der doppelten Entfernung im Vergleich zu traditionellen Marktlösungen desselben Durchmessers erkennen kann. Dieses Gerät nutzt den Effekt der Dämpfung des magnetischen Feldes durch Wirbelströme, die im erfassten Objekt induziert werden, und fungiert als berührungsloser Näherungsschalter (proximity switch). Das Schlüsselmerkmal dieser modernen Extended-Range-Sensoren ist die Beibehaltung einer vollständig geschirmten Konstruktion (flush mount / shielded sensor). Dies ermöglicht es, das Gehäuse komplett bündig in eine metallische Montageumgebung einzubetten, während vor der Sensorfläche eine verlängerte, stabile Erkennungszone generiert wird. Diese Lösung kombiniert höchste mechanische Beständigkeit mit einer einzigartigen Schaltabstandsreserve.

Wie wurde dieser große Schaltabstand erreicht? Expertentechnologie unter der Haube

Ein Standard-induktiver Sensor im M8-Gehäuse liefert ein stabiles Signal bis zu einem Abstand von 2 mm. Wie ist es möglich, dass ein moderner Long-Range-Sensor bei gleicher Baugröße bis zu 4 mm erreicht und dabei bündig einbaubar bleibt (embedded sensor)? Der Schlüssel liegt in einer Revolution der internen Komponenten:

• Größere Spule: Durch die maximale Ausnutzung des Gehäuseinnenraums konnte eine Spule mit höherem Wirkungsgrad gewickelt werden.
• Optimierter Ferritkern: Die Verwendung einer neuen Kernform und eines modifizierten Materials ermöglichte eine präzisere Formung und Ausrichtung des magnetischen Flusses vor der Sensorfläche.
• Leistungsstärkerer Oszillator: Generiert ein Signal mit höherer Amplitude, das unempfindlicher gegen Dämpfung und externe Störungen ist.
• Fortschrittliche Elektronik: Sorgt für eine hochmoderne Signalfilterung und blitzschnelle Informationsübertragung an die SPS-Steuerung.
• Präzise Temperaturkompensation: Eliminiert die Temperaturdrift, sodass der reale große Schaltabstand über ein breites Temperaturspektrum stabil bleibt.
• Optimierung des elektromagnetischen Feldes: Reduziert die seitliche Streuung des Feldes, was einen tiefen Einbau in Metall ohne Verlust des frontalen Schaltabstands ermöglicht.

Die Physik dahinter: Wovon hängt der Schaltabstand eines induktiven Sensors ab?

Um die Funktionsweise dieser Komponenten vollständig zu verstehen, muss man sich auf die Gesetze der Physik stützen. Der Arbeitsabstand (operating distance) eines Sensors ist kein starrer Wert – er hängt von mehreren Variablen ab:

1. Spulendurchmesser: Generell gilt: Je größer der Spulendurchmesser, desto größer ist die Erkennungszone. Das Erreichen von Sn = 4 mm bei M8 erforderte daher eine hochentwickelte Miniaturisierung.
2. Oszillatorfrequenz: Beeinflusst die Eindringtiefe des Feldes in das Material und die Ansprechgeschwindigkeit des Sensors.
3. Schirmung (Bündig vs. Nicht-bündig): Ein bündiger Sensor besitzt einen Metallring um den Kern, der das Feld zur Seite hin begrenzt und es ausschließlich nach vorne leitet. Dies verringert zwar die Reichweite im Vergleich zur ungebündeten Version, schützt aber vor Umgebungseinflüssen.
4. Objektmaterial und Korrekturfaktor (Fe-Korrekturfaktor): Der Nennschaltabstand Sn wird für Baustahl (Fe 360) angegeben. Für andere Metalle wird ein Korrekturfaktor angewendet, der den effektiven, gesicherten Arbeitsabstand (assured sensing distance) reduziert. Bei Kupfer oder Aluminium verkleinert sich diese Zone erheblich.
5. Felddämpfung: Die im Zielobjekt induzierten Wirbelströme entziehen dem Oszillator Energie und schwächen dessen Schwingungsamplitude ab. Die Elektronik wertet dies als Objekterkennung und ändert den Ausgangszustand.

Konstruktionsvergleich: Bündiger Sensor (Flush) vs. Nicht-bündiger Sensor (Non-Flush)

Die Wahl der richtigen Ausführung der aktiven Fläche ist von grundlegender Bedeutung für die Montagegeometrie und den Erfolg der Applikation. Hier ist der direkte Vergleich der Eigenschaften:

Merkmal / Parameter	Bündiger Sensor (Flush / Shielded)	Nicht-bündiger Sensor (Non-Flush / Unshielded)
Einbau in Metall	✔ Möglich (vollständig im Gehäusebett versenkbar)	✖ Unmöglich (erfordert Freizone um die aktive Fläche)
Erfassungsbereich	Kleiner bei Standardmodellen, größer bei der Long-Range-Serie	Größer (Feld breitet sich auch seitlich aus)
Mechanische Beständigkeit	Höher (geschützt durch die metallische Aufnahme/Halterung)	Niedriger (vorstehende Sensorfläche ist stoßgefährdet)
Automotive-Anwendungen	✔ Sehr häufig und bevorzugt (z. B. Schweißlinien)	Seltener (hauptsächlich wegen des Beschädigungsrisikos)

Harte Fakten – Was bedeutet Sn = 4 mm in der Realität?

Betrachten wir die konkreten Zahlen, die den technologischen Sprung der neuen Sensor-Serie im Vergleich zum Marktklassiker verdeutlichen:

• Standard-M8-Sensor: Sn = 2 mm
• Neuer M8-Sensor von Nexotec: Sn = 4 mm

Was gewinnen Sie durch diesen Unterschied in der Praxis?

• 100 % größerer Schaltabstand im selben miniatursierten Gehäuse.
• Doppelt so große Montagetoleranz, wodurch eine millimetergenaue Justierung bei der Positionierung entfällt.
• Möglichkeit, den Sensor um 2 mm zurückzuversetzen (in die Montagebohrung), während eine sichere Schaltzone erhalten bleibt.

Visualisierung der Sicherheitszone vor und nach der Optimierung:

STANDARD M8:
| M8-SENSOR (Sn=2mm) |--2 mm--| [ METALLZIEL ]

NEUER LONG-RANGE-SENSOR:
| M8-SENSOR (Sn=4mm) |------4 mm------| [ METALLZIEL ]

Parametervergleich: M8 4-mm-Sensor vs. M12 8-mm-Sensor

Um Ihnen die Auswahl der passenden Komponente für Ihr Automatisierungssystem zu erleichtern, finden Sie nachfolgend eine Übersicht der wichtigsten technischen Parameter beider Versionen:

Technischer Parameter	M8-Version (Erhöhter Schaltabstand)	M12-Version (Erhöhter Schaltabstand)
Nennschaltabstand (Sn)	4 mm	8 mm
Bauform der aktiven Fläche	Geschirmt (Bündig / Flush)	Geschirmt (Bündig / Flush)
Montagetoleranz	Erhöht (bis zu 4 mm)	Sehr hoch (bis zu 8 mm)
Empfohlenes Target (Normmessplatte)	Stahl (Fe 360), min. 12x12 mm	Stahl (Fe 360), min. 24x24 mm
Haupteinsatzgebiete	Greifer, Roboterarme, beengte Platzverhältnisse	Pressen, Positionierung von Großteilen, M18-Retrofit

Detailliertes technisches Datenblatt (M8 vs. M12)

Die folgende technische Spezifikation enthält eine exakte Aufstellung der elektrischen, mechanischen und umweltbezogenen Parameter für die Long-Range-Modelle. Diese Daten ermöglichen eine präzise Überprüfung der Kompatibilität mit übergeordneten SPS-Steuerungssystemen.

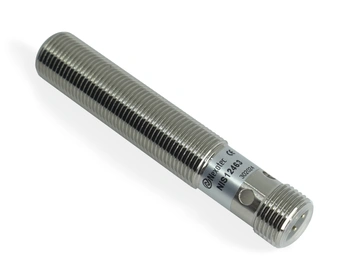

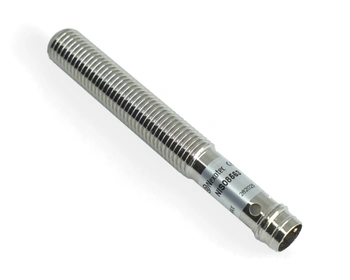

Kategorie / Parameter	M8-Modell (NIS08563)	M12-Modell (NIS12463)
ALLGEMEINE DATEN
Typ / Durchmesser	M8 (Induktiv)	M12 (Induktiv)
Nennschaltabstand (Sn)	4 mm	8 mm
Einbaugeometrie	Bündiger Einbau (Flush)	Bündiger Einbau (Flush)
Ausgangstyp / -funktion	PNP / NO (Schließer)	PNP / NO (Schließer)
ELEKTRISCHE DATEN
Versorgungsspannung	DC 10-30 V	DC 10-30 V
Restwelligkeit	<10%	<10%
Leerlaufstrom	<10 mA	<10 mA
Max. Ausgangsstrom (Last)	200 mA	200 mA
Reststrom	<0.01 mA	<0.01 mA
Spannungsabfall	<1,5 V	<1,5 V
Schaltfrequenz	500 Hz	800 Hz
Ansprechzeit	0,5 ms	0,2 ms
Reproduzierbarkeit (Wiederholgenauigkeit)	<1.0% (sr)	<1.0% (sr)
Hysterese / Temperaturdrift	<15% (sr) / <10% (sr)	<15% (sr) / <10% (sr)
Kurzschlussschutz	JA	JA
Überlast-Abschaltpunkt	220 mA	220 mA
MECHANISCHE DATEN
Gehäuseform	Zylinder mit Gewinde	Zylinder mit Gewinde
Gehäusematerial	Messing vernickelt	Messing vernickelt
Material der aktiven Fläche	PBT (Polybutylenterephthalat)	PBT (Polybutylenterephthalat)
Statusanzeige (LED)	JA	JA
Abmessungen (Durchmesser x Länge)	Ø8 x 60 mm	Ø12 x 68 mm
Gewicht in kg	0,1 kg	0,1 kg
ELEKTRISCHER ANSCHLUSS
Anschlussart	Industriesteckverbinder	Industriesteckverbinder
Steckergröße / Polanzahl	M8 / 3-polig	M12 / 4-polig
Kabellänge	--- (Steckeranschluss)	--- (Steckeranschluss)
UMGEBUNGSBEDINGUNGEN
Schutzart (Gehäuse)	IP67	IP67
Umgebungstemperatur (min / max)	-25℃ bis +70℃	-25℃ bis +70℃
KOMMERZIELLE INFORMATIONEN
Herstellercode (Nexotec)	NIS08563	NIS12463
Produktstatus / Verpackung	Neu / Originalverpackt	Neu / Originalverpackt

Praxisbeispiele aus der Industrie (Case Studies)

Beispiel 1: FANUC Roboterzelle (Karosseriebau / Schweißerei)
Ausgangssituation: In einer Rohbau- und Schweißlinie (Body in White – BIW) wurde ein standardmäßiger induktiver M8-Sensor mit Sn = 2 mm verwendet, um das Vorhandensein eines Rohrs im Robotergreifer zu prüfen. Aufgrund des minimalen Abstands verformte sich der Greifer bei schnellen Verfahrbewegungen mikroskopisch, was regelmäßig dazu führte, dass Bauteile gegen die Sensorfläche stießen. Dies verursachte einmal pro Woche einen Stillstand der Produktionslinie.
Nach der Umstellung: Es wurde ein bündiger induktiver 4-mm-M8-Sensor installiert. Der Sensor wurde um sichere 2 mm in den Metallkörper des Greifers zurückversetzt. Die Metalldetektion blieb absolut stabil und mechanische Kollisionen wurden vollständig eliminiert.

Beispiel 2: Stanzpresse und Werk für Karosserieteile
Ausgangssituation: Die Bediener hatten massive Probleme bei der Justierung des Sensors, der das Vorhandensein von Blechen im Stanzwerkzeug detektierte. Die Vibrationen der Presse führten zu einer ständigen Dejustierung des Schaltpunkts (switch point).
Nach der Umstellung: Durch den Einsatz des 8-mm-Sensors mit erhöhtem Schaltabstand im M12-Gehäuse verdoppelte sich das mechanische Toleranzfenster für die Montage. Das System wurde unempfindlich gegenüber mikroskopischen Verschiebungen der Matrize, was die Prozessstabilität drastisch erhöhte.

Häufige Montagefehler und Zuverlässigkeitsindikatoren

Selbst der beste Industrial Sensor wird nicht fehlerfrei arbeiten, wenn grundlegende Anwendungsfehler gemacht werden. Zu den häufigsten Fehlern im Engineering gehören:

• ❌ Zu tiefer Einbau: Wenn ein nicht-bündiger Sensor zu tief in einer Metallbasis versenkt wird, „sieht“ er permanent seine eigene Montagehalterung (Dauersignal).
• ❌ Zu kleines Zielobjekt: Die Normmessplatte für einen M8-Sensor sollte mindestens 12x12 mm groß sein. Ist das Objekt kleiner, sinkt der reale Schaltabstand drastisch.
• ❌ Falsches Objektmaterial: Das Ignorieren des Fe-Korrekturfaktors bei der Detektion von Aluminium oder Messing, ohne die Reduzierung des Schaltabstands einzukalkulieren.
• ❌ Zu hohe Anfahrgeschwindigkeit: Wird die maximale Schaltfrequenz überschritten, kann die Elektronik den Impuls nicht mehr registrieren und an den SPS-Eingang weiterleiten.
• ❌ Ungenügender seitlicher Abstand zu Metall: Missachtung der Freizone um das Gehäuse beim Wechsel von bündigen auf nicht-bündige Sensoren, was das elektromagnetische Feld stört.

Wie wählt man den passenden induktiven Sensor aus? Ein Leitfaden für Ingenieure

Um den richtigen Sensor auszuwählen und Probleme an der Produktionslinie zu vermeiden, empfehlen wir folgenden Entscheidungsalgorithmus:

• Schritt 1: Verfügbaren Bauraum bewerten
  • Wenn der Platz extrem begrenzt ist (z. B. Miniaturgreifer, Linearantrieb, Linearführung) → Wählen Sie das M8-Gehäuse.
  • Wenn mehr Platz vorhanden ist und Sie eine robuste Bearbeitungsvorrichtung entwerfen → Wählen Sie das M12-Gehäuse.
• Schritt 2: Erforderliche Toleranz und Arbeitsabstand bestimmen
  • Wenn das Bauteil präzise positioniert wird und die Zuführung hochgradig wiederholgenau ist → Reicht ein 4-mm-(M8)-Bereich aus.
  • Bei starken Vibrationen, mechanischem Spiel oder wenn ein Retrofit durchgeführt wird (z. B. Ersatz eines klobigen M18-Sensors durch ein kleineres Modell) → Wählen Sie den 8-mm-(M12)-Bereich.
• Schritt 3: Arbeitsumgebung des Sensors analysieren
  • Handelt es sich um eine automatisierte Schweißzelle oder Roboterschweißen? → Lesen Sie den Expertenartikel über die Funktionsweise von Schweißsensoren, Weld-Immune- und PTFE-Technologien.
  • Treten starke mechanische Stöße, Presskräfte oder hoher Druck auf? → Nutzen Sie die Publikation über Sensoren für Stanzwerke und Ganzmetall-Versionen (Full Metal).

Mythen auf dem Prüfstand: Verschlechtert ein größerer Schaltabstand die Betriebsparameter?

In Konstruktionskreisen hält sich hartnäckig ein Mythos: „Wenn ein Sensor einen vergrößerten Schaltabstand hat, leiden darunter mit Sicherheit die Genauigkeit und die Wiederholgenauigkeit.“.

Dies ist ein veralteter Ansatz. Moderne integrierte Schaltkreise (ASICs), die in den Nexotec-Sensoren der neuen Generation zum Einsatz kommen, stellen sicher, dass Parameter wie Wiederholgenauigkeit (repeatability), Hysterese (hysteresis) und die allgemeine Schaltstabilität den strengsten Industrienormen entsprechen. Fortschrittliche digitale Filteralgorithmen verhindern Fehlschaltungen, die früher durch Temperaturdrift oder externe EMV-Störungen verursacht werden konnten. Zudem garantiert die hohe Schutzart (IP67 und IP69K) absolute Dichtigkeit selbst bei permanentem Kontakt mit Kühlschmiermitteln.

Die Ingenieursperspektiva: Vorteile für technische Abteilungen

Was bedeutet ein größerer Schaltabstand für den Maschinenbauer (Konstrukteur)?

• Weniger kritische mechanische Toleranzen, die in der 3D-Konstruktionsphase berücksichtigt werden müssen.
• Deutlich einfachere Montage, ohne dass komplexe mechanische Schutzabdeckungen konstruiert werden müssen.
• Minimierung des Risikos teurer Kollisionen und Nachbesserungen bei der Inbetriebnahme beim Endkunden.
• Größere Flexibilität und Konstruktionsfreiheit bei der Anordnung von Greifern und Pneumatikkomponenten am Roboterarm.

Was bedeutet ein großer Schaltabstand für die Instandhaltung (MRO)?

• Selteneres Nachjustieren und Kalibrieren von Sensoren an kontinuierlich laufenden Produktionslinien.
• Weniger Störungsmeldungen bezüglich mechanisch zerstörter Sensorflächen durch verschobene Werkstücke.
• Drastische Reduzierung von Stillstandszeiten und geringere Kosten für die Ersatzteilbeschaffung.
• Höhere Gesamtverfügbarkeit des Maschinenparks und ein direkter positiver Effekt auf die Kennzahl OEE.

Lohnt es sich, Standard-M8-Sensoren gegen die neue Generation auszutauschen?

Der direkte Austausch einer klassischen Lösung durch ein Extended-Range-Modell bietet einen messbaren Return on Investment. Sehen wir uns den direkten Vergleich an:

Betriebsparameter	Standard-M8-Sensor	Neuer Nexotec M8-Sensor	Vorteil der Modernisierung
Nennschaltabstand (Sn)	2 mm	4 mm	100 % Erhöhung der Schaltabstandsreserve
Positioniertoleranz	Gering (häufige Fehler durch fehlendes Signal)	Hoch (stabile Erfassung trotz Bauteilversatz)	Garantierte Kontinuität der Linienbewegungen
Mechanische Sicherheit	Mittel/Niedrig (Kollisionsrisiko)	Hoch (kann tief im Montagebett versenkt werden)	Eliminierung mechanischer Ausfälle und Stillstände
Montageaufwand	Schwierig, erfordert hohe Präzision	Deutlich einfacher und schneller	Zeitersparnis für Mechaniker und Automatisierer

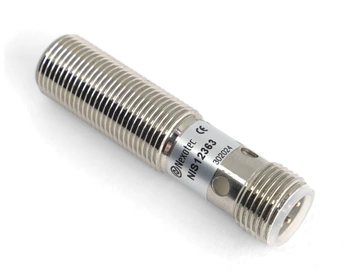

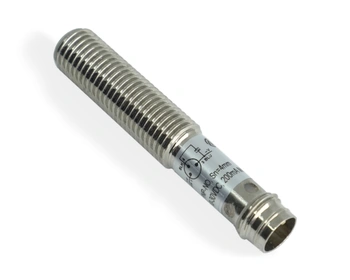

Je nach Applikationsspezifik und verfügbarem Bauraum finden Sie im Nexotec-Portfolio Varianten mit unterschiedlichen Gehäuselängen. Für den M8-Durchmesser stehen Modelle mit einer Länge von L = 45 mm, verlängerte Versionen mit Steckanschluss L = 60 mm PNP NO (Katalogcode: NIS08563) – ideal für dicke Montageplatten – sowie Varianten im superkurzen 32-mm-Gehäuse PNP NO zur Verfügung. Erlaubt die Anwendung eine größere Bauform, sind die Modelle M12 PNP NO L = 68 mm (Katalogcode: NIS12463) oder deren verkürzte Version L = 50 mm PNP NO Sn = 8 mm die optimale Wahl.

Für anspruchsvolle Umgebungen sollte zudem auf spezialisierte Varianten geachtet werden, wie etwa Schweißsensoren, ultra-robuste Full-Metal-Sensoren komplett aus Edelstahl, beschichtete PTFE-Sensoren oder hochzuverlässige Weld-Immune-Modelle für Schweißstraßen. Für Standardanwendungen eignen sich die universellen, verstärkten M8-Sensoren und M12-Sensoren perfekt als tragende Säule moderner Automotive-Sensorik.

Häufig gestellte Fragen von Konstrukteuren (FAQ)

Erkennt der M8 4-mm-Sensor Aluminium aus der gleichen Entfernung?

Nein. Der Nennschaltabstand Sn = 4 mm gilt ausschließlich für Baustahl (Fe 360). Bei der Detektion von Aluminium muss der Material-Korrekturfaktor berücksichtigt werden, der für dieses Metall üblicherweise zwischen 0,4 und 0,5 liegt. Das bedeutet, dass der effektive Schaltabstand für ein Aluminiumteil ca. 1,6–2,0 mm beträgt.

Bezieht sich der angegebene Nennschaltabstand Sn immer auf Stahl?

Ja, alle in den Katalogen der Automatisierungshersteller angegebenen Nennparameter werden mithilfe einer aus Stahl (Fe 360) bestehenden Normmessplatte ermittelt. Jedes andere Metall (Edelstahl, Messing, Kupfer, Aluminium) besitzt einen eigenen Reduzierungsfaktor für die aktive Zone.

Kann ein bündiger Sensor (Flush) ohne Einschränkungen komplett in Metall versenkt werden?

Ja, die bündige Bauform (flush / shielded) wurde speziell für diesen Einsatzzweck entwickelt. Sie verfügt über eine interne magnetische Schirmung, sodass Metall, welches das Gehäuse seitlich umschließt, kein Fehlsignal auslöst. Der Sensor reagiert ausschließlich auf Objekte, die sich direkt vor seiner aktiven Fläche befinden.

Kann ich das Kabel eines induktiven Sensors selbst kürzen?

Bei Versionen mit werksseitig vergossenem Kabel (z. B. das Modell L = 45 mm mit 3 m Kabel) ist das Kürzen absolut zulässig und verändert weder die Messparameter noch den Schaltabstand des Sensors. Es muss jedoch auf eine fachgerechte und dichte Konfektionierung der Aderenden geachtet werden, um die Schutzart IP67 zu erhalten. Bei Versionen mit Steckverbinder (M8/M12) entfällt dieses Problem durch die Wahl der passenden Leitungslänge.

Kann ein M12-Sensor mit 8 mm Reichweite ein größeres M18-Modell zu 100 % ersetzen?

In den allermeisten typischen Detektionsanwendungen ja. Wenn der bisherige M18-Sensor mit 8 mm Reichweite als nicht-bündige Version betrieben wurde, ermöglicht der Ersatz durch ein M12 8 mm Flush-Modell nicht nur den Erhalt der Erkennungszone, sondern auch das vollständige Versenken des neuen Sensors in der Montagebohrung, was die mechanische Sicherheit der Applikation drastisch erhöht.
