Induktive Sensoren beim Schweißen: Weld-Immune- und PTFE-Technologie
Induktive Sensoren in anspruchsvollen Schweißumgebungen – Beständigkeit, korrekte Montage und Fehlerdiagnose
Schweißprozesse gehören zu den anspruchsvollsten Bereichen in der Industrieautomation. Erhöhte Umgebungstemperaturen, glühende flüssige Metallspritzer, extreme Schweißströme (von 10 bis zu 60 kA) und starke elektromagnetische Felder führen dazu, dass Standard-Automatisierungskomponenten sofort degradieren.
Für die Instandhaltungsabteilungen (UR) bedeutet jeder Sensorausfall an einer robotergestützten Arbeitsstation einen Stillstand, der hohe finanzielle Verluste verursacht. Um die Produktionskontinuität beim Schweißen von Stahl und Aluminium zu gewährleisten, erfordern moderne Linien spezialisierte Lösungen mit erhöhter Beständigkeit.
Meinung des Applikationsingenieurs:
"In den meisten Schweißanwendungen resultiert ein Sensorausfall nicht direkt aus der Umgebungstemperatur, sondern aus der langfristigen, zerstörerischen Wirkung mikroskopischer Metallspritzer und elektromagnetischer Störungen. Daher muss bei der Auswahl einer Lösung die gesamte Betriebsumgebung analysiert werden und nicht nur die deklarierte maximale Betriebstemperatur des Geräts."
Funktionsprinzip eines induktiven Sensors – Physikalisches Erkennungsschema
Ein klassischer induktiver Sensor nutzt das Phänomen der elektromagnetischen Induktion. Im Inneren des Gehäuses befindet sich eine Spule mit einem Ferritkern, die Teil eines Oszillators ist, der vor der aktiven Fläche ein wechselndes elektromagnetisches Feld erzeugt.
Wenn ein metallisches Objekt in die Erfassungszone eintritt, induziert das Feld darin Wirbelströme. Die Entstehung von Wirbelströmen im Metall führt zu einer Dämpfung der Oszillatoramplitude, was von der Elektronik erkannt wird und den Ausgangszustand umschaltet (meist ein PNP-Transistorausgang, der im NO-Modus – Schließer – arbeitet) und ein Signal an die SPS-Steuerung sendet. Das Fehlen beweglicher mechanischer Teile sorgt theoretisch für eine lange Lebensdauer – vorausgesetzt, die äußere Umgebung zerstört nicht die Struktur des Sensors selbst.
Warum versagen Standardsensoren in Schweißumgebungen?
Standard-Näherungssensoren haben eine aktive Fläche aus Kunststoff (z. B. PBT). In Schweißereien fallen sie aus mehreren spezifischen technischen Gründen aus:
- Einbrennen von Spritzern: Heiße Tropfen flüssigen Metalls (Stahl oder Aluminium) schmelzen in die Kunststofffläche ein. Nach dem Erstarren bilden sie eine permanente leitfähige Schicht, die das Feld ständig dämpft. Infolgedessen "sieht" der Sensor die Spritzer als Bauteil und bleibt dauerhaft im High-Zustand geschaltet.
- Thermische Mikrorisse: Abrupte Temperaturschwankungen führen zu Materialspannungen, die zu Rissen im Kunststoff führen. Durch diese Risse dringen Feuchtigkeit, Kühlmittel oder technologische Öle in die interne Elektronik ein und verursachen einen Kurzschluss.
- Magnetische Kernsättigung: Schweißströme von mehreren zehntausend Ampere erzeugen ein externes Magnetfeld, das den Ferritkern des Sensors sättigt. Die Standardkomponente verliert dann ihre Fähigkeit, einen eigenen Fluss zu erzeugen, und reagiert nicht mehr auf die Anwesenheit des Bauteils.
Beispiele aus der Industriepraxis (Case Studies)
Case Study 1: Roboterstation auf einer BIW-Linie (Stahlschweißen)
Anwendungsbeschreibung: Eine Roboterzelle (MAG-Schweißverfahren) bei einem Hersteller von Stahlrahmen und Autositzkomponenten. Bei diesem Prozess war die Umgebungstemperatur in der Bauteilaufnahmezone stabil bei 55–70°C, das Problem waren jedoch hunderte mikroskopisch kleine, glühende Spritzer. Standard-M12-Sensoren fielen im Durchschnitt alle 2 Monate aus, da sich die schmelzenden Partikel auf der Stirnfläche absetzten und der SPS falsche Signale über das Vorhandensein des Stahlprofils lieferten.
Implementierung: An den Bauteilaufnahmen wurden professionelle, PTFE-beschichtete und schweißspritzerbeständige Weld-Immune-Sensoren der Marke Nexotec eingesetzt.
Ergebnis: Dank der Antihafteigenschaften hafteten Schweißspritzer nicht mehr an der aktiven Fläche. Der Sensor arbeitete 12 Monate lang ohne einen einzigen Ausfall, und die Anzahl ungeplanter Instandhaltungseinsätze sank um 80%.
Case Study 2: Schweißen von Aluminiumstrukturen (MIG-Verfahren)
Anwendungsbeschreibung: Eine robotergestützte Schweißlinie für Aluminium-Karosseriestrukturkomponenten (MIG-Verfahren) im Werk eines Automobilzulieferers. Obwohl Aluminiumspritzer schneller abkühlen als Stahlspritzer, neigen sie dazu, eine dichte, schwer zu entfernende Schicht auf den Aufnahmesensoren zu bilden. Zudem erzeugten hohe Schweißströme Störungen, was zu falschen Zuständen an den SPS-Eingangskarten führte.
Implementierung: Es wurden PTFE-beschichtete, gegen elektromagnetische Felder resistente Sensoren aus der Schweißserie von Nexotec eingesetzt.
Ergebnis: Die Sensoren wurden völlig unempfindlich gegen Aluminiumspritzer und EM-Störungen. Die Notwendigkeit einer manuellen Reinigung der Aufnahmevorrichtungen nach jeder Produktionsschicht wurde eliminiert.
Case Study 3: Widerstandspunktschweißstation für Bleche
Anwendungsbeschreibung: Ein Schweißmutter-Anwesenheitssensor, der nur 5 cm vom Schweißpunkt einer Automobilkomponente entfernt montiert ist. Elektromagnetische Felder, die durch einen Schweißstrom von 40 kA induziert wurden, erzeugten starke Rauschspannungen in den Signalkabeln, was zu zufälligen Eingangsfehlern auf der SPS-Steuerungskarte führte und den Zyklus eines 6-Achs-Industrieroboters unterbrach.
Implementierung: Austausch der Komponente durch integrierte, monolithische Full-Metal-Sensoren mit erhöhter Beständigkeit gegen EM-Störungen.
Ergebnis: Das Problem der SPS-Signalstörungen wurde vollständig beseitigt. Der Prozess wurde zu 100% wiederholbar, wodurch Ausfallzeiten und Qualitätsausschuss eliminiert wurden.
Wie sieht ein Sensorausfall aus? Symptome in der Instandhaltungspraxis
Unter den spezifischen Bedingungen einer Schweißerei erzeugen Ausfälle sehr repetitive Symptome, nach denen Instandhaltungsingenieure bei der Maschinendiagnose suchen:
- Zufälliges Schalten und LED-Flackern: Das Eingangssignal an der SPS springt (Werte 0-1-0-1), was meist auf strukturelle Mikrorisse und das Eindringen von Feuchtigkeit oder Kühlflüssigkeit in die Elektronik hinweist.
- Permanenter High-Zustand (LED leuchtet ständig): Der Sensor signalisiert Objektanwesenheit, selbst wenn der Aufnahmeslot leer ist – dies ist der Effekt einer eingebrannten, leitfähigen Spritzerschicht auf der Kunststofffläche.
- Sensor funktioniert nur außerhalb der Schweißphase korrekt: Wenn der Roboter nicht schweißt, erkennt der Sensor das Bauteil perfekt. In dem Moment, in dem der Lichtbogen zündet oder die Schweißelektroden schließen, verschwindet das Signal sofort. Dies ist ein klares Symptom für die magnetische Sättigung des Ferritkerns in einem Standardsensor ohne Schweißfilter.
- Betrieb erst nach Abkühlen der Vorrichtung: Der Sensor schaltet sich nach einigen Minuten intensivem Linienbetrieb ab und kehrt erst nach längerem Stillstand der Arbeitsstation in den Normalzustand zurück.
Diagnose: Wie prüft man, ob der Sensor das Problem ist? Checkliste
- ☐ Tritt der Fehler nur während des eigentlichen Schweißens/Punktschweißens auf?
- ☐ Verschwindet das Problem, wenn man den Sensor von der Feldquelle entfernt und manuell mit einem Bauteil testet?
- ☐ Sind auf der aktiven Fläche große, eingebrannte Metallspritzer sichtbar?
- ☐ Verläuft das Signalkabel direkt neben Hochstrom-Schweißkabeln?
- ☐ Ist der Sensor bündig (flush) montiert, um seine Seiten vor Stößen zu schützen?
- ☐ Wird in der Installation ein ordnungsgemäß geerdetes geschirmtes Kabel verwendet?
Fehlersuchtabelle für häufige Probleme
| Problem | Wahrscheinliche Ursache | Vorgeschlagene technische Lösung |
|---|---|---|
| Fehlsignale während des Transformatorbetriebs | Starkes EM- (elektromagnetisches) Feld | Einsatz der Weld-Immune-Technologie |
| Zerstörung der Stirnfläche durch glühende Partikel | Stahl- oder Aluminium-Schweißspritzer | PTFE- (Teflon) Beschichtung auf Gehäuse und Stirnfläche |
| Gehäuserisse, mechanische Beschädigungen | Bauteilstöße, Blechreibung bei der Aufnahme | Monolithisches Stahlgehäuse (Full Metal) |
| Überhitzung der internen Elektronik | Extreme punktuelle Temperatur | Sensor mit externem Elektronikmodul (Remote) |
| Zu geringer oder instabiler Erfassungsbereich | Großer Montageabstand von der Blechtrajektorie | Sensorausführungen des Typs Long Range |
Wie wählt man einen Schweißsensor aus? Entscheidungsprozess und Auswahlkriterien
Schritt für Schritt: Auswahlalgorithmus für die richtige Technologie
Bei der professionellen Auswahl analysieren Applikationsingenieure eine Reihe von Arbeitsstation-Parametern:
Treten große Spritzer (Stahl oder Aluminium) auf? → JA → Ausführung mit PTFE-Beschichtung und schweißspritzerbeständig erforderlich.
Treten mechanische Stöße durch Bleche auf? → JA → Monolithisches Full-Metal-Gehäuse erforderlich.
Treten starke EM-Störungen auf (z. B. Punktschweißen)? → JA → Gegen elektromagnetische Felder resistente Technologie (Weld-Immune) erforderlich.
Überschreitet die Temperatur am Messpunkt 100°C? → JA → Notwendigkeit einer Version mit Remote-Elektronik.
Die häufigsten Fehler bei der Auswahl eines Schweißsensors:
- Wahl eines normalen M12-Sensors: Der Einsatz von universellen MRO-Katalogsensoren aufgrund eines geringeren Anschaffungspreises endet in schnellem Ausfall.
- Fehlende EMV-Beständigkeit: Ignorieren von Spezifikationen zur elektromagnetischen Verträglichkeit in der Nähe von Punktschweißmaschinen, was zu Störungen der an die SPS gesendeten Signale führt.
- Zu geringer Nennbereich (Sn): Unberücksichtigt bleibt, dass eine sichere Montage das Entfernen des Sensors aus der direkten Lichtbogenzündzone erfordert.
- Kabelführung in einem einzigen Bündel: Verlegen von Sensorsignalkabeln zusammen mit Schweißkabeln ohne Trennung oder entsprechende Abschirmung.
Regeln für die korrekte Sensorinstallation in einer Schweißerei
Selbst ein technisch fortschrittlicher Sensor wird vorzeitig zerstört, wenn er unsachgemäß montiert wird. Folgende Richtlinien sind strikt zu beachten:
- Abstand zur Elektrode: Der Sensor sollte so weit von der Quelle des direkten Lichtbogens/der Elektrode entfernt sein, wie es seine Nennbetriebszone zulässt. Bei Bedarf werden mechanische Abschirmungen verwendet.
- Kabelführung: Signalkabel dürfen nicht parallel zu den Schweißkabeln von Robotern verlaufen. Müssen sie sich kreuzen, sollte dies im rechten Winkel geschehen, um das Einkoppeln von Rauschen und Störungen in die SPS zu vermeiden.
- Abschirmung: In Zonen mit starken EM-Störungen müssen geschirmte Kabel verwendet werden, wobei der Schirm einseitig geerdet wird (normalerweise auf der Schaltschrankseite).
- Abstands- und Montageeinstellung: In Bereichen, die seitlichen Stößen ausgesetzt sind, ist die bündige Montage (Sensor bündig mit der Oberfläche der Montageplatte eingebettet) sicherer. Bei der Montage muss ein Drehmomentschlüssel verwendet werden, um das zulässige Anzugsdrehmoment des Gehäuses nicht zu überschreiten.
Vergleich der Sensortechnologien – Wie wählt man den richtigen Schutz?
Die Wahl der geeigneten Sensorausführung hängt davon her, welcher zerstörerische Faktor an einer bestimmten Schweißstation dominiert. Es gibt keinen universellen Sensor für alles, weshalb in der Ingenieurspraxis drei Hauptschutztechnologien eingesetzt werden, die sich unter anderem im Produktangebot von Lösungen wie Full-Metal-Sensoren oder einer dedizierten Schweißserie finden.
| Spezifität der Zellengefährdung | Standardversion (MRO) | Weld-Immune-Technologie | PTFE- (Teflon) Beschichtung | Full-Metal-Ausführung |
|---|---|---|---|---|
| Starkes EM-Feld (Schweißen) | ❌ Keine (Sensor verliert Signal) | ✅ Maximaler Schutz | ⚠️ Mittel (hängt vom Gehäuse ab) | ⚠️ Basis |
| Heiße Spritzer (Stahl / Aluminium) | ❌ Keine (brennt in Kunststoff ein) | ⚠️ Basis | ✅ Maximaler Schutz | ✅ Sehr hoch (Stahl) |
| Mechanische Blechstöße | ❌ Gering (Stirnflächenriss) | ⚠️ Mittel | ⚠️ Mittel | ✅ Maximaler Schutz |
| Kühlmittel und Öle | ⚠️ Mittel (Leckagerisiko) | ✅ Hoch (IP67) | ✅ Hoch (IP67) | ✅ Maximal (IP69K) |
Moderne Konstruktionsansätze ermöglichen es, diese Eigenschaften zu kombinieren. Wenn die Anwendung es erfordert, werden fortschrittliche, gegen elektromagnetische Felder resistente Sensoren zur optimalen Wahl, die gleichzeitig PTFE-beschichtet (völlig unempfindlich gegen Spritzer) sind oder über ein verstärktes Stahlmonolithgehäuse des Typs całometalowe (Full Metal) verfügen, wodurch der Messpunkt vor mehreren Gefahren gleichzeitig geschützt werden kann.
Übersicht der in der Schweißtechnik eingesetzten Bauformen
Der moderne Automatisierungsmarkt hat sich von einer starren Aufteilung in einfache Produktkataloge verabschiedet. Fortgeschrittene Schutztechnologien werden direkt in standardisierte Gewindegehäuse wie die beliebten Serien M8 oder M12 integriert. Die Auswahl hängt von den physischen Platzbeschränkungen und den erforderlichen Erfassungsabständen ab.

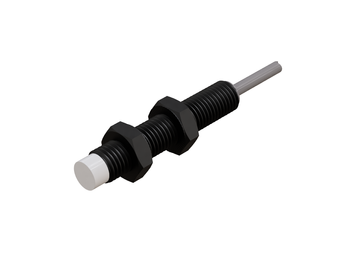

An Orten mit extrem begrenztem Platzangebot, wie z. B. Miniatur-Pneumatikgreifern und -Spannern, eignet sich ein kompakter bündiger M8 Long-Range-Sensor mit Sn=4mm ideal. Er sorgt für eine präzise Positionierung bei geringen Abmessungen und Schutz vor mechanischem Abscheren.

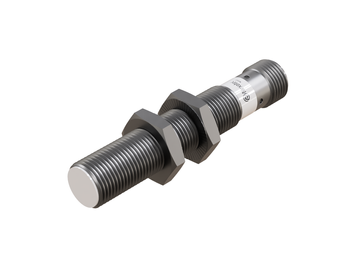

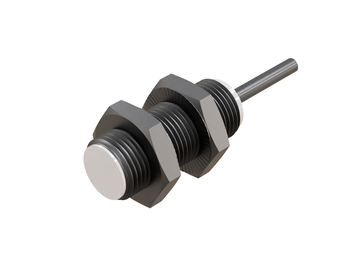

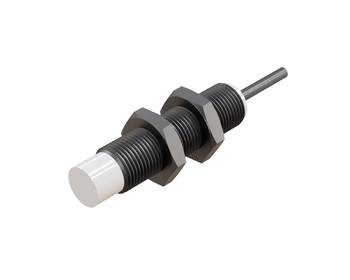

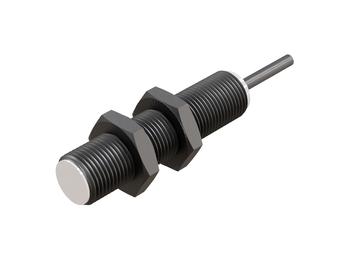

Der universellste Standard in Karosseriemontagelinien sowie in Stahl- und Aluminiumbaugruppen bleibt dagegen der M12 Long-Range-Sensor mit Sn=8mm, der einen optimalen Abstand mit solider mechanischer Beständigkeit kombiniert.
Alle diese Ausführungsvarianten sind für die direkte Integration in Industrieroboter konzipiert, die unter den schwierigen Bedingungen von Schweißzellen arbeiten. Sie kommen in Greifern, Schweißpositionierern, Spannvorrichtungen und Indexierern zum Einsatz und garantieren eine zuverlässige Überprüfung der Bauteilanwesenheit vor Beginn des Blechfügeprozesses. Alle Basisbauformen verfügen über professionelle Lösungen, wie z. B. universelle induktive Sensoren, die sich leicht an Standard-Montagesockel anpassen lassen.
Welche Parameter sind wirklich wichtig? Expertenspezifikation:
- Schaltfrequenz (Switching frequency): Entscheidend bei schnellen Zyklen der Zuführautomatik.
- Erfassungsbereich (Sensing distance - Sn): Bestimmt den Abstand, aus dem der Sensor Metall stabil erkennt.
- Wiederholgenauigkeit (Repeatability) und Hysterese: Bestimmen die Genauigkeit des Schaltpunkts in sich wiederholenden Maschinenzyklen.
- Gehäuseschutzart: Standard für raue Umgebungen sind die Schutzarten IP67 und IP69K (Beständigkeit gegen Verschmutzung und Hochdruckreinigung).
Zusammenfassung – Wie man die Betriebskosten in einer Schweißerei senkt?
Die Investition in hochentwickelte induktive Sensoren für raue Umgebungsbedingungen ermöglicht eine radikale Reduzierung ungeplanter technologischer Ausfallzeiten. Statt des ständigen Austauschs billiger MRO-Universalkomponenten setzen Automatisierungstechniker und Instandhalter auf systemische Lösungen. Detaillierte Parameter und das komplette Messgeräteprogramm können durch Herunterladen des offiziellen PDF-Katalogs überprüft oder durch direkte Kontaktaufnahme mit einem technischen Berater erfragt werden.
FAQ – Praktische Fragen aus der Search Console und der Ingenieurpraxis
Warum funktioniert ein induktiver Sensor während des Schweißens nie?
Hauptursache ist der Aufbau eines starken elektromagnetischen Feldes um Schweißkabel und Elektroden. Dieses Feld sättigt den internen Ferritkern eines Standardsensors, wodurch dieser kein eigenes Magnetfeld aufbauen und das Objekt korrekt erkennen kann (das Signal verschwindet während des Stromflusses und kehrt nach dem Erlöschen des Lichtbogens zurück). An solchen Stellen müssen zwingend Sensoren mit elektronischen Filtern und Luftspulen (Weld-Immune-Technologie) eingesetzt werden.
Wie reinigt man einen Sensor von Spritzern?
Bei Sensoren mit PTFE-Beschichtung haften Spritzer meist nicht dauerhaft an und können mit einem weichen Tuch oder einer Kunststoffbürste entfernt werden. Auf keinen Fall darf die Sensorstirnfläche mit scharfen Werkzeugen (Schraubendreher, Messer, Drahtbürste) abgekratzt werden, da hierdurch die Teflonschicht unwiderruflich zerstört und der Sensor seiner Schutzeigenschaften beraubt wird.
Nutzt sich PTFE ab?
Die Teflon- (PTFE) Schicht selbst ist thermisch und chemisch hochstabil. Sie nutzt sich im Laufe der Zeit nicht von selbst ab, kann jedoch durch permanente mechanische Reibung, verursacht durch die scharfen Kanten sich bewegender Stahl- oder Aluminiumbleche, sowie durch unvorsichtige Reinigung durch das Personal abgerieben oder zerkratzt werden.
Hat Full Metal eine geringere Reichweite?
In der Vergangenheit dämpfte ein monolithisches Stahlgehäuse das Magnetfeld erheblich, was den Sn-Abstand verkürzte. Moderne Konstruktionen nutzen jedoch fortschrittliche Verstärkerelektronik und spezielle Kompensationsalgorithmen. Dank dessen bieten moderne Full-Metal-Versionen Erfassungsbereiche, die vollkommen mit Standardsensoren mit Kunststoffstirnfläche vergleichbar sind.
Reicht M8 auf einem Roboterarm aus?
Die Baugröße M8 ist aufgrund der Platzersparnis und des geringen Gewichts eine hervorragende Wahl, was bei der Bewegungsdynamik eines Roboterarms und bei der Konstruktion kompakter Greifer eine Rolle spielt. Es ist jedoch zu beachten, dass ein kleinerer Durchmesser eine kleinere Spule und folglich einen kleineren Nennbereich (meist bis zu 1-4 mm) bedeutet. Wenn die Bewegungstrajektorie des Bauteils große Toleranzen aufweist, ist die Größe M12 möglicherweise die sicherere Wahl.
Hat M12 einen größeren Sn als M8?
Ja. Aufgrund des physikalischen Gehäuseabmessungen nimmt ein Sensor der Baugröße M12 eine größere Sende-Empfangsspule auf. Dies ermöglicht die Erzeugung eines größeren elektromagnetischen Feldes, was sich bei gleichem Montageart (z. B. bündig) direkt in einer größeren Nennbetriebszone (Sn) gegenüber den Miniaturmodellen M8 niederschlägt.
