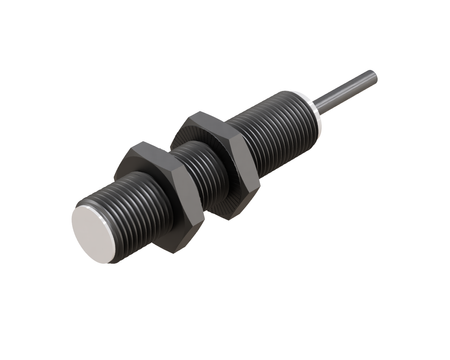

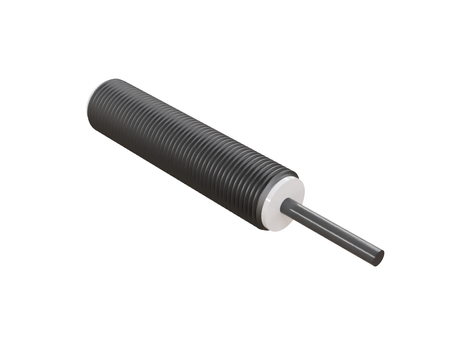

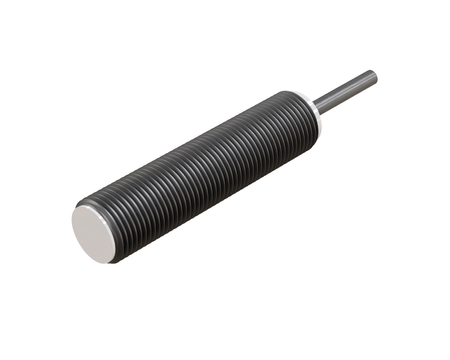

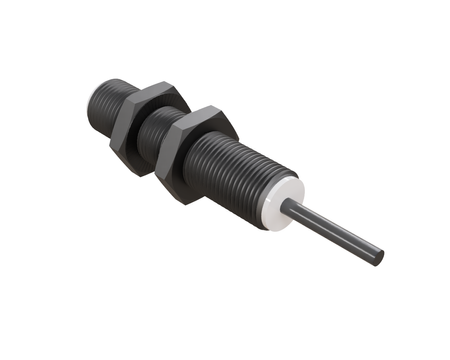

Induktiver Sensor M12 für Schweißprozesse 50 mm Kabel 2m PNP NO Sn = 2 mm

Der industrielle induktive Schweißsensor NWI12003 vereint eine kompakte Bauform mit hoher mechanischer und umweltbedingter Beständigkeit und sorgt so für zuverlässigen Betrieb in anspruchsvollen Anwendungen.

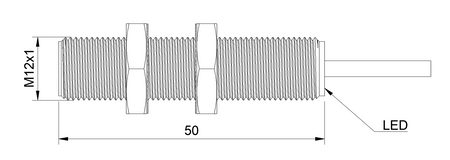

Die Baugröße M12 sorgt für eine stabile mechanische Befestigung bei gleichzeitig kompakten Gehäuseabmessungen, Ø12 x 50 mm ist ein Format, das gut zu den üblichen Montagehalterungen an Schweißarbeitsplätzen passt.

Technische Spezifikation:

• Durchmesser: M12, universelle Baugröße, die auf den meisten Widerstandsschweißlinien eingesetzt wird
• Länge: 50 mm, kompakte Baulänge, praktisch bei begrenztem Montageraum rund um das Schweißgerät
• Erfassungsbereich: 2 mm, bewährter Schaltabstand unter den für robotergestütztes Schweißen typischen Bedingungen
• Gehäuse: Mit Gewinde, das Gewindegehäuse ermöglicht eine präzise Positionierung des Sensors zum Schweißpunkt
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung auf dem Messinggehäuse verringert das Anhaften von Schweißspritzern an der Sensoroberfläche
• Material der Sensorfläche: PTFE, die PTFE-Sensorfläche verhindert das Anhaften von Metallspritzern, die beim Schweißen und Widerstandsschweißen entstehen
• Montage: Bündige Montage (flush), die bündige Ausführung ermöglicht das Einlassen des Sensors in die Metallhalterung des Schweißarbeitsplatzes
• Schaltfunktion: normal geöffnet (NO), Standardlogik mit Öffnerfunktion (normally open), kompatibel mit üblichen SPS-Steuerungen von Schweißlinien
• Ausgangstyp: PNP, PNP-Ausgang, Standard bei den meisten neuen Anlagen der Schweißautomatisierung
• Anschluss: mit einem Kabel von 2 m, das Kabel in geeigneter Länge erleichtert die Verlegung fernab der heißesten Schweißzone
• Versorgungsspannung: DC 10-30V, übliche Versorgungsspannung der Industrieautomation, ohne zusätzliche Spannungswandler
• EMV-Störfestigkeit: ja, nachgewiesene Störfestigkeit gegen elektromagnetische Störungen, die von Widerstandsschweißgeräten und Schweißrobotern erzeugt werden
• Katalognummer: W1CF-M1202P-O3U2

Anwendung

• Eingesetzt auf Schweißlinien, unterstützt er die Automatisierung des Schweißens und die Robotisierung des Schweißens in der Serienfertigung.
• Er bewährt sich als Sensor für das Widerstandsschweißen und Widerstandsschweißsensor, direkt am Arm oder an der Halterung des Schweißgeräts montiert.
• Es ist ein induktiver Sensor für das Widerstandsschweißen, eingesetzt dort, wo der Prozess ein starkes elektromagnetisches Feld und hohe Temperaturen erzeugt.
• Eingesetzt in Widerstandsschweißgeräten und Widerstandsschweißmaschinen, unterstützt er die präzise Positionierung von Bauteilen vor dem Schweißen.
• Er bewährt sich als Sensor für Punktschweißgeräte und unterstützt die Automatisierung des Widerstandsschweißens in Fertigungslinien.

Vorteile/Merkmale

• Der Sensor ist hochtemperaturbeständig gegenüber der beim Schweißen und Widerstandsschweißen entstehenden Wärme und behält seine Betriebsparameter im Bereich von -25 °C bis +70 °C.
• Da er temperaturbeständig ist, kann er in unmittelbarer Nähe der Wärmezone arbeiten, ohne dass die Elektronik überhitzt.
• Die verschmutzungsbeständige und staubbeständige Sensorfläche hält die Erfassungsempfindlichkeit auch bei starker Staubbelastung in der Produktionshalle stabil.
• Er bewährt sich unter schweren Einsatzbedingungen, wie sie für Schweiß- und Widerstandsschweißhallen typisch sind, in denen Sensoren Vibrationen und Verschmutzung ausgesetzt sind.
• Als Industriesensor für raue Bedingungen wird er gerne für anspruchsvolle Industrieanwendungen und anspruchsvolle Schweißanwendungen gewählt.

Wann dieses Modell wählen

• Wenn der Sensor in einer automatisierten Schweißlinie eingesetzt wird und eine stabile Erfassung von Metallteilen gewährleisten muss.
• Wenn das Modell in einem robotergestützten Widerstandsschweißprozess eingesetzt werden soll.
• Wenn die Erfassung eines Bauteils in einer automatischen Schweiß- oder Widerstandsschweißlinie benötigt wird.
• Wenn der Sensor in einer robotergestützten Schweißzelle mit Spritzerbelastung eingesetzt werden soll.
