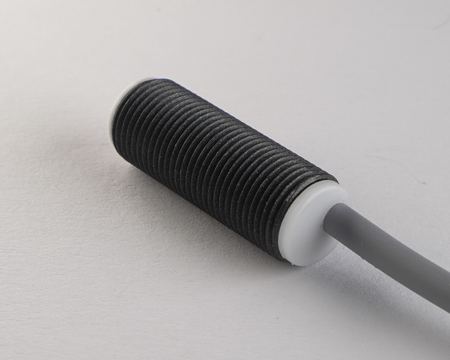

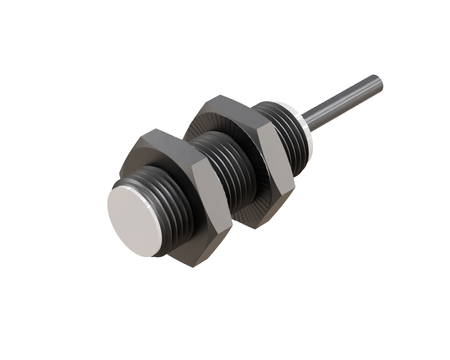

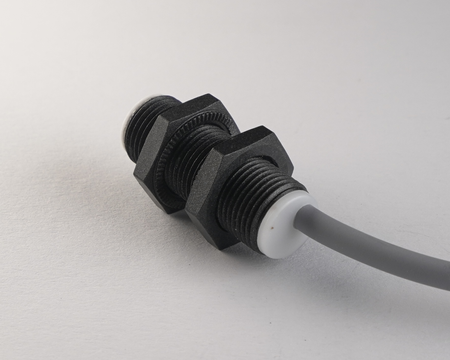

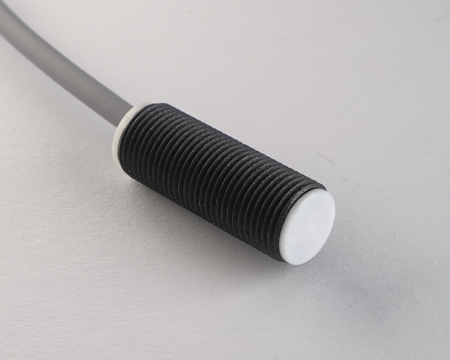

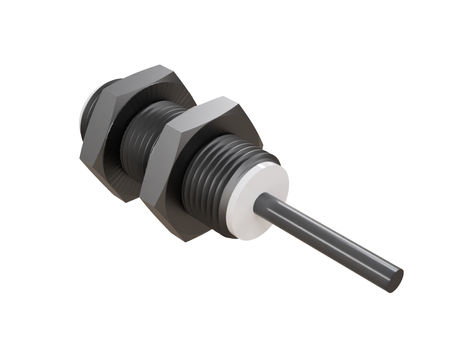

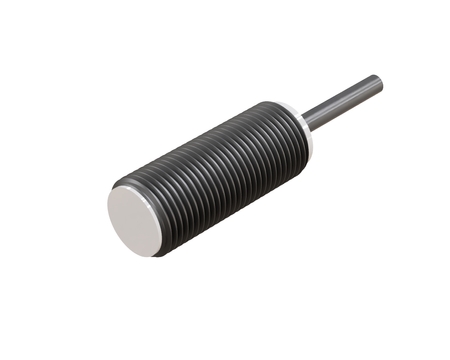

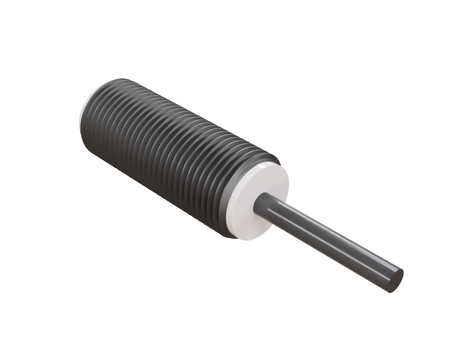

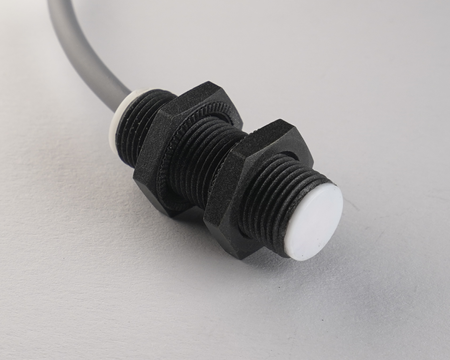

Induktiver Sensor M12 für Schweißprozesse 30 mm Kabel 2m PNP NO Sn = 2 mm

Der induktive Sensor NWI12023 für Schweißanwendungen bietet Beständigkeit gegen elektromagnetische Felder, Metallspritzer, Öle, Kühlmittel und weitere Einflüsse aus dem Produktionsumfeld.

Der Sensor M12 bewährt sich als universelle Lösung für die meisten Schweiß- und Widerstandsschweißarbeitsplätze, Ø12 x 30 mm sind praxiserprobte Abmessungen für Widerstandsschweißlinien, die geringe Baugröße mit langlebiger Konstruktion verbinden.

Technische Spezifikation:

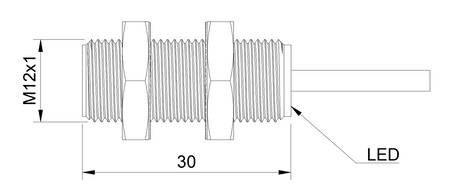

• Durchmesser: M12, Abmessungen, die eine einfache Integration in gängiges Schweißzubehör ermöglichen
• Länge: 30 mm, kompakte Baulänge, praktisch bei begrenztem Montageraum rund um das Schweißgerät
• Erfassungsbereich: 2 mm, reproduzierbare Erfassung von Metallteilen unabhängig von schweißbedingten Störungen
• Gehäuse: Mit Gewinde, das Gewindegehäuse ermöglicht eine präzise Positionierung des Sensors zum Schweißpunkt
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung erhöht die Beständigkeit des Gehäuses gegen die für die Schweißumgebung typische Verschmutzung
• Material der Sensorfläche: PTFE, die PTFE-Sensorfläche verhindert das Anhaften von Metallspritzern, die beim Schweißen und Widerstandsschweißen entstehen
• Montage: Bündige Montage (flush), die bündige (flush) Montage schützt den Sensor vor seitlichen Stößen und Spritzern
• Schaltfunktion: normal geöffnet (NO), die NO-Funktion erleichtert die Integration in die meisten vorhandenen Steuerungen von Widerstandsschweißgeräten
• Ausgangstyp: PNP, PNP-Ausgang, Standard bei den meisten neuen Anlagen der Schweißautomatisierung
• Anschluss: mit einem Kabel von 2 m, das Kabel ist beständig gegen Vibrationen und die für Schweißroboter typischen häufigen Bewegungen
• Versorgungsspannung: DC 10-30V, übliche Versorgungsspannung der Industrieautomation, ohne zusätzliche Spannungswandler
• EMV-Störfestigkeit: ja, stabiles Ausgangssignal selbst in unmittelbarer Nähe starker elektromagnetischer Schweißfelder
• Katalognummer: W1CF-M1202P-O3S2

Anwendung

• Es handelt sich um eine Lösung der Klasse Sensoren für Schweißzellen und induktive Sensoren für Schweißzellen, die in geschlossenen Arbeitsbereichen von Robotern eingesetzt wird.
• Er eignet sich hervorragend für Schweißarbeitsplätze und automatische Schweißarbeitsplätze, an denen ein reproduzierbarer Betrieb ohne Stillstände gefordert ist.
• Er wird in Schweißmaschinen sowie als induktiver Sensor für Schweißmaschinen eingesetzt, der Position und Anwesenheit von Bauteilen überwacht.
• Er kommt in Schweißrobotern als induktiver Sensor für Schweißroboter zum Einsatz und sorgt für eine sichere Erfassung im Arbeitszyklus.
• Er bewährt sich an robotergestützten Schweißarbeitsplätzen und automatisierten Schweißlinien, wo jeder Stillstand reale Kosten verursacht.

Vorteile/Merkmale

• Für den Einsatz in der Schweißumgebung ausgelegt, behält er trotz rauer Umgebungsbedingungen stabile Kennwerte.
• Er bewährt sich unter rauen Schweißbedingungen, unter anderem bei erhöhter Temperatur und starker Staubbelastung im Arbeitsbereich.
• Als induktiver Sensor für raue Industriebedingungen behält er auch bei intensivem Dauereinsatz eine reproduzierbare Erfassung.
• Die Beständigkeit gegen raue Einsatzbedingungen ermöglicht die Montage nahe am Schweißpunkt, ohne die Zuverlässigkeit zu beeinträchtigen.
• Die gegen raue Industriebedingungen beständige Konstruktion sorgt für einen stabilen Betrieb im durchgehenden Schichtzyklus.

Wann dieses Modell wählen

• Wenn die Anwendung Widerstandsschweißen umfasst und eine Anwesenheitskontrolle des Bauteils erfordert.
• Wenn der Sensor unter den rauen Bedingungen des Schweißprozesses eingesetzt wird.
• Wenn ein Sensor zur Automatisierung des Schweißprozesses und zur Anwesenheitskontrolle eines Bauteils benötigt wird.
• Wenn die Anwesenheitskontrolle eines Bauteils in einem automatischen Schweißzyklus benötigt wird.
