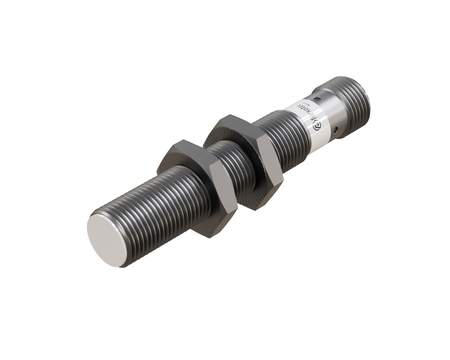

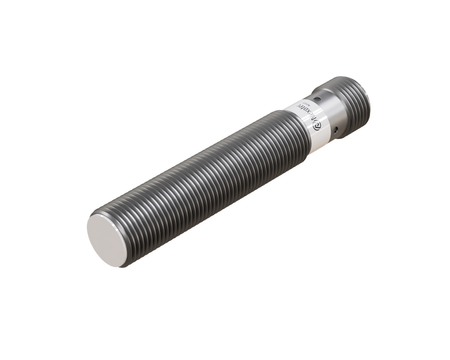

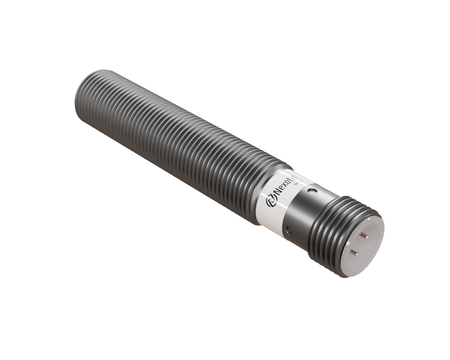

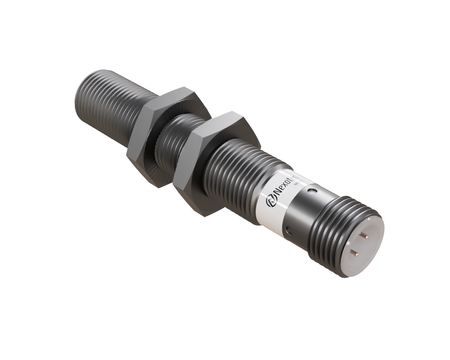

Indukční snímač M12 pro svařování 68 mm konektor M12 NPN NO Sn = 2 mm

Indukční senzor NWI12101 pro svařovací aplikace je navržen pro spolehlivý provoz v náročných průmyslových podmínkách a zajišťuje stabilní detekci kovových předmětů i v blízkosti svařovacích procesů.

Rozměr M12 umožňuje pohodlnou montáž na typických úchytech robotů pro odporové svařování používaných v průmyslu, Ø12 x 68 mm jsou rozměry osvědčené v praxi na linkách pro odporové svařování, které spojují malé gabarity s trvanlivou konstrukcí.

Technická specifikace:

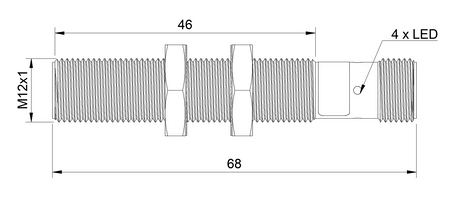

• Průměr: M12, univerzální rozměr používaný na většině linek pro odporové svařování
• Délka: 68 mm, prodloužené pouzdro zajišťující vyšší tuhost uchycení v náročných svařovacích podmínkách
• Dosah detekce: 2 mm, stabilní charakteristika detekce kovu i v blízkosti elektromagnetického pole svářečky
• Pouzdro: Závitové, závit pouzdra umožňuje přesné nastavení vzdálenosti detekce při montáži na lince
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, vrstva PTFE na mosazném pouzdru omezuje přichytávání svařovacích odstřiků na povrch senzoru
• Materiál čela senzoru: PTFE, materiál PTFE si zachovává stabilní parametry detekce i po opakovaném kontaktu s odstřiky
• Montáž: Zapuštěná montáž (flush), zapustitelná verze umožňuje skrýt senzor do kovového příslušenství svařovacího pracoviště
• Spínací funkce: normálně otevřený (NO), funkce NO usnadňuje integraci s většinou stávajících řídicích systémů svářeček
• Typ výstupu: NPN, typ výstupu NPN dobře spolupracuje s typickými vstupy PLC na linkách pro odporové svařování
• Připojení: s konektorem M12, konektor usnadňuje servis na výrobní lince a omezuje prostoje pracoviště odporového svařování
• Napájecí napětí: DC 10-30V, typické napájecí napětí průmyslové automatizace bez potřeby dalších převodníků
• Odolnost proti elektromagnetickému rušení (EMC): ano, stabilní výstupní signál i v přímém sousedství silných elektromagnetických polí při svařování
• Katalogové číslo: W1CF-M1202N-OEU4

Použití

• Používá se v konceptu Industry 4.0 v oblasti svařování a odporového svařování, kde data ze senzoru putují do systému monitorování výroby.
• Napomáhá robotizaci svařovacích procesů a robotizaci procesů odporového svařování, čímž zvyšuje opakovatelnost a výkonnost linky.
• Používá se v automatizaci výroby a robotizaci výroby v provozech, kde svařování a odporové svařování tvoří klíčovou fázi procesu.
• Senzor se řadí mezi typické senzory pro průmyslové svařování a indukční senzory pro svařování, montované přímo u pracoviště.
• Osvědčuje se jako senzor pro svařovací aplikace a senzor pro svařovací použití, kde je klíčová stabilní detekce kovových předmětů.

Výhody/Vlastnosti

• Zachovává stabilitu signálu jako senzor pro svařování odolný proti elektromagnetickému rušení, což omezuje počet chybných detekcí.
• Stabilní provoz indukčního senzoru ve svařovacím prostředí a odolnost proti elektromagnetickému rušení při svařování jsou klíčové vlastnosti tohoto modelu.
• Robustní, zcela uzavřená konstrukce a vysoce kvalitní materiály pouzdra zajišťují dlouhou životnost při nepřetržitém provozu.
• Konstrukce odolná proti svařovacím odstřikům zajišťuje, že senzor zůstává funkční i při přímém kontaktu s rozžhavenými částicemi kovu.
• Senzor je odolný proti odstřikům vznikajícím při svařování a odporovém svařování, což omezuje riziko poškození čela senzoru.

Kdy zvolit tento model

• Když je vyžadován senzor pro svařovací stroj odolný proti vlivům prostředí procesu.
• Když bude senzor pracovat v náročných podmínkách svařovacího procesu.
• Pokud proces vyžaduje rychlou detekci kovových předmětů v robotizované aplikaci.
• Když je potřeba spolehlivé řešení pro automatizaci svařování nebo odporového svařování, zajišťující bezkontaktní detekci kovových předmětů.

Připojení

Snímač má výstup NPN, proto k připojení zvolte připojovací kabel M12 4-pin bez LED diod. Kabely s LED diodami (NXOC12281…, NXOC12401…) mají žlutou stavovou diodu zapojenou pro výstup PNP a pro snímače NPN nejsou vhodné.
