Kompendium znalostí o indukčních snímačích: Pokročilá diagnostika, optimalizace a skryté pasti

Co je indukční snímač a jak funguje?

Indukční snímač je bezkontaktní snímač přiblížení, který je základem průmyslové automatizace. Slouží k přesné detekci předmětů vyrobených z kovů – feromagnetických (jako ocel), i neferomagnetických (jako hliník nebo měď). Jeho fungování je založeno na pokročilých elektromagnetických jevech, díky čemuž je mimořádně odolný vůči náročným podmínkám prostředí. Jelikož se snímač nemusí fyzicky dotýkat detekovaného předmětu, nepodléhá otěru, což umožňuje nepřerušovaný provoz po miliony cyklů.

Proces detekce krok za krokem:

• Generování magnetického pole: Srdcem snímače je vysokofrekvenční generátor (LC oscilátor). Napájená cívka indukuje proměnné elektromagnetické pole, které proniká čelem snímače a vytváří tzv. aktivní detekční zónu před snímačem.
• Indukování vířivých proudů: Když se v dosahu magnetického pole objeví kovový předmět, v jeho objemu – v souladu s Faradayovým zákonem indukce – začnou proudit tzv. vířivé proudy (Foucaultovy proudy). Jejich intenzita závisí na elektrických a magnetických vlastnostech materiálu.
• Tlumení oscilací: Vířivé proudy generují vlastní magnetické pole, které směřuje opačně vůči poli snímače. To způsobuje vynucený odběr energie z oscilátoru, což vede k patrnému poklesu amplitudy jeho kmitů.
• Zpracování signálu a přepnutí: Elektronický obvod snímače (demodulátor a komparátor) v reálném čase sleduje amplitudu kmitů oscilátoru. Když amplituda klesne pod stanovenou prahovou hodnotu, komparátor změní stav výstupu snímače a informuje PLC řídicí jednotku o přítomnosti předmětu.

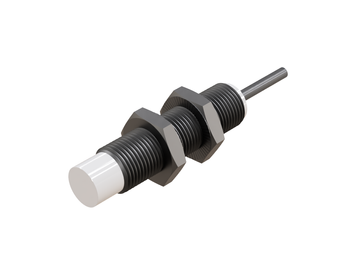

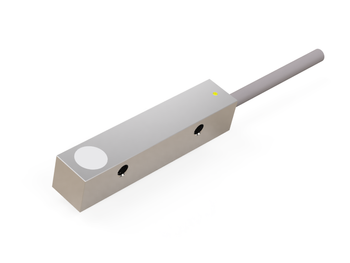

Konstrukce typického indukčního snímače

Moderní snímač je přesný elektronický obvod, který navzdory svým malým rozměrům musí odolat extrémním pracovním podmínkám. Jeho konstrukce se skládá z klíčových funkčních bloků:

• Pouzdro: Vyrobené z poniklovaného mosazi, nerezové oceli nebo speciálních plastů. Tvoří nejen montážní rám, ale také elektromagnetický štít, který chrání vnitřní elektroniku před rušením.
• Měřicí (aktivní) čelo: Bod emise magnetického pole. V průmyslových provedeních je tento prvek vyroben z materiálů s vysokou rázovou a tepelnou odolností, což zabraňuje poruchám způsobeným náhodnými nárazy předmětu.
• Cívka a feritové jádro: Měděné vinutí umístěné na feritovém jádru. Toto jádro plní funkci magnetické "čočky" – soustřeďuje tok pole určitým směrem, což dává snímači požadovanou směrovou charakteristiku.
• Oscilátor (LC generátor): Obvod odpovědný za generování nepřetržité vysokofrekvenční elektromagnetické vlny (obvykle od 100 kHz do 1 MHz).
• Demodulátor signálu: Blok, který odfiltruje šum a převede proměnnou amplitudu oscilace na stabilní napěťový signál podléhající další analýze.
• Komparátor (prahový obvod): Je to "mozek" snímače, který porovnává signál z demodulátoru s referenční hodnotou. Díky hysterezi (rozdílu mezi bodem sepnutí a bodem vypnutí) komparátor zabraňuje kmitání výstupního signálu v situaci, kdy se předmět nachází přesně na hranici dosahu.
• Výstupní stupeň: Tranzistorový obvod (PNP nebo NPN), který plní funkci spínače v řídicím obvodu. Vysoce kvalitní snímače NEXOTEC jsou vybaveny pokročilými ochranami: ochranou proti zkratu (nevratné poškození snímače při zkratu výstupu na zem je vyloučeno), ochranou proti obrácené polaritě a přepěťovými filtry, které chrání elektroniku před vysokonapěťovými impulzy vznikajícími ve strojích při zapínání velkých indukčností (např. motorů).

Výběr technologie: Rozhodovací tabulka

Výběr vhodného snímače není jen otázkou katalogových parametrů, ale především předvídání podmínek, v nichž bude zařízení pracovat v následujících letech. Následující přehled vám pomůže rozhodnout se na základě kritických aplikačních faktorů.

Klíčová rada pro inženýra údržby:

Pamatujte na zásadu bezpečné zóny Sa. Nikdy neprojektujte aplikaci, ve které snímač pracuje na hranici svého dosahu (blízko Sn). Vždy předpokládejte, že skutečný, stabilní provozní dosah je přibližně 80 % jmenovité hodnoty. Díky tomu eliminujete problém falešných signálů způsobených vibracemi stroje, změnami teploty nebo mírným znečištěním čela snímače.

PNP nebo NPN – který indukční snímač vybrat pro PLC řídicí jednotku?

Výběr mezi snímačem PNP a NPN je jedno z nejdůležitějších projekčních rozhodnutí. Rozhoduje o tom, zda signál ze snímače "dodává" napájení na vstup řídicí jednotky, nebo "zkratuje" vstup na zem (0V). Pochopení rozdílu je klíčové pro správnou komunikaci se vstupními moduly PLC.

V čem se technicky liší?

• Snímač PNP (Source – zdroj): V okamžiku detekce snímač přivádí na výstupní vodič kladný napájecí potenciál (+24V). Je to standard ve většině moderních průmyslových instalací v Evropě a Severní Americe.
• Snímač NPN (Sink – propad): V okamžiku detekce snímač zkratuje výstupní vodič na zem (0V). Oblíbený zejména ve starších instalacích, v Asii a ve specifických aplikacích, kde řídicí logika vyžaduje aktivaci nízkým stavem.

Proč se volí daný typ?

Volba je obvykle dána architekturou PLC řídicí jednotky a bezpečností:

• PNP – Bezpečnost na prvním místě: V systému PNP, pokud se signálový vodič náhodně odře a dotkne kovové konstrukce stroje (uzemněné), nedojde k falešnému sepnutí vstupu. V systému NPN by takový zkrat na zem byl řídicí jednotkou interpretován jako signál "předmět detekován", což může být nebezpečné pro pohyb stroje.
• NPN – Zažitost a specifické standardy: Systémy NPN se často vyskytují ve velmi starých dovezených strojích nebo v situacích, kde se používají specializované, levné snímače se zjednodušenou tranzistorovou konstrukcí.

Srovnání a zapojení

Jak to zapojit k PLC?

Zapojení závisí na konfiguraci vstupní karty řídicí jednotky:

• K PLC PNP (standard): Snímač se zapojuje hnědým vodičem na +24V, modrým na 0V a černým (signál) na vstup PLC. Vstup PLC musí mít společnou zem s napájením snímače.
• K PLC NPN: Snímač se zapojuje hnědým vodičem na +24V, modrým na 0V a černým (signál) na vstup PLC. V tomto případě vstup PLC "očekává" zkrat na zem, což znamená, že společný vodič vstupní karty řídicí jednotky musí být připojen na +24V.

Důležitá poznámka: Některé moderní PLC řídicí jednotky mají vstupní karty typu Universal, které automaticky rozpoznají, zda signál pochází ze snímače PNP nebo NPN, ale při projektování nových strojů se vždy doporučuje dodržovat jeden standard (v současnosti téměř výhradně PNP) pro celou instalaci.

Pokročilé parametry indukčních snímačů: Pochopit fyziku fungování

Kromě dosahu (Sn, Sr, Sa) vyžaduje profesionální výběr snímače analýzu dynamických a environmentálních parametrů. Pochopení jejich vlivu umožňuje eliminovat chyby, které nejčastěji vedou k nouzovému zastavení výrobní linky.

Hystereze (H) – stabilita bodu přepnutí

Hystereze je rozdíl mezi vzdáleností, při které se snímač zapne (předmět se přibližuje), a vzdáleností, při které se vypne (předmět se vzdaluje).

• Jak to funguje: Elektronika záměrně zavádí "mrtvý bod", aby se zabránilo kmitání relé nebo vstupu PLC, když předmět minimálně vibruje poblíž hranice detekce.
• Výhody a nevýhody: Příliš malá hystereze způsobuje "blikání" signálu při nestabilním nastavení. Příliš velká může znemožnit přesné polohování.
• Kdy vybrat: V aplikacích s vibracemi (např. vibrační dopravníky) volte snímače s výraznou hysterezí (cca 10-15 %).

Spínací frekvence (f) – dynamika detekce

Je to maximální počet detekčních cyklů (zapnutí a vypnutí) za sekundu.

• Na čem závisí: Hlavně na indukčnosti cívky a výkonnosti demodulačního obvodu. Čím větší snímač (větší cívka), tím obvykle nižší spínací frekvence.
• Výhody a nevýhody: Vysoké "f" umožňuje počítat velmi malé předměty na rychlých linkách (např. lahve na páse). Nevýhodou je vyšší citlivost na elektromagnetické rušení v okolí.
• Kdy vybrat: Při rychlostech pásu nad 1-2 m/s vždy zkontrolujte, zda "f" postačuje k zaznamenání předmětu.

Teplotní drift – stabilita v náročných podmínkách

Parametr určující, o kolik se změní detekční dosah v závislosti na teplotě okolí.

• Proč vzniká: Nárůst teploty mění odpor vinutí cívky a magnetické parametry feritového jádra.
• Výhody a nevýhody: Levný snímač může změnit svůj dosah o 20 % při změně teploty o 50°C, což v přesných systémech znamená chybu detekce. Snímače prémiové třídy mají systémy teplotní kompenzace.
• Kdy vybrat: V aplikacích u pecí, vstřikovacích lisů nebo v chladírnách – tam, kde se teplota dynamicky mění během provozu stroje.

Vliv napájecího napětí (Tolerance napětí)

Kolísání napětí v podnikové síti ovlivňuje magnetické pole generované cívkou.

• Technický význam: Většina snímačů průmyslové třídy podporuje rozsah 10-30V DC. Stabilizovaný výstup znamená, že kolísání v tomto rozsahu neovlivňuje stálý detekční dosah.
• Na co má vliv: Nestabilní napájení u nekvalitních snímačů způsobuje, že "bod přepnutí" snímače kolísá spolu s poklesy napětí (např. při zapnutí motoru).

Srovnávací tabulka specializovaných parametrů

Jak efektivně diagnostikovat a řešit problémy s indukčními snímači?

Údržba je závod s časem. Pro efektivní řešení problémů se snímači se vyplatí přijmout strukturovaný přístup, který vylučuje náhodné jednání. Následující metodika umožňuje rychle najít zdroj poruchy.

Algoritmus řešení problémů krok za krokem

• Krok 1: Vizuální kontrola (Checklist): Zkontrolujte fyzický stav snímače. Není čelo poškozené, prasklé nebo obalené kovovými třískami? Není kabel odřený nebo pomačkaný ve vodicí liště? Často je právě toto jednoduché mechanické poškození příčinou poruchy.
• Krok 2: Kontrola LED diody: Většina snímačů má stavovou diodu. Pokud dioda nesvítí navzdory přítomnosti kovu, problémem je napájení. Pokud svítí, ale řídicí jednotka nereaguje, problémem je signálové připojení nebo neshoda logiky (PNP/NPN).
• Krok 3: Test multimetrem: Použijte multimetr podle diagnostického postupu k ověření, zda snímač skutečně dodává napětí na výstupu. Pokud snímač "reaguje" (dioda svítí), ale multimetr ukazuje 0V na výstupu, znamená to poškození vnitřního výstupního tranzistoru.
• Krok 4: Ověření vstupu PLC: Pokud multimetr potvrdí funkčnost snímače a dioda na vstupní kartě PLC se nerozsvítí, na vině je vstupní karta řídicí jednotky, přerušená signálová žíla nebo špatně dotažená svorkovnice.

Matice nejčastějších problémů a řešení

Zlatá pravidla prevence – jak předejít poruchám v budoucnu?

• Montáž s rezervou: Nikdy nemontujte snímač v bodě, kde se předmět "otírá" o čelo. Zachovejte minimálně 1-2 mm bezpečné vzdálenosti.
• Izolace kabelů: Signálové kabely snímačů (nízkonapěťové) veďte vždy v samostatných žlabech od napájecích kabelů motorů (400V/frekvenčních měničů).
• Citlivé dotahování: Při montáži závitových snímačů používejte momentový klíč nebo dotahujte ručně – utahovací síla přesahující doporučení výrobce ničí pouzdro a těsnění.
• Vyhýbání se smyčkám: Příliš dlouhé kabely stočte do tvaru osmičky, ne do těsné smyčky – vyhnete se vzniku dodatečné indukčnosti, která může sbírat rušení z okolí.

Indukční snímače v praxi: Scénáře, náhrady a řešení "ze života"

V průmyslové automatizaci se teorie často střetává s realitou. Níže uvádíme příklady problémů, se kterými se setkáváme ve výrobních halách, a strategie, jak je řešit, když indukční snímač selhává nebo je potřeba jiný přístup.

Scénáře "ze života" a jak je řešit

Problém: "Snímač funguje, když je stroj studený, ale ztrácí signál, když se zahřeje."

Diagnóza: Teplotní drift nebo tepelná roztažnost komponent stroje. Kovový předmět může pod vlivem teploty minimálně změnit svou polohu nebo magnetické vlastnosti (byť ty druhé v menší míře).

Opatření: Zkontrolujte, zda nejste na hranici Sa (bezpečného dosahu). Zmenšete montážní vzdálenost o 0,5 mm nebo vyměňte snímač za model s vyšší třídou teplotní stability.

Problém: "Kovové piliny se neustále usazují na snímači a způsobují falešná sepnutí."

Diagnóza: Magnetické pole snímače přitahuje piliny. Často se to stává u soustruhů a fréz.

Opatření: Použijte snímač s funkcí "faktor 1" nebo, pokud to nepomůže, zvažte mechanické stínění (např. výrobu plastového krytu, který oddělí snímač od proudu třísek, ale propustí magnetické pole).

Problém: "Snímač se mechanicky poškozuje každé 2 týdny."

Diagnóza: Předmět naráží do snímače během podávání.

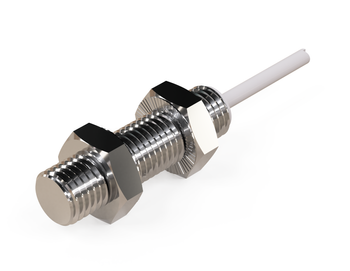

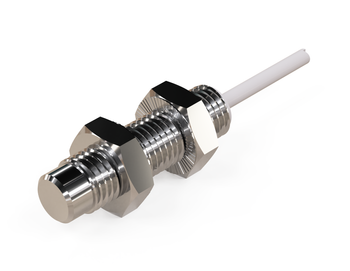

Opatření: Pokud nemůžete změnit dráhu předmětu, nahraďte indukční snímač celokovovým snímačem nebo ho ukryjte za teflonovou (PTFE) destičkou. Teflon je průhledný pro magnetické pole a velmi odolný vůči nárazům a vysoké teplotě.

Čím nahradit indukční snímač? (Alternativy)

• Kapacitní snímače: Detekují vše (plast, kov, kapalinu, dřevo). Kdy použít: Když potřebujete detekovat přítomnost potravinového produktu (např. lahví s vodou) nebo hladinu kapaliny přes stěnu nádrže.
• Fotoelektrické (optické) snímače: Detekují na mnohem větší vzdálenosti (až několik metrů). Kdy použít: Když objekt není kovový nebo když potřebujete detekovat objekt ze vzdálenosti, kterou indukční snímač nikdy nedosáhne.
• Ultrazvukové snímače: Necitlivé na barvu, průhlednost nebo barvu objektu. Kdy použít: Ideální k měření hladiny kapalin nebo detekci objektů s velmi různými tvary a materiály (např. fólie, sklo, kov).
• Laserové (triangulační) snímače: Extrémní přesnost (až mikrony). Kdy použít: Když potřebujete ověřit, zda je předmět správně zasunut do uložení (kontrola přítomnosti/polohy).

Matice výběru alternativy

Co můžete udělat sami v rámci "preventivních" opatření?

• Pravidelná inspekce: Zařaďte do harmonogramu údržby (PM) čištění snímačů stlačeným vzduchem jednou týdně.
• Řízení zásob: Vždy mějte na skladě alespoň 1 snímač "po ruce" (stejného typu/konektoru).
• Dokumentace: Vyfotografujte správnou montáž (vzdálenost od předmětu) a vlepte ji do rozvaděčové skříně. Ušetří to servisním technikům spoustu času v noci nebo během víkendových směn.
• Analýza záznamů: Pokud máte PLC řídicí jednotku s funkcí zaznamenávání chyb, nastavte upozornění na příliš časté spínání – porucha je často předcházena několikadenním nestabilním provozem.

Diagnostika indukčního snímače multimetrem – kompletní inženýrský návod

Diagnostika multimetrem je nejrychlejší metoda ověření snímače bez nutnosti jeho odpojení od stroje. Tento postup vám umožní vyloučit poruchu snímače a soustředit se na PLC řídicí jednotku nebo kabeláž.

Příprava na měření

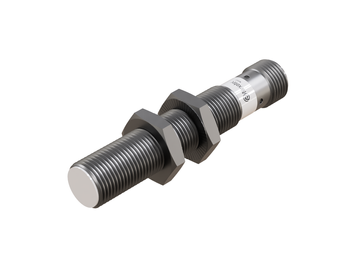

Pro správnou diagnostiku potřebujete multimetr nastavený na rozsah stejnosměrného napětí (DC V). Pokud je snímač namontován, nejpohodlnější je pracovat přímo na konektoru M12.

• Pin 1 (Hnědý): Napájení +24V DC.
• Pin 3 (Modrý): Zem (0V).
• Pin 4 (Černý): Signálový výstup.

Krok 1: Ověření napájení (První článek řetězu)

Pokud snímač nemá napájení, nebude fungovat. Přiložte sondy multimetru na piny 1 a 3:

• Správné měření: 20V - 30V DC (standardně 24V).
• Chybějící napětí: Zkontrolujte zdroj napájení, pojistku vstupního obvodu nebo kontinuitu kabelu (přerušení na napájecích žilách).

Krok 2: Test signálového výstupu – "zlatá metoda"

Toto je nejdůležitější krok. Musíte vědět, zda je snímač PNP nebo NPN:

• Pro typ PNP (nejpopulárnější v Evropě): Černou sondu (-) multimetru přiložte na pin 3 (zem). Červenou sondu (+) přiložte na pin 4 (signál). Test: Bez přítomnosti kovu by mělo být 0V. Po přiblížení kovu k čelu snímače by mělo napětí vyskočit na úroveň napájení (~24V).
• Pro typ NPN (populární v asijských strojích): Červenou sondu (+) přiložte na pin 1 (+24V). Černou sondu (-) přiložte na pin 4 (signál). Test: Bez přítomnosti kovu by mělo být 0V. Po přiblížení kovu by napětí mělo vyskočit na ~24V (mezi plusem a signálem).

Krok 3: Ověření logiky NO/NC

Pokud po provedení výše uvedených testů snímač funguje opačně, zkontrolujte, zda jste si nespletli typ NO/NC:

• NO (Normally Open): Signál se objeví až po přiblížení kovu.
• NC (Normally Closed): Signál je přítomen stále a zmizí po přiblížení kovu.
• Poznámka: Pokud máte snímač NC, v klidovém stavu (bez kovu) by měl multimetr ukazovat 24V a po přiblížení kovu 0V.

Krok 4: Test pod zátěží (Diagnostika "naživo")

Častá chyba: snímač funguje "nasucho" (měření bez připojeného vstupu PLC), ale po připojení signál zmizí. Proč?

• Problém: Poškozený výstupní tranzistor snímače. "Nasucho" ukazuje správné napětí, ale nemá proudovou kapacitu k vybuzení vstupu PLC (tzv. "měkký výstup").
• Test: Zapojte do série s multimetrem malou LED diodu nebo zátěžový rezistor (~1-2 kOhm). Pokud po připojení zátěže napětí prudce klesne na nulu – snímač je třeba vyměnit.

Nejčastější diagnostické pasti

• Zemní smyčka (Ground Loop): Pokud měříte napětí vůči pouzdru stroje místo pinu 3, můžete naměřit falešné hodnoty. Vždy měřte přímo na pinech snímače!
• Elektromagnetická indukce: Pokud kabel vede poblíž frekvenčního měniče, můžete na multimetru vidět "plovoucí" napětí (např. 4V-8V) navzdory nepřítomnosti kovu. Je to signál, že kabel sbírá rušení – vyměňte jej za stíněný.
• Znečištění: Pokud multimetr ukazuje 24V i bez kovu, zkontrolujte, zda se na čelo snímače nenalepila magnetická tříska.

Fyzika detekce: Co se děje "pod kapotou" snímače?

Pochopení, že indukční snímač není obyčejný spínač, ale pokročilé rádiové zařízení (pracující v pásmu kHz), mění přístup k diagnostice. Snímač vytváří elektromagnetické pole, které je "tlumeno" vířivými proudy v kovu. Pokud je předmět vyroben z materiálu s jinou magnetickou permeabilitou než ocel (např. hliník), tlumení je slabší, což vyžaduje korekci dosahu ze strany inženýra.

Čím se můžete v terénu překvapit?

• Vliv tloušťky předmětu: Tenké plechy (pod 1 mm) nemusí tlumit pole dostatečně k vyvolání snímače. Pokud je předmět příliš tenký, snímač si ho "nevšimne", i když je fyzicky v dosahu.
• Rychlost posunu: U velmi rychlých předmětů (např. v systémech počítání matic) může mít snímač problém "všimnout si" objektu, pokud je spínací frekvence (f) příliš nízká.
• Teplota čela: Zahřáté čelo z PBT (plastu) může změknout, což způsobí, že při nárazu třísky se čelo "vtlačí" dovnitř, čímž se trvale změní provozní parametry zařízení.

Diagnostika: Metody, které nenajdete v návodu

Kromě standardního měření napětí inženýři údržby používají:

• Test osciloskopem: Pokud snímač "bláznila", připojte osciloskop na signálový vodič. Hledejte napěťové "špičky" (spiky). Pokud vidíte vysoké napěťové skoky ve chvíli, kdy se zapínají stykače v blízkosti, máte důkaz o rušení EMC, nikoli o poruše snímače.
• Test odporu izolace: Ve vlhkých prostředích (myčky, potravinářský průmysl) může mít kabel "svod". Měřič izolace odhalí, zda vlhkost nezpůsobuje tok proudu mezi žilami, což se projevuje nestabilním provozem snímače.
• Kontrola "šumu" napájení: Pokud má 24V DC zdroj velké zvlnění (např. poškozený kondenzátor ve zdroji), snímač může "plavat" – tedy měnit svůj dosah v reálném čase.

Co vás může překvapit při práci se snímači?

• Vliv okolního kovu: Montáž snímače do "hlubokého otvoru" v ocelové desce způsobuje, že snímač "vidí" stěny otvoru. To drasticky snižuje dosah detekce skutečného předmětu. Vždy nechte volný prostor!
• Magnetické pole motorů: Velké elektromotory (zejména s přímým rozběhem) generují silná rozptylová pole. Pokud je snímač příliš blízko tělesa motoru, může generovat falešné signály.
• Kabely ve vodicích lištách: Ohýbání kabelu tisíckrát denně způsobuje praskání mědi uvnitř izolace. Vždy používejte kabely se zvýšenou ohebností (High-Flex).
