Indukční snímače ve svařování: Technologie Weld-Immune a PTFE
Indukční snímače v náročném svařovacím prostředí – Odolnost, správná montáž a diagnostika poruch
Svařovací procesy patří k nejnáročnějším oblastem v průmyslové automatizaci. Zvýšená teplota okolí, rozžhavené odstřiky tekutého kovu, extrémní svařovací proudy (od 10 do dokonce 60 kA) a silná elektromagnetická pole způsobují okamžitou degradaci standardních komponentů automatizace.
Pro oddělení údržby (UR) znamená každá porucha snímače na robotizovaném pracovišti prostoj, který generuje vysoké finanční ztráty. Aby byla zajištěna kontinuita výroby při svařování oceli a hliníku, vyžadují moderní linky specializovaná řešení se zvýšenou odolností.
Názor aplikačního inženýra:
"Ve většině svařovacích aplikací nevyplývá poškození snímače přímo z teploty okolí, ale z dlouhodobého, destruktivního působení mikroskopických odstřiků kovu a elektromagnetického rušení. Proto je při výběru řešení nutné analyzovat celé pracovní prostředí, nikoli pouze deklarovanou maximální pracovní teplotu zařízení."
Princip fungování indukčního snímače – Fyzikální schéma detekce
Klasický indukční snímač využívá jev elektromagnetické indukce. Uvnitř pouzdra se nachází cívka s feritovým jádrem, která je součástí oscilátoru generujícího proměnné elektromagnetické pole před aktivním čelem.
Když kovový objekt vstoupí do zóny působení, pole v něm indukuje vířivé proudy. Vznik vířivých proudů v kovu způsobuje tlumení amplitudy oscilátoru, což detekuje elektronický obvod a přepne stav výstupu (nejčastěji se jedná o tranzistorový výstup PNP pracující v režimu NO – normálně otevřený), čímž odešle signál do PLC automatu. Absence pohyblivých mechanických částí teoreticky zajišťuje dlouhou životnost – pokud vnější prostředí nezničí samotnou strukturu snímače.
Proč standardní snímače ve svařování selhávají?
Běžné přibližovací snímače mají aktivní čelo vyrobené z plastu (např. PBT). Ve svařovnách selhávají z několika konkrétních technických důvodů:
- Zatavování odstřiků: Horké kapičky tekutého kovu (ocele nebo hliníku) se zatavují do plastového čela. Po ztuhnutí tvoří trvalou vodivou vrstvu, která permanentně tlumí pole. V důsledku toho snímač "vidí" odstřiky jako díl a zůstává trvale sepnutý ve vysokém stavu.
- Tepelné mikrotrhliny: Náhlé změny teplot vyvolávají materiálové napětí, které vede k prasklinám v plastu. Těmito trhlinami proniká do vnitřní elektroniky vlhkost, chladicí kapaliny nebo technologický olej, což způsobuje zkrat.
- Magnetické nasycení jádra: Svařovací proudy řádu desítek kiloampérů generují vnější magnetické pole, které nasycuje feritové jádro snímače. Standardní komponent pak ztrácí schopnost generovat vlastní magnetický tok a přestává reagovat na přítomnost dílu.
Příklady z průmyslových aplikací (Case Studies)
Case Study 1: Robotizované pracoviště na lince BIW (Svařování oceli)
Popis aplikace: Robotizovaná buňka (svařování metodou MAG) u výrobce ocelových rámů a komponentů automobilových sedadel. V tomto procesu byla teplota okolí v zóně usazování dílů stabilních 55–70 °C, problémem však byly stovky mikroskopických, rozžhavených odstřiků. Standardní snímače M12 selhávaly v průměru každé 2 měsíce, protože tající částice se usazovaly na čele a generovaly do PLC falešné signály o přítomnosti ocelového profilu.
Nasazení: V místech usazování prvků byly nasazeny profesionální, PTFE potažené a vůči odstřikům imunní snímače Weld-Immune značky Nexotec.
Výsledek: Díky antiadhezivním vlastnostem přestaly svařovací odstřiky ulpívat na aktivním čele. Snímač pracoval 12 měsíců bez jediné poruchy a počet neplánovaných zásahů údržby klesl o 80 %.
Case Study 2: Svařování hliníkových konstrukcí (Metoda MIG)
Popis aplikace: Linka robotizovaného svařování hliníkových konstrukčních prvků karoserie (metoda MIG) v závodě subdodavatele automotive. Přestože odstřiky hliníku chladnou rychleji než ocelové, mají tendenci tvořit souvislý, obtížně odstranitelný povlak na usazovacích snímačích. Vysoké svařovací proudy navíc generovaly rušení, což vyvolávalo falešné stavy na vstupních kartách PLC.
Nasazení: Byly použity snímače odolné vůči elektromagnetickému poli potažené PTFE ze svařovací série Nexotec.
Výsledek: Snímače se staly zcela necitlivými vůči odstřikům hliníku a EM rušení. Byla eliminována nutnost manuálního čištění usazovacích přípravků po každé výrobní směně.
Case Study 3: Pracoviště odporového bodového svařování plechů
Popis aplikace: Snímač přítomnosti svařovací matice namontovaný pouhých 5 cm od místa svařování automobilové komponenty. Elektromagnetická pole indukovaná svařovacím proudem o hodnotě 40 kA generovala silná šumová napětí v signálových kabelech, což způsobovalo náhodné vstupní chyby na kartě PLC řadiče a přerušovalo cyklus 6osého průmyslového robota.
Nasazení: Výměna prvku za integrované, monolitické celokovové snímače (Full Metal) se zvýšenou odolností vůči EM rušení.
Výsledek: Problém s rušením signálu PLC byl zcela eliminován. Proces se stal 100% opakovatelným, což eliminovalo prostoje a kvalitativní zmetky.
Jak vypadá porucha snímače? Příznaky v praxi údržby
Ve specifických podmínkách svařovny vykazují poškození velmi opakovatelné symptomy, které inženýři údržby hledají při diagnostice strojů:
- Náhodné spínání a blikání LED diody: Vstupní signál na PLC skáče (hodnoty 0-1-0-1), což nejčastěji znamená mikrotrhliny ve struktuře a proniknutí vlhkosti nebo chladicí kapaliny do vnitřní elektroniky.
- Trvalý vysoký stav (LED dioda stále svítí): Snímač signalizuje přítomnost objektu, i když je usazovací lůžko prázdné – to je efekt zatavené, vodivé vrstvy odstřiků na plastovém čele.
- Snímač funguje správně pouze mimo fázi svařování: Když robot nesvařuje, snímač vidí díl dokonale. V momentě zapálení oblouku nebo sepnutí elektrod svářečky signál okamžitě zmizí. To je jasný příznak magnetického nasycení feritového jádra u standardního snímače bez svařovacích filtrů.
- Provoz až po ochlazení přípravku: Snímač se vypne po několika minutách intenzivního provozu linky a vrací se do normálu až po delším odstavení pracoviště.
Diagnostika: Jak ověřit, zda je problémem snímač? Checklist
- ☐ Objevuje se porucha pouze během fyzického svařování/bodování?
- ☐ Zmizí problém po odsunutí snímače od zdroje pole a ručním otestování dílem?
- ☐ Jsou na aktivním čele viditelné zatavené, velké odstřiky kovu?
- ☐ Prochází signálový kabel přímo vedle vysokoproudových svařovacích kabelů?
- ☐ Je snímač namontován vestavným způsobem (flush), který chrání jeho boky před nárazem?
- ☐ Je v instalaci použit správně uzemněný stíněný kabel?
Tabulka řešení nejčastějších problémů
| Problém | Pravděpodobná příčina | Navrhované technické řešení |
|---|---|---|
| Falešné signály během provozu transformátoru | Silné EM (elektromagnetické) pole | Použití technologie Weld-Immune |
| Ničení čela rozžhavenými částicemi | Odstřiky svařování oceli nebo hliníku | PTFE (Teflonový) povlak na pouzdru a čele |
| Praskání pouzdra, mechanická poškození | Nárazy dílů, tření plechů při usazování | Monolitické ocelové pouzdro (Full Metal) |
| Přehřívání vnitřní elektroniky | Extrémní bodová teplota | Snímač s externím modulem elektroniky (Remote) |
| Příliš malý nebo nestabilní rozsah detekce | Velká montážní vzdálenost od trajektorie plechu | Verze snímačů typu Long Range |
Jak vybrat svařovací snímač? Rozhodovací proces a kritéria výběru
Krok za krokem: Algoritmus výběru správné technologie
Během profesionálního výběru analyzují aplikační inženýři soubor parametrů pracoviště:
Vyskytují se velké odstřiky (ocele nebo hliníku)? → ANO → Vyžadováno provedení potažené PTFE (imunní vůči odstřikům).
Vyskytují se mechanické nárazy plechů? → ANO → Vyžadováno monolitické pouzdro Full Metal.
Vyskytuje se silné EM rušení (např. bodování)? → ANO → Vyžadována technologie odolná vůči elektromagnetickému poli (Weld-Immune).
Překračuje teplota v místě měření 100 °C? → ANO → Nutnost použít verzi Remote electronics.
Nejčastější chyby při výběru snímače pro svařování:
- Výběr běžného snímače M12: Použití univerzálních katalogových snímačů MRO kvůli nižší pořizovací ceně končí rychlou poruchou.
- Absence EMC odolnosti: Opomíjení specifikace týkající se elektromagnetické kompatibility v blízkosti svářeček, což způsobuje rušení v signálech odesílaných do PLC.
- Příliš malý jmenovitý dosah (Sn): Nebrání v potaz skutečnost, že bezpečná montáž vyžaduje odsunutí snímače ze zóny přímého zapálení oblouku.
- Vedení kabelů v jednom svazku: Pokládání signálových kabelů snímače společně se svařovacími kabely bez použití separace nebo odpovídajícího stínění.
Zásady správné instalace snímačů ve svařovně
I technicky pokročilý snímač podlehne předčasnému zničení, pokud bude nesprávně namontován. Je nutné bezpodmínečně dodržovat následující pokyny:
- Vzdálenost od elektrody: Snímač by měl být odsunut tak daleko od zdroje přímého oblouku/elektrody, jak jen mu to jeho jmenovitá zóna působení dovoluje. V případě potřeby se používají mechanické kryty.
- Vedení kabelů: Signálové kabely nesmí běžet paralelně se svařovacími kabely robotů. Pokud se musí křížit, mělo by to být pod pravým úhlem, aby se zabránilo indukci šumu a rušení do PLC.
- Stínění: V zónách s vysokou úrovní EM rušení je nutné používat stíněné kabely, se stíněním uzemněným jednostrně (obvykle na straně řídicí skříně).
- Nastavení vzdálenosti a montáže: V místech vystavených bočním nárazům je bezpečnější vestavná montáž typu Flush (snímač zapuštěný zarovnaně s povrchem montážní desky). Při montáži je nutné používat momentový klíč, aby se nepřekročil přípustný utahovací moment těla.
Porovnání technologií snímačů – Jak vybrat správnou ochranu?
Výběr vhodného provedení snímače závisí na tom, který destruktivní faktor na daném svařovacím pracovišti dominuje. Neexistuje jeden univerzální snímač na všechno, proto se v inženýrské praxi používají tři hlavní ochranné technologie, které lze nalézt mimo jiné v produktové nabídce řešení, jako jsou celokovové snímače (Full Metal) nebo dedikovaná svařovací série.
| Specifika ohrožení v buňce | Standardní verze (MRO) | Technologie Weld-Immune | Povlak PTFE (Teflon) | Provedení Full Metal |
|---|---|---|---|---|
| Silné EM pole (svařování) | ❌ Chybí (snímač ztrácí signál) | ✅ Maximální ochrana | ⚠️ Střední (závisí na těle) | ⚠️ Základní |
| Horké odstřiky (Ocel / Hliník) | ❌ Chybí (zatavování do plastu) | ⚠️ Základní | ✅ Maximální ochrana | ✅ Velmi vysoká (ocel) |
| Mechanické nárazy plechů | ❌ Nízká (praskání čela) | ⚠️ Střední | ⚠️ Střední | ✅ Maximální ochrana |
| Chladicí kapaliny a oleje | ⚠️ Střední (riziko netěsnosti) | ✅ Vysoká (IP67) | ✅ Vysoká (IP67) | ✅ Maximální (IP69K) |
Moderní konstrukční přístup umožňuje tyto vlastnosti kombinovat. Pokud to aplikace vyžaduje, optimální volbou se stávají pokročilé snímače odolné vůči elektromagnetickému poli, které jsou současně potažené PTFE (zcela necitlivé na odstřiky) nebo mají zesílené ocelové monolitické pouzdro typu całometalowe (Full Metal), což umožňuje zabezpečit měřicí bod před několika hrozbami současně.
Přehled konstrukčních variant používaných ve svařování
Moderní trh automatizace upustil od striktního dělení na jednoduché katalogy produktů. Pokročilé ochranné technologie jsou integrovány přímo do znormalizovaných závitových pouzder, jako jsou populární série M8 nebo M12. Výběr závisí na fyzických prostorových omezeních a požadovaných vzdálenostech detekce.
V místech s extrémně omezeným prostorem, jako jsou miniaturní pneumatická uchopovače a přítlaky, se ideálně osvědčuje kompaktní snímač s dlouhým dosahem M8 Sn=4mm flush. Zajišťuje přesné polohování při zachování malých rozměrů a ochrany před mechanickým ustřižením.

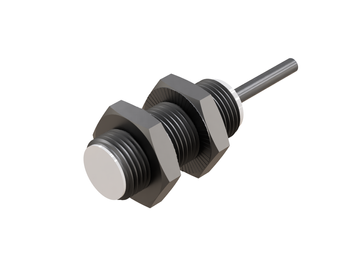

Naopak nejuniverzálnějším standardem v linkách montáže karoserií a ocelových i hliníkových podskupin zůstává snímač s dlouhým dosahem Sn=8mm M12, kombinující optimální vzdálenost s solidní mechanickou odolností.
Všechny tyto varianty provedení jsou navrhovány s ohledem na přímou integraci s průmyslovými roboty pracujícími v drsných podmínkách svařovacích buněk. Pracují v uchopovačích, svařovacích polohovadlech, přítlacích a indexerech, kde garantují spolehlivé ověření přítomnosti komponentů před zahájením procesu spojování plechů. Všechny základní typy konstrukce obsahují profesionální řešení, jako jsou univerzální indukční snímače, které lze snadno přizpobedit standardním montážním otvorům.
Které parametry jsou opravdu důležité? Expertní specifikace:
- Frekvence spínání (Switching frequency): Klíčová při rychlých cyklech zakládací automatiky.
- Dosah snímače (Sensing distance - Sn): Určuje vzdálenost, ze které snímač stabilně detekuje kov.
- Opakovatelnost (Repeatability) a Hystereze: Rozhodují o přesnosti spínacího bodu v opakujících se strojních cyklech.
- Třída ochrany pouzdra: Standardem pro těžké podmínky jsou třídy IP67 a IP69K (odolnost vůči nečistotám a tlakovému mytí).
Podsumování – Jak snížit náklady na provoz ve svařovně?
Investice do pokročilých indukčních snímačů určených pro těžké podmínky prostředí umožňuje radikálně omezit počet neplánovaných technologických prostojů. Namísto neustálé výměny levných, univerzálních komponentů MRO sázejí automatizéři a inženýři údržby na systémová řešení. Podrobné parametry a kompletní sortiment měřicích zařízení lze ověřit stažením oficiálního katalogu v PDF nebo přímým navázáním kontaktu s technickým poradcem.
FAQ – Praktické dotazy ze Search Console a inženýrské praxe
Proč indukční snímač během svařování nefunguje?
Hlavní příčinou je vznik silného elektromagnetického pole kolem svařovacích kabelů a elektrod. Toto pole nasycuje vnitřní feritové jádro standardního snímače, což mu znemožňuje vygenerovat vlastní magnetický tok a správně detekovat objekt (signál mizí po dobu průtoku proudu a vrací se po zhasnutí oblouku). V takových místech je nutné bezpodmínečně používat snímače s elektronickými filtry a vzduchovými cívkami (technologie Weld-Immune).
Jak vyčistit snímač od odstřiků?
V případě snímačů s povlakem PTFE odstřiky obvykle neulpívají trvale a lze je odstranit měkkým hadříkem nebo plastovým kartáčkem. Za žádných okolností se nesmí čelo snímače seškrabávat ostrými nástroji (šroubovákem, nožem, drátěným kartáčem), protože by to nevratně zničilo teflonovou vrstvu a zbavilo snímač ochranných vlastností.
Opotřebovává se PTFE?
Samotná vrstva teflonu (PTFE) je vysoce tepelně a chemicky stabilní. Nedochází k jejímu samočinnému opotřebení v průběhu času, avšak může se odřít nebo poškrábat vlivem permanentního mechanického tření způsobeného ostrými hranami posouvajících se ocelových nebo hliníkových plechů a neopatrným čištěním ze strany obsluhy.
Má Full Metal menší dosah?
V minulosti ocelové monolitické pouzdro výrazně tlumilo magnetické pole, což zkracovalo vzdálenost Sn. Moderní konstrukce však využívají pokročilou zesilovací elektroniku a speciální kompenzační algoritmy. Díky tomu moderní verze Full Metal nabízejí rozsahy detekce plně srovnatelné se standardními snímači s plastovým čelem.
Stačí velikost M8 na rameno robota?
Rozměr M8 je vynikající volbou z důvodu úspory místa a nízké hmotnosti, což má význam při dynamice pohybu ramene robota a navrhování kompaktních uchopovačů. Je však dobré mít na paměti, že menší průměr znamená menší cívku a tím pádem i menší jmenovitý dosah (obvykle do 1-4 mm). Pokud má trajektorie pohybu dílu velké tolerance, může být bezpečnější volbou velikost M12.
Má M12 větší Sn než M8?
Ano. Vzhledem k fyzickým rozměrům pouzdra pojme snímač ve velikosti M12 větší vysílací a přijímací cívku. To umožňuje vygenerovat větší elektromagnetické pole, což se při zachování stejného typu montáže (např. flush) přímo promítá do větší jmenovité zóny působení (Sn) ve srovnání s miniaturními modely M8.
