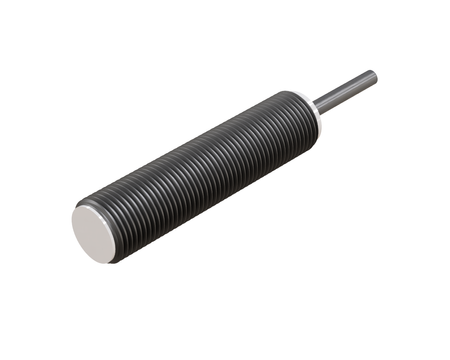

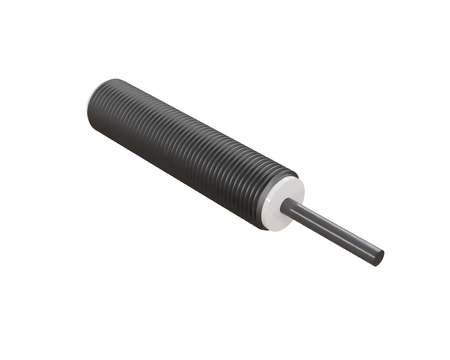

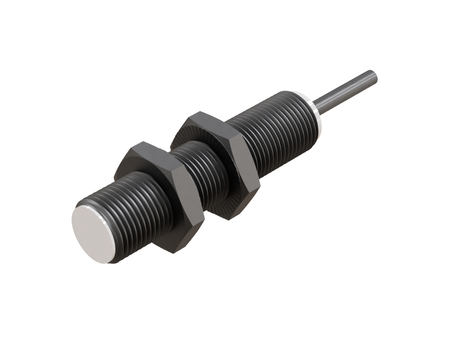

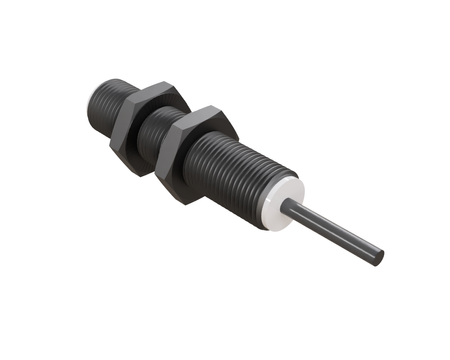

Indukční snímač M12 pro svařování 50 mm kabel 2m PNP NO Sn = 2 mm

Průmyslový svařovací indukční senzor NWI12003 spojuje kompaktní konstrukci s vysokou mechanickou a environmentální odolností a zajišťuje jistý provoz v náročných aplikacích.

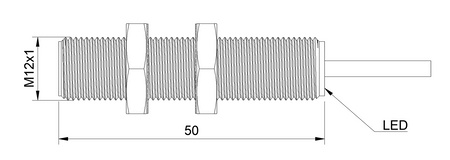

Formát M12 zajišťuje pevné mechanické uchycení při zachování kompaktních rozměrů pouzdra, Ø12 x 50 mm je formát dobře přizpůsobený typickým montážním úchytům používaným u svařovacích pracovišť.

Technická specifikace:

• Průměr: M12, univerzální rozměr používaný na většině linek pro odporové svařování
• Délka: 50 mm, malá délka usnadňující montáž na hustě osazených svařovacích pracovištích
• Dosah detekce: 2 mm, stabilní charakteristika detekce kovu i v blízkosti elektromagnetického pole svářečky
• Pouzdro: Závitové, závitové pouzdro umožňuje přesné seřízení pozice senzoru vůči místu svařování
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, vrstva PTFE na mosazném pouzdru omezuje přichytávání svařovacích odstřiků na povrch senzoru
• Materiál čela senzoru: PTFE, materiál PTFE si zachovává stabilní parametry detekce i po opakovaném kontaktu s odstřiky
• Montáž: Zapuštěná montáž (flush), zapustitelná montáž (flush) chrání senzor před nárazy a odstřiky ze strany
• Spínací funkce: normálně otevřený (NO), standardní logika normálně otevřený kontakt, kompatibilní s běžnými PLC řídicími systémy svařovacích linek
• Typ výstupu: PNP, typ výstupu PNP usnadňuje integraci s bezpečnostními moduly robotů pro odporové svařování
• Připojení: s kabelem o délce 2 m, kabel dostatečné délky usnadňuje vedení instalace v dostatečné vzdálenosti od nejteplejší zóny svařování
• Napájecí napětí: DC 10-30V, typické napájecí napětí průmyslové automatizace bez potřeby dalších převodníků
• Odolnost proti elektromagnetickému rušení (EMC): ano, stabilní výstupní signál i v přímém sousedství silných elektromagnetických polí při svařování
• Katalogové číslo: W1CF-M1202P-O3U2

Použití

• Používá se na svařovacích linkách a podporuje automatizaci svařování a robotizaci svařování v sériové výrobě.
• Osvědčuje se jako senzor pro odporové svařování a senzor pro svářečky, montovaný přímo na ramenu nebo úchytu svářečky.
• Jde o indukční senzor pro odporové svařování, používaný tam, kde proces generuje silné elektromagnetické pole a vysokou teplotu.
• Používá se ve svářečkách a strojích pro odporové svařování, kde podporuje přesné pozicování dílů před svařením.
• Osvědčuje se jako senzor pro bodové svářečky a podporuje automatizaci odporového svařování na výrobních linkách.

Výhody/Vlastnosti

• Senzor je odolný proti vysoké teplotě generované při procesu svařování a odporového svařování a udržuje provozní parametry v rozsahu -25 °C až +70 °C.
• Díky tomu, že je odolný proti teplotě, může pracovat v přímém sousedství tepelné zóny bez rizika přehřátí elektronických součástí.
• Čelo senzoru odolné proti znečištění a odolné proti prachu udržuje stabilní citlivost detekce i při vysoké prašnosti výrobní haly.
• Osvědčuje se v náročných provozních podmínkách typických pro svařovací haly a haly odporového svařování, kde jsou senzory vystaveny vibracím a znečištění.
• Jako průmyslový senzor pro náročné podmínky je oblíbenou volbou pro náročné průmyslové aplikace a náročné svařovací aplikace.

Kdy zvolit tento model

• Když bude senzor používán na automatizované svařovací lince a musí zajistit stabilní detekci kovových předmětů.
• Když má být model používán v robotizovaném procesu odporového svařování.
• Když je potřeba detekce komponenty na automatické lince svařování nebo odporového svařování.
• Pokud má být senzor použit v robotizované svařovací buňce vystavené odstřikům.
