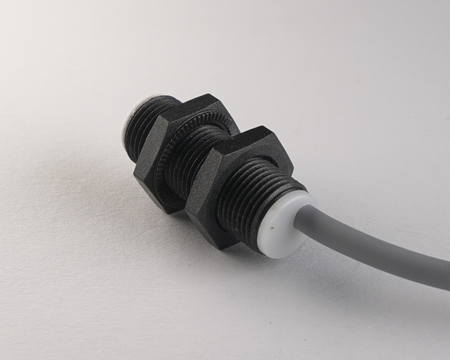

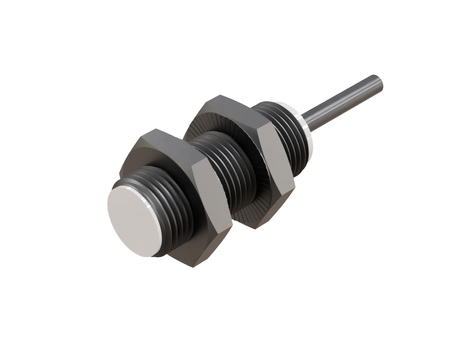

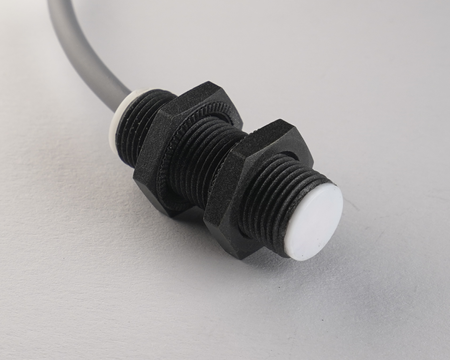

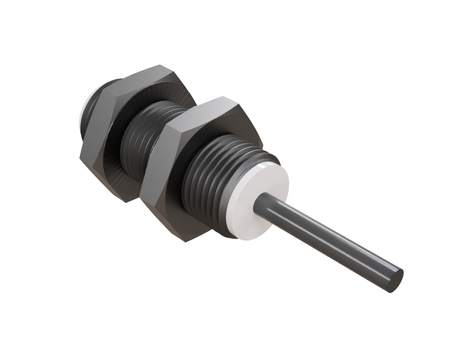

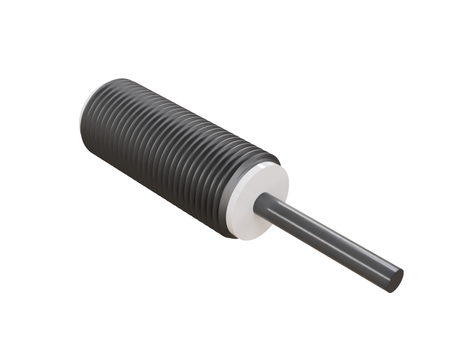

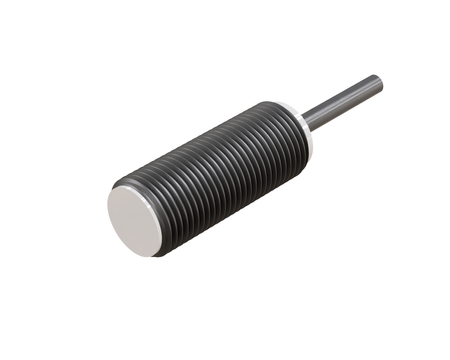

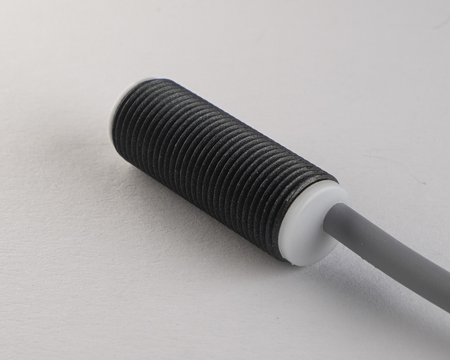

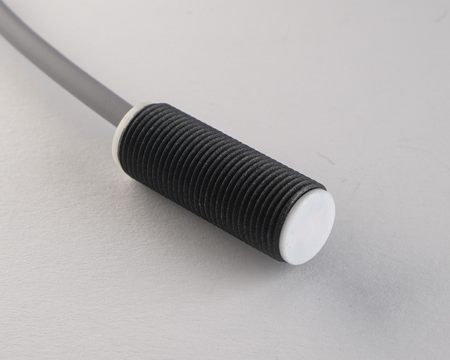

Indukční snímač M12 pro svařování 30 mm kabel 2m PNP NO Sn = 2 mm

Indukční senzor NWI12023 pro svařovací aplikace zajišťuje odolnost proti elektromagnetickým polím, kovovým odstřikům, olejům, chladicím kapalinám a dalším vlivům vyskytujícím se ve výrobním prostředí.

Senzor M12 se osvědčuje jako univerzální řešení pro většinu svařovacích pracovišť a pracovišť odporového svařování, Ø12 x 30 mm jsou rozměry osvědčené v praxi na linkách pro odporové svařování, které spojují malé gabarity s trvanlivou konstrukcí.

Technická specifikace:

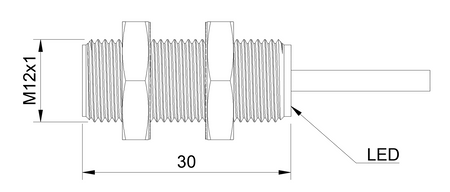

• Průměr: M12, rozměry zajišťující snadnou integraci s běžným svařovacím příslušenstvím
• Délka: 30 mm, malá délka usnadňující montáž na hustě osazených svařovacích pracovištích
• Dosah detekce: 2 mm, stabilní charakteristika detekce kovu i v blízkosti elektromagnetického pole svářečky
• Pouzdro: Závitové, závit pouzdra umožňuje přesné nastavení vzdálenosti detekce při montáži na lince
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, povlak PTFE zvyšuje odolnost pouzdra proti znečištění typickému pro svařovací prostředí
• Materiál čela senzoru: PTFE, materiál PTFE si zachovává stabilní parametry detekce i po opakovaném kontaktu s odstřiky
• Montáž: Zapuštěná montáž (flush), zapustitelná verze umožňuje skrýt senzor do kovového příslušenství svařovacího pracoviště
• Spínací funkce: normálně otevřený (NO), standardní logika normálně otevřený kontakt, kompatibilní s běžnými PLC řídicími systémy svařovacích linek
• Typ výstupu: PNP, typ výstupu PNP usnadňuje integraci s bezpečnostními moduly robotů pro odporové svařování
• Připojení: s kabelem o délce 2 m, kabel dostatečné délky usnadňuje vedení instalace v dostatečné vzdálenosti od nejteplejší zóny svařování
• Napájecí napětí: DC 10-30V, typické napájecí napětí průmyslové automatizace bez potřeby dalších převodníků
• Odolnost proti elektromagnetickému rušení (EMC): ano, potvrzená odolnost proti elektromagnetickému rušení generovanému svářečkami a svařovacími roboty
• Katalogové číslo: W1CF-M1202P-O3S2

Použití

• Jde o řešení ze třídy senzorů pro svařovací buňky a indukčních senzorů pro svařovací buňky, používaných v uzavřených pracovních zónách robotů.
• Skvěle se hodí pro svařovací pracoviště a automatická svařovací pracoviště, kde je vyžadován opakovatelný provoz bez prostojů.
• Používá se ve svařovacích strojích a jako indukční senzor pro svařovací stroje, který sleduje pozici a přítomnost dílů.
• Uplatnění nachází ve svařovacích robotech jako indukční senzor pro svařovací roboty, který zajišťuje jistou detekci v pracovním cyklu.
• Osvědčuje se na robotizovaných svařovacích pracovištích a automatizovaných svařovacích linkách, kde každý prostoj znamená reálné náklady.

Výhody/Vlastnosti

• Navržen pro provoz v svařovacím prostředí, zachovává si stabilní parametry i přes náročné podmínky okolí.
• Osvědčuje se v náročných svařovacích podmínkách, včetně zvýšené teploty a vysoké prašnosti pracovní zóny.
• Jako indukční senzor pro náročné průmyslové podmínky si zachovává opakovatelnost detekce i při intenzivním provozu.
• Odolnost proti náročným provozním podmínkám umožňuje montáž blízko místa svařování bez ztráty spolehlivosti.
• Konstrukce odolná proti náročným průmyslovým podmínkám zajišťuje stabilní provoz v nepřetržitém, vícesměnném cyklu.

Kdy zvolit tento model

• Když aplikace zahrnuje odporové svařování a vyžaduje kontrolu přítomnosti dílu.
• Když bude senzor pracovat v náročných podmínkách svařovacího procesu.
• Když je potřeba senzor pro automatizaci procesu svařování a kontrolu přítomnosti komponenty.
• Když je potřeba kontrola přítomnosti dílu v automatickém cyklu svařování.
