Indukčné snímače

Indukčný snímač – čo deteguje a ako funguje

Indukčný snímač, nazývaný aj indukčný senzor alebo približovací snímač, deteguje kovové predmety bez dotyku. Pri čele vytvára elektromagnetické pole. Keď sa do dosahu dostane kov, pole sa zmení a snímač prepne výstup. Nekovové materiály, ako plast, drevo alebo sklo, nedeteguje. V strojoch slúži na kontrolu prítomnosti a polohy dielov a na ich počítanie.

Ako vybrať indukčný snímač

• veľkosť závitu – M4 a M5 do stiesnených miest, M8 a M12 pre väčšinu strojov, M18 a M30, keď je potrebný väčší dosah,
• spínacia vzdialenosť Sn – od 0,6 mm pri miniatúrnych snímačoch až po 50 mm pri M30 pri montáži bez zabudovania,
• vstavaná montáž alebo montáž bez zabudovania – vstavaný snímač možno osadiť do roviny s kovovým povrchom, ale má menší dosah; snímač bez zabudovania potrebuje voľný priestor okolo čela,
• výstup PNP alebo NPN – závisí od vstupov riadiaceho systému, rozdiely vysvetľuje článok PNP a NPN – čím sa indukčné snímače líšia,
• funkcia NO, NC alebo NO & NC – spínací, rozpínací alebo oba kontakty v jednom snímači; viac v článku indukčné snímače NO, NC a NO & NC,
• pripojenie – kábel alebo konektor M8 / M12; ku snímačom s konektorom sa hodia Káble a Konektory.

Rodiny snímačov Nexotec

• Miniatúrne indukčné senzory – M4 a M5, spínacia vzdialenosť Sn 0,6–1,5 mm,
• Indukčné senzory v puzdre so závitom – M8–M30, spínacia vzdialenosť Sn 1–50 mm,

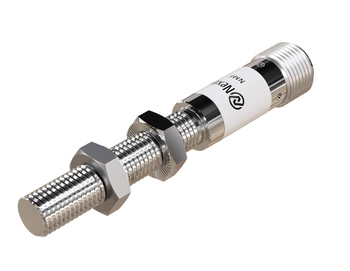

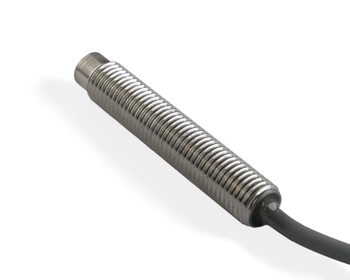

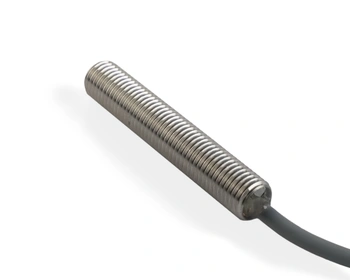

• Celokovové indukčné senzory – M8–M30, puzdro aj čelo z nerezovej ocele, Sn 1–13 mm,
• Indukčné senzory pre zváranie – M8–M30, odolné proti odstreku pri zváraní, Sn 1–15 mm,
• Obdĺžnikové indukčné senzory,
• Indukčné senzory pre železné kovy (ferrous),
• Indukčné senzory pre neželezné kovy (non-ferrous),
• Príslušenstvo – káble a konektory M8 a M12.

Dosah a detegovaný kov

Menovitá spínacia vzdialenosť platí pre oceľ. Pri iných kovoch sa násobí redukčným faktorom: oceľ Fe37 – 1, liatina – 0,95–1, nerezová oceľ – 0,8–1, nikel – 0,6–0,75, mosadz – 0,4–0,7, hliník – 0,35–0,6, meď – 0,25–0,5. Príklad: snímač s dosahom 4 mm deteguje hliník zo vzdialenosti 1,4 až 2,4 mm.

Časté otázky

Aký je rozdiel medzi indukčným a približovacím snímačom?

Indukčný snímač je druh približovacieho snímača, ktorý deteguje iba kov. V obchode sa používajú oba názvy – snímač aj senzor. Viac o približovacích snímačoch v článku približovacie snímače v automatizácii.

Deteguje indukčný snímač hliník?

Áno, ale z menšej vzdialenosti ako oceľ. Redukčný faktor pre hliník je 0,35–0,6.

Aký je rozdiel medzi PNP a NPN?

Je to typ výstupu snímača. PNP spína kladné napätie, NPN spína zem (0 V). Voľba závisí od vstupov riadiaceho systému.

Akú záruku majú snímače Nexotec?

24 mesiacov.
