Wtyczka M8, wtyk prosty, 3 piny, męska
Symbol:
NCX8-MP3
Wtyczka M8, wtyk prosty, 3 piny, męska
- Kompaktowa wtyczka M8 męska do zastosowań w automatyce i systemach czujników. Przewody mocowane na małe śruby imbusowe, w zestawie mini klucz imbusowy. Solidna i trwała konstrukcja.
Produkty subskrypcyjne w twoim koszyku
Ustaw jedną częstotliwość dostaw dla wszystkich produktów subskrypcyjnych z twojego koszyka co:
Produkty subskrypcyjne w twoim koszyku
Pliki do pobrania
Zasoby dotyczące bezpieczeństwa i produktów

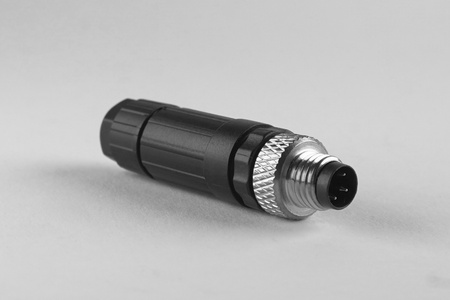

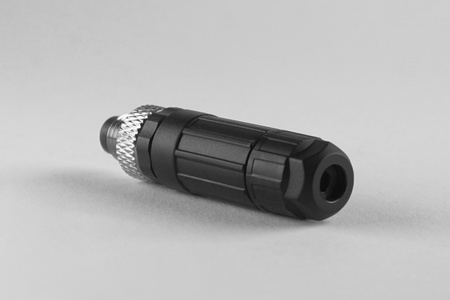

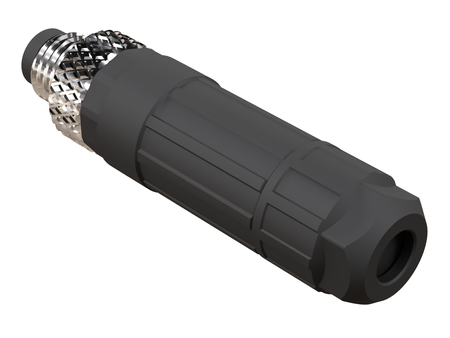

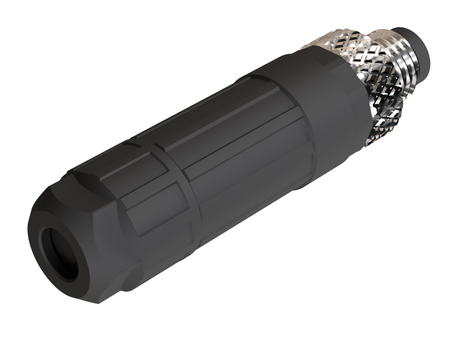

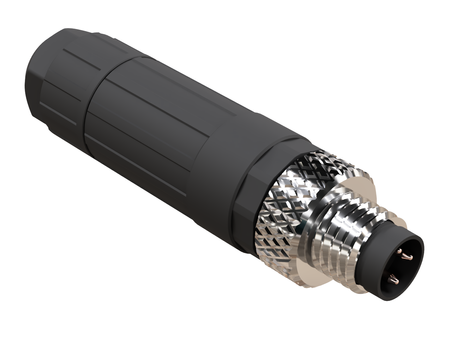

Wtyczka M8 męska 3 pinowa, prosta

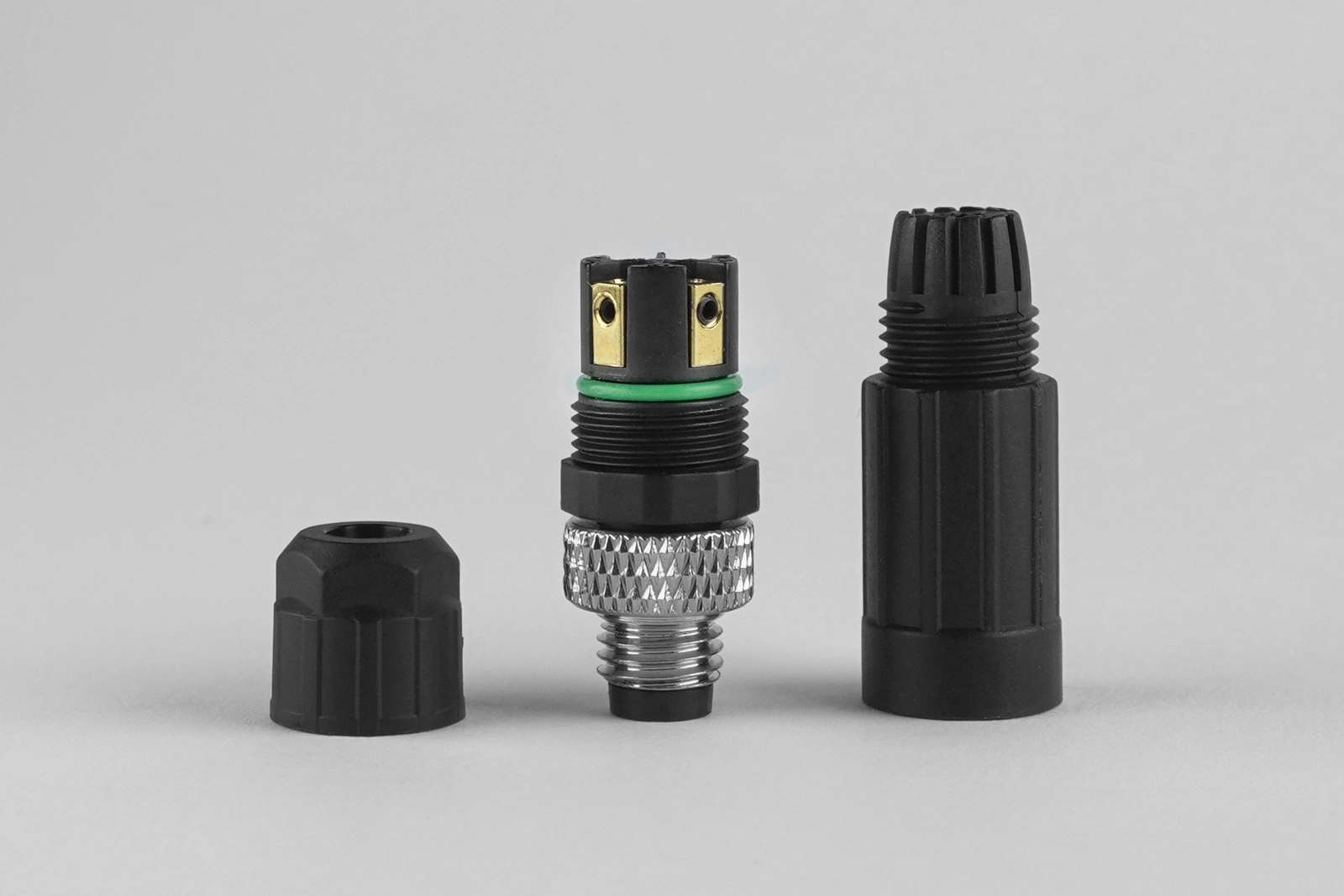

Wtyczka NCX8MP3 to kompaktowe złącze M8x1 męskie, 3-pinowe do automatyki przemysłowej i instalacji czujnikowych. Wersja prosta ułatwia prowadzenie przewodu w osi wtyku, a zaciski śrubowe pozwalają na szybki montaż bez lutowania.
Złącze spełnia wymagania IP67 (EN 60529) i pracuje w szerokim zakresie temperatur −40…+85 °C, dlatego sprawdzi się także w trudniejszych warunkach produkcyjnych.
Największy atut tego modelu to podwójne uszczelnienie, które realnie zwiększa niezawodność połączenia w trudnych warunkach produkcyjnych.

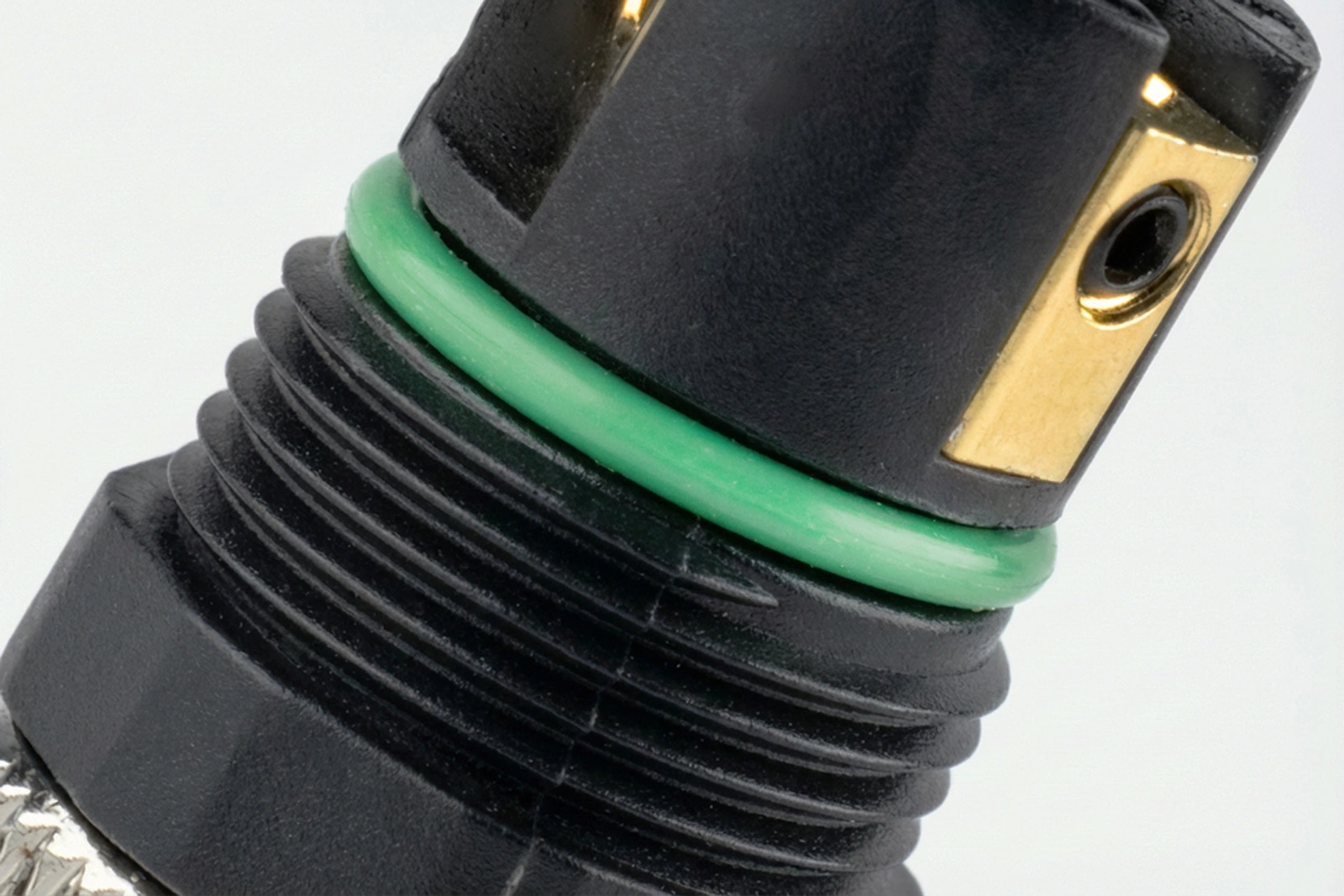

Uszczelnienie wewnętrzne – pierwsza bariera bezpieczeństwa
Uszczelnienie pracuje wewnątrz wtyczki, w elemencie łączeniowym. To ważne, bo nawet jeśli zewnętrzne warunki są trudne, ta warstwa stanowi dodatkową barierę dla zanieczyszczeń i wilgoci, wspierając szczelność całego złącza.
Korzyści w praktyce:
- większa niezawodność w długiej eksploatacji
- mniejsze ryzyko zawilgocenia wnętrza złącza
- lepsza odporność na wahania temperatur i warunki zmienne

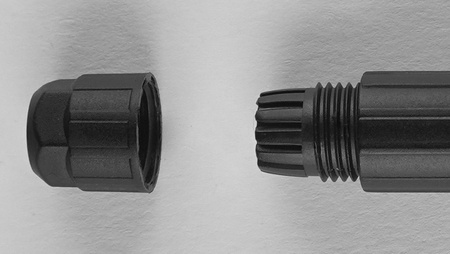

Uszczelnienie na dławiku – szczelność i ochrona przewodu
Trzecie uszczelnienie znajduje się na dławiku (wejściu kabla). To newralgiczne miejsce w każdej instalacji, bo to właśnie tam najczęściej „pracuje” przewód. Dławik nie tylko uszczelnia, ale też pomaga utrzymać stabilne prowadzenie kabla i ogranicza ryzyko, że zanieczyszczenia dostaną się do środka od strony przewodu.
Korzyści w praktyce:
- lepsza szczelność na wejściu kabla (szczególnie w zapyleniu i wilgoci)
- mniejsze ryzyko uszkodzeń instalacji przy drganiach i poruszaniu przewodu
- dłuższa żywotność połączenia w codziennej pracy

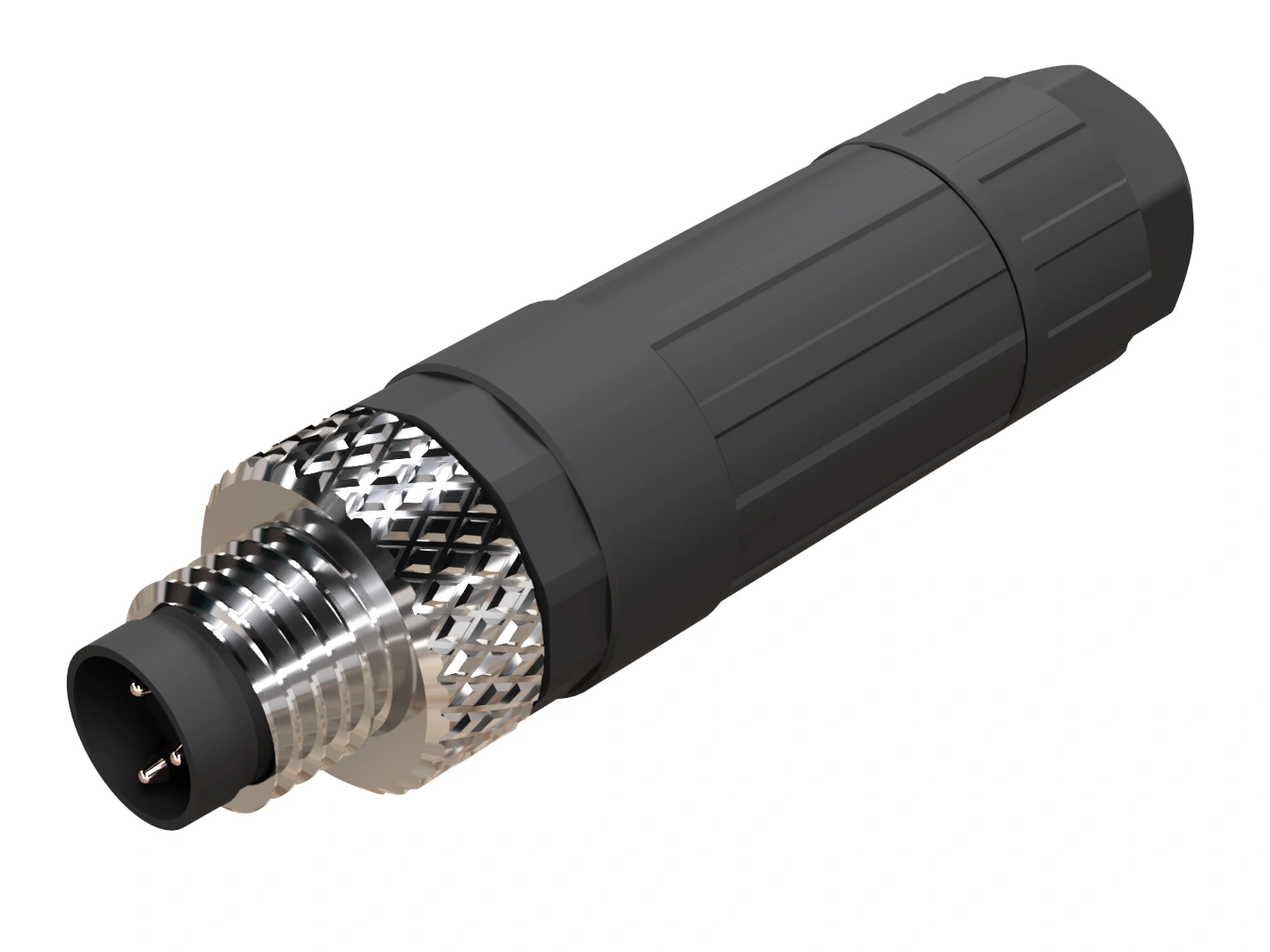

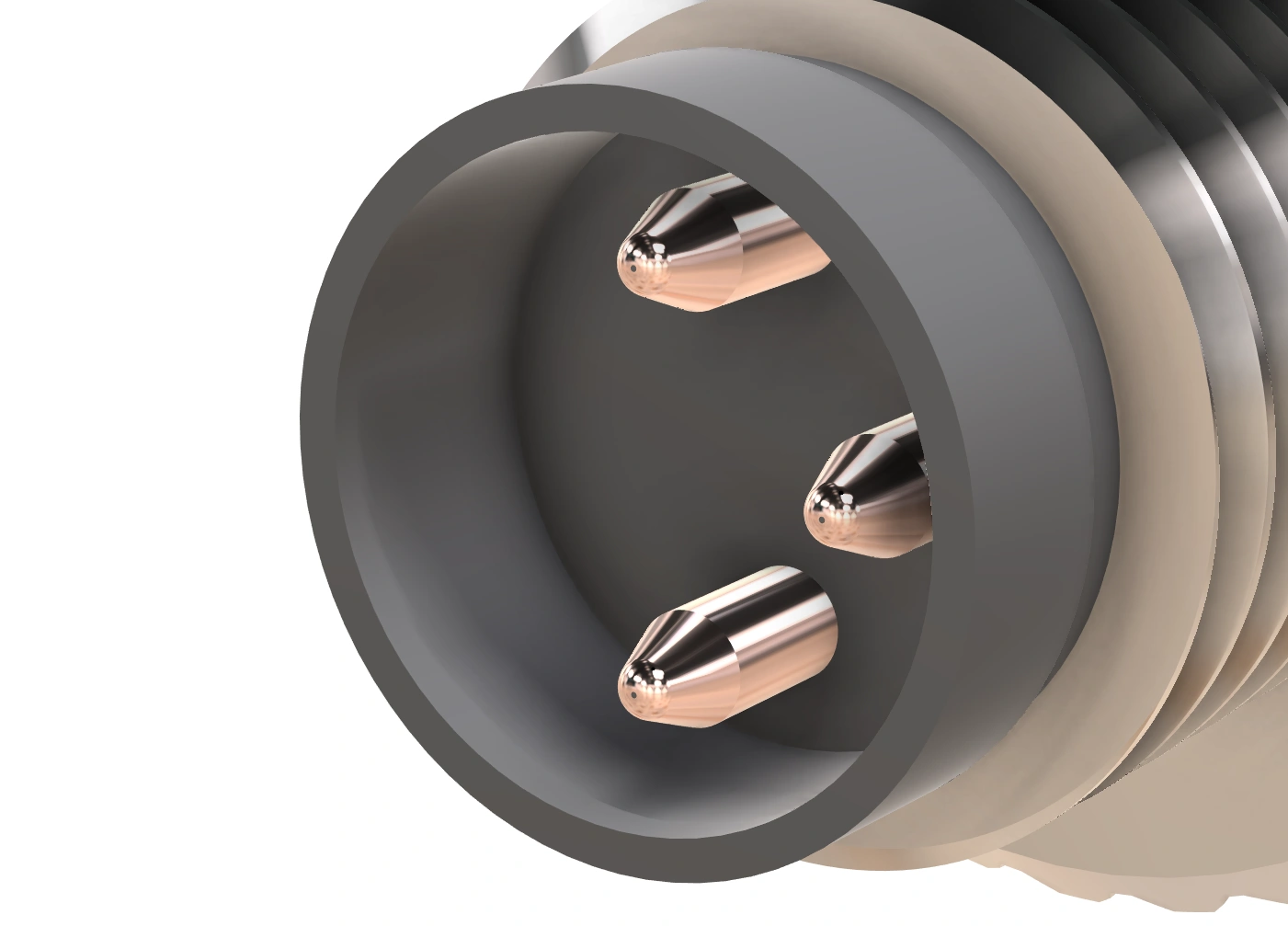

Dodatkowy atut - zaostrzone końcówki pinów – pewniejsze trafienie w gniazdo
Wtyczka męska ma zaostrzone końcówki wtyków, które ułatwiają „naprowadzenie” pinów na otwory gniazda. To ważne szczególnie w montażu i serwisie, gdy pracujesz w ograniczonej przestrzeni, pod kątem albo bez idealnej widoczności — złącze łatwiej wchodzi na swoje miejsce i szybciej łapie osiowość.
Korzyści w praktyce:
- szybsze i wygodniejsze wpinanie (mniej poprawek)
- mniejsze ryzyko podgięcia lub uszkodzenia pinów przy podłączaniu
- pewniejsze połączenie, zwłaszcza w ciasnych miejscach i przy pracy „w terenie”
Najważniejsze cechy
- Gwint: M8x1
- Rodzaj złącza: męskie

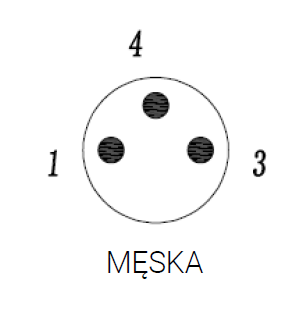

- Liczba styków: 3
- Kodowanie: A (A-coded)

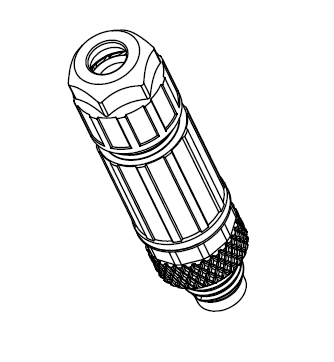

- Typ obudowy: prosta
- Ekranowanie: brak
- Stopień ochrony: IP67 (EN 60529)
- Zakres temperatur: −40…+85 °C
- Trwałość: ≥ 100 cykli łączenia
- Moment dokręcania: 0,6 Nm
Parametry elektryczne
- Napięcie znamionowe: 60 V AC/DC
- Znamionowe napięcie udarowe: 1500 V
- Prąd znamionowy (40°C): maks. 4 A
- Rezystancja izolacji: ≥ 100 MΩ
- Rezystancja styku: ≤ 5 mΩ
Podłączenie / okablowanie

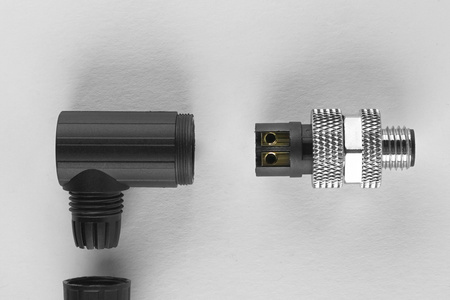

- Sposób podłączenia: zaciski śrubowe
- Wyjście kabla: 3.5–5 mm
- Przekrój przewodu: 0.14–0.5 mm
Materiały
- Obudowa: PA
- Uszczelnienie: NBR
- Styki: miedź złocona
- Części metalowe: miedź niklowana
- UL 94: HB
Normy i zgodność
- IEC 61076-2-101
- CE, RoHS
Zastosowanie
- podłączanie czujników i elementów automatyki
- instalacje pomiarowe i kontrolne
- serwis i modernizacje okablowania w standardzie M8
Do wtyczki dołączony jest imbus do dokręcania przewodów na stykach, dzięki czemu montaż jest szybki i wygodny, a połączenie pewne i stabilne (bez szukania odpowiedniego klucza).
Pozostałe informacje
Marka
Podmiot odpowiedzialny za ten produkt na terenie UE
Nexotec spółka z ograniczoną odpowiedzialnościąWięcej
ProducentNexotec spółka z ograniczoną odpowiedzialnościąAdres:
Marii Kuncewiczowej 3Kod pocztowy: 41-706Miasto: Ruda ŚląskaKraj: PolskaNumer telefonu: +48 600 025 770Adres email: azakrzewski@nexotec.pl
Podmiot odpowiedzialnyNexotec spółka z ograniczoną odpowiedzialnościąAdres:
Marii Kuncewiczowej 3Kod pocztowy: 41-706Miasto: Ruda ŚląskaKraj: PolskaNumer telefonu: 600025770Adres email: azakrzewski@nexotec.pl
Symbol
NCX8-MP3
Kod producenta
5907367842128
Gwarancja
1. Parametry złącza / konstrukcyjne
Gwint przyłączeniowy
M8
Kodowanie
A
Liczba styków
3
Rodzaj złącza
Męskie
Ekranowanie
Brak
Typ obudowy złącza
Proste
Liczba cykli łączenia (wtykania)
≥ 100
Moment dokręcania
0,6 Nm
2. Materiały
Materiał obudowy czujnika
PA
Materiał uszczelnienia
NBR
Styki
Miedź złocona
Części metalowe
Miedź niklowana
3. Parametry elektryczne
Napięcie znamionowe
60V AC/DC
Znamionowe napięcie udarowe
2500 V
Prąd znamionowy (40°C)
maks. 4 A
Rezystancja izolacji
≥ 100 MΩ
Rezystancja styku
≤ 5 mΩ
4. Podłączenie i okablowanie
Wyjście kabla
3.5 - 5 mm
Sposób podłączenia
Zaciski śrubowe
Średnica przewodu przyłączeniowego
0.14 - 0.5 mm
5. Warunki pracy i ochrona
Zakres temperatur pracy
−40…+85 °C
Stopień ochrony
IP67 (EN 60529)
UL 94 (klasa palności zgodna z UL94)
HB
6. Normy i zgodność
Norma wykonania
IEC 61076-2-101
Certyfikacja
CE
RoHS
7. Waga i dane logistyczne
Masa netto
12,8 g
8. Dane handlowe / systemowe
Gwarancja producenta na 2 lata
Producent gwarantuje naprawę lub wymianę sprzętu do 24 miesięcy od daty zakupu. Skontaktuj się ze sklepem za pośrednictwem formularza reklamacji aby zamówić kuriera który odbierze sprzęt z Twojego domu.
