Rzeczywiste warunki pracy – automotive i środowiska zapylone

Na liniach produkcyjnych oraz w zapylonych strefach hal przemysłowych połączenia czujników są narażone na pył technologiczny i drobiny stałe, drgania i mikroruchy maszyn, wilgoć (kondensację i zachlapania), a także oleje i smary techniczne. W takich warunkach kluczowe jest to, czy połączenie zachowuje szczelność i parametry elektryczne w długim okresie, a nie tylko w momencie montażu.

Standardy M8 i M12 – elastyczność konfiguracji

W instalacjach automatyki przemysłowej najczęściej stosowane są standardy M8 oraz M12, które odpowiadają różnym wymaganiom montażowym i funkcjonalnym:

• M8 – wybierane głównie do kompaktowych czujników i miejsc o ograniczonej przestrzeni.
• M12 – bardziej uniwersalne, powszechnie stosowane w instalacjach maszynowych oraz na liniach produkcyjnych.

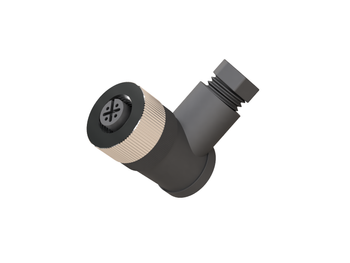

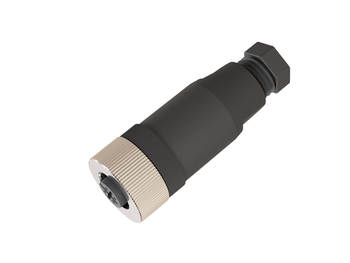

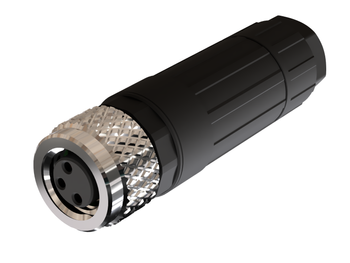

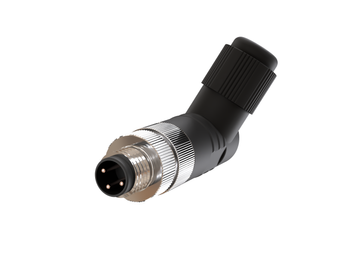

Oba standardy dostępne są w wersjach męskich i żeńskich, a także jako wykonania proste oraz kątowe. Ułatwia to dopasowanie połączenia do geometrii maszyny, prowadzenia przewodu i standardów zakładowych – bez wpływu na szczelność i parametry elektryczne.

Ring uszczelniający – kluczowa bariera dla pyłu i wody

Jednym z najważniejszych elementów konstrukcyjnych wtyczek M8 i M12 jest ring uszczelniający wykonany z NBR, współpracujący z czołem gniazda i gwintem. W praktyce to właśnie ring:

• tworzy szczelną barierę dla pyłu i drobin stałych,
• zabezpiecza wnętrze złącza przed wilgocią i wodą,
• kompensuje drobne niedokładności osiowania podczas montażu,
• zachowuje elastyczność w szerokim zakresie temperatur,
• umożliwia realne utrzymanie stopnia ochrony IP67 przez cały okres eksploatacji.

W środowiskach zapylonych i automotive jakość uszczelnienia decyduje o tym, czy połączenie pozostaje stabilne przez miesiące i lata bez interwencji UR.

Stopień ochrony IP67 – co oznacza w praktyce

Stopień ochrony IP67 (EN 60529) oznacza pełną pyłoszczelność oraz ochronę przed krótkotrwałym zanurzeniem w wodzie. W przypadku wtyczek M8 i M12 klasa IP67 jest wynikiem współpracy konstrukcji złącza, ringu uszczelniającego oraz prawidłowego momentu dokręcania, a nie samego gwintu.

Parametry techniczne, które przekładają się na niezawodność

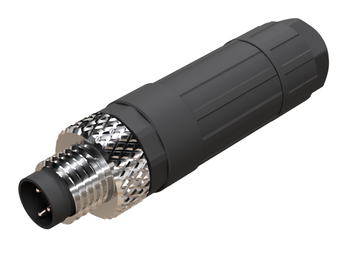

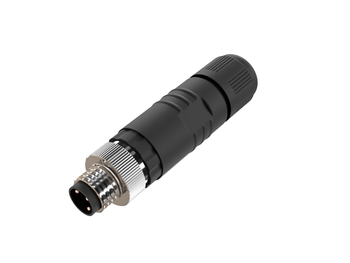

Parametry mechaniczne i środowiskowe (M8 – przykład konfiguracji)

• Gwint: M8x1
• Rodzaj złącza: męskie
• Liczba styków: 3
• Kodowanie: A (A-coded)
• Typ obudowy: prosta
• Ekranowanie: brak
• Stopień ochrony: IP67 (EN 60529)
• Zakres temperatur: −40…+85 °C
• Trwałość: ≥ 100 cykli łączenia
• Moment dokręcania: 0,6 Nm

Powyższe parametry pokazują, jak wygląda typowa konfiguracja M8 w zastosowaniach czujnikowych. W praktyce ta specyfikacja przekłada się na szczelność i powtarzalność montażu (ring + moment dokręcania), stabilną pracę w zmiennych warunkach temperaturowych oraz trwałość odpowiednią dla instalacji stałych i serwisu.

Parametry elektryczne

• Napięcie znamionowe: 60 V AC/DC
• Znamionowe napięcie udarowe: 1500 V
• Prąd znamionowy (40°C): maks. 4 A
• Rezystancja izolacji: ≥ 100 MΩ
• Rezystancja styku: ≤ 5 mΩ

Parametry elektryczne są dopasowane do typowych aplikacji automatyki: czujników, wejść/wyjść PLC i sygnałów sterujących. Złocone styki zapewniają stabilność sygnału i odporność na utlenianie, a wysoka rezystancja izolacji ogranicza ryzyko prądów upływu w trudniejszych warunkach środowiskowych.

Podłączenie / okablowanie

• Sposób podłączenia: zaciski śrubowe
• Wyjście kabla: 3.5–5 mm
• Przekrój przewodu: 0.14–0.5 mm²

Zaciski śrubowe ułatwiają szybki montaż i serwis w terenie. Zakres przewodów i wyjścia kabla jest zgodny z typowym okablowaniem czujnikowym, co przyspiesza modernizacje i wymiany w UR.

Materiały

• Obudowa: PA
• Uszczelnienie: NBR
• Styki: miedź złocona
• Części metalowe: miedź niklowana
• UL 94: HB

Zastosowane materiały wspierają trwałość połączenia: PA zapewnia odporność mechaniczną i stabilność wymiarową, NBR utrzymuje elastyczność uszczelnienia, a złocone styki zapewniają niską rezystancję i stabilny sygnał przez długi czas.

Normy i zgodność

• IEC 61076-2-101
• CE, RoHS

Montaż i serwis – perspektywa Utrzymania Ruchu

Kompatybilność z popularnym okablowaniem, dostępność wariantów M8/M12 (proste/kątowe, męskie/żeńskie) oraz powtarzalny docisk ringu dzięki prawidłowemu momentowi dokręcania przekładają się na prosty montaż i szybki serwis. Dobrze dobrane połączenie pozostaje w tle pracy systemu – i właśnie dlatego realnie wspiera ciągłość produkcji.

Podsumowanie

Niezawodność instalacji automatyki przemysłowej jest efektem spójnego działania całego połączenia – czujnika, przewodu, wtyczki M8 lub M12, ringu uszczelniającego oraz prawidłowego montażu. W tym układzie uszczelnienie ringu pełni kluczową rolę w ochronie przed pyłem i wodą oraz w utrzymaniu klasy IP67 przez cały okres eksploatacji.

FAQ – wtyczki M8 i M12 we wszystkich konfiguracjach

Czym różnią się wtyczki M8 i M12?

M8 są stosowane głównie w kompaktowych aplikacjach czujnikowych, natomiast M12 są bardziej uniwersalne i powszechnie wykorzystywane w instalacjach maszynowych i automotive.

Kiedy wybrać M8, a kiedy M12?

M8 wybiera się najczęściej wtedy, gdy liczy się oszczędność miejsca i kompaktowy montaż przy czujniku. M12 sprawdzają się w bardziej uniwersalnych instalacjach maszynowych oraz tam, gdzie standaryzuje się okablowanie w całej linii.

Czy wtyczki M8 i M12 występują w wersjach prostych i kątowych?

Tak. Oba standardy są dostępne w wersjach prostych i kątowych. Wybór zależy od geometrii maszyny i prowadzenia przewodu, a nie od różnic w szczelności czy trwałości.

Czy dostępne są wersje męskie i żeńskie (M8 i M12)?

Tak. Wtyczki M8 i M12 są dostępne w wersjach męskich i żeńskich, co umożliwia dowolną konfigurację instalacji i ułatwia modernizacje.

Czy wersja kątowa uszczelnia się gorzej niż prosta?

Nie. O szczelności decyduje ring uszczelniający oraz prawidłowy moment dokręcania, a nie geometria wyjścia przewodu.

Jaką rolę pełni ring uszczelniający w wtyczkach M8 i M12?

Ring uszczelniający stanowi kluczową barierę dla pyłu i wilgoci. Współpracując z gniazdem i gwintem, umożliwia realne utrzymanie stopnia ochrony IP67 oraz stabilność połączenia w długim okresie.

Czy IP67 wystarcza w środowisku zapylonym automotive?

Tak. IP67 zapewnia pełną pyłoszczelność oraz skuteczną ochronę przed wilgocią w typowych warunkach przemysłowych i automotive.

Jakie znaczenie ma moment dokręcania (np. 0,6 Nm dla M8)?

Prawidłowy moment dokręcania zapewnia właściwy docisk ringu uszczelniającego, co bezpośrednio wpływa na szczelność oraz trwałość połączenia.

Czy wtyczki M8 i M12 nadają się do instalacji stałych?

Tak. Trwałość na poziomie co najmniej 100 cykli łączenia sprawia, że są one przeznaczone głównie do instalacji stałych oraz sporadycznego serwisu.

Gdzie wtyczki M8 i M12 są najczęściej stosowane?

Najczęściej spotyka się je na liniach montażowych automotive, w zapylonych strefach produkcyjnych, na przenośnikach, stanowiskach obróbczych oraz w instalacjach czujnikowych pracujących w trybie ciągłym.
