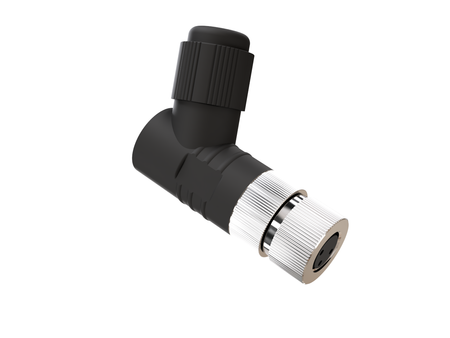

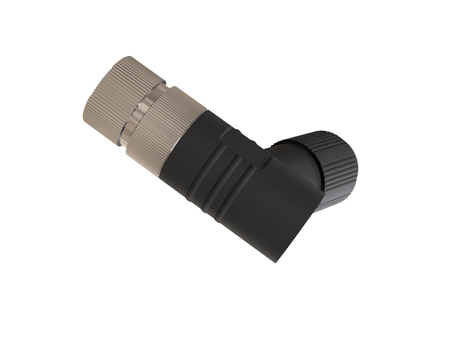

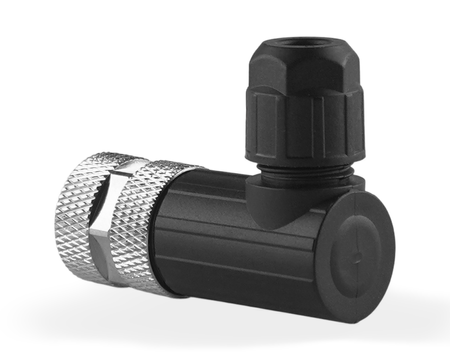

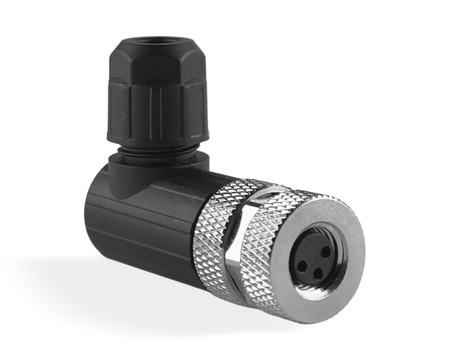

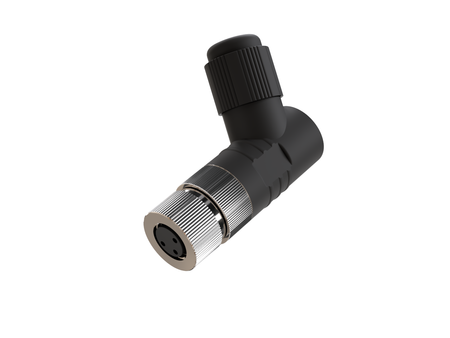

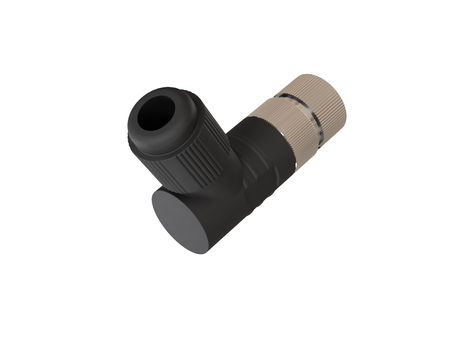

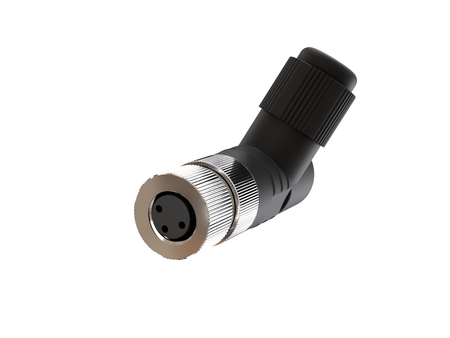

Wtyczka M8 3-pin żeńska kątowa – złącze do czujników i automatyki przemysłowej

Wtyczka M8 3-pin żeńska kątowa do samodzielnego zarobienia na przewodzie – gniazdo (złącze żeńskie), kodowanie A, z zaciskami śrubowymi. Żyły przykręca się do zacisków śrubkami imbusowymi, bez lutowania – klucz imbusowy jest w zestawie z wtyczką. Wtyczka przyjmuje przewód o średnicy 3,5–5 mm. Przewód wychodzi z wtyczki pod kątem 90°.

Zastosowanie

Gniazdo M8 3-pin kodowane A łączy się z wtykiem M8 3-pin kodowanym A – między innymi z czujnikami, ale także z innymi urządzeniami automatyki z takim złączem.

Pasuje do czujników trójprzewodowych M8 z jednym wyjściem PNP albo NPN (NO albo NC). Gniazdo nakręca się na wtyk czujnika.

Złącze jest wykonane według normy IEC 61076-2-104 (kodowanie A), więc pasuje także do czujników i urządzeń innych marek z wtykiem M8 kodowanym A.

Układ pinów – M8 3-pin, gniazdo

Pin	Funkcja w czujniku	Kolor żyły
1	zasilanie + (L+)	brązowy (BN)
3	zasilanie 0 V (L−)	niebieski (BU)
4	wyjście	czarny (BK)

Widok od strony styków. Przypisanie pinów i kolory żył są zgodne z normą IEC 60947-5-2, według której podłącza się czujniki zbliżeniowe różnych marek – tak samo są wykonane czujniki i przewody Nexotec. W innych urządzeniach funkcję pinów określa ich dokumentacja.

Montaż i warunki pracy

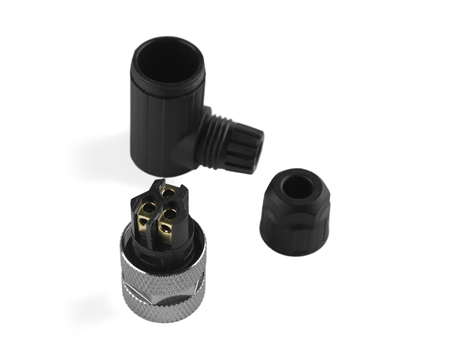

Przewód: średnica 3,5–5 mm, żyły 0,14–0,5 mm². Połączenie: zaciski śrubowe. Żyły przykręca się do zacisków śrubkami imbusowymi – klucz imbusowy jest w zestawie z wtyczką. Moment dokręcania nakrętki: 0,4 Nm. Stopień ochrony IP67 złącze osiąga po wpięciu i dokręceniu nakrętki. Temperatura pracy: −40…+85 °C.

Dane techniczne

• Złącze: M8, 3 piny, kodowanie A, gniazdo (złącze żeńskie), kątowe 90°
• Wymiary: długość 34,5 mm, wysokość 25,6 mm
• Podłączenie: zaciski śrubowe, żyły 0,14–0,5 mm², przewód 3,5–5 mm
• Napięcie znamionowe: 60 V AC/DC
• Znamionowe napięcie udarowe: 1500 V
• Prąd znamionowy: maks. 4 A (40 °C)
• Stopień ochrony: IP67 (po dokręceniu)
• Temperatura pracy: −40…+85 °C
• Liczba cykli łączenia: co najmniej 100
• Materiały: obudowa PA, uszczelnienie NBR, styki z miedzi złoconej, części metalowe z miedzi niklowanej
• Ekranowanie: brak
• Norma złącza: IEC 61076-2-104

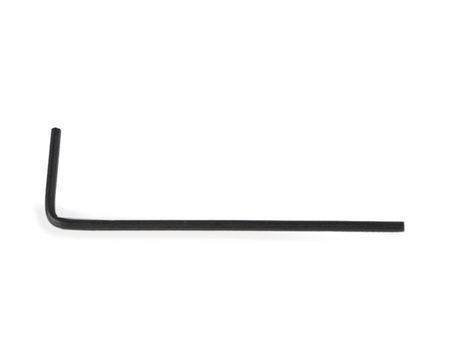

• W zestawie: klucz imbusowy do śrubek zacisków

Najczęstsze pytania

Czy wtyczkę trzeba lutować?
Nie. Żyły przykręca się do zacisków śrubowych.

Czy do montażu potrzebne są narzędzia?
Tylko klucz imbusowy do śrubek zacisków – jest w zestawie z wtyczką.

Jaki przewód pasuje do wtyczki M8?
Przewód o średnicy 3,5–5 mm z żyłami 0,14–0,5 mm².

Jak podłączyć czujnik do wtyczki M8 3-pin?
Według normy IEC 60947-5-2: pin 1 – zasilanie + (L+), pin 3 – zasilanie 0 V (L−), pin 4 – wyjście.

Czy pasuje do czujnika NPN?
Tak. Układ pinów jest taki sam dla czujników PNP i NPN.

Czy wtyczka jest szczelna?
Tak – IP67, po wpięciu złącza i dokręceniu nakrętki.

Czy wtyczka jest ekranowana?
Nie, to wtyczka nieekranowana.

Ile razy można rozłączać złącze?
Złącze wytrzymuje co najmniej 100 cykli łączenia.

Czy jest gotowy przewód z takim złączem?
Tak – mamy przewody M8 3-pin z fabrycznie zalanym gniazdem: proste i kątowe, PUR albo PVC, 3 m i 5 m, także z diodami LED. Nie trzeba wtedy zarabiać złącza.

Jakie inne wykonania są dostępne?
Wtyczki M8 3-pin mamy też w wersjach: żeńska prosta (P8-3S); męska prosta (P8-3MS); męska kątowa (P8-3MR).
