Wtyczka M12 5-pin żeńska kątowa – złącze do czujników i automatyki przemysłowej

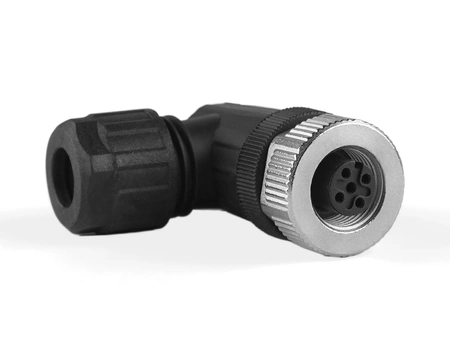

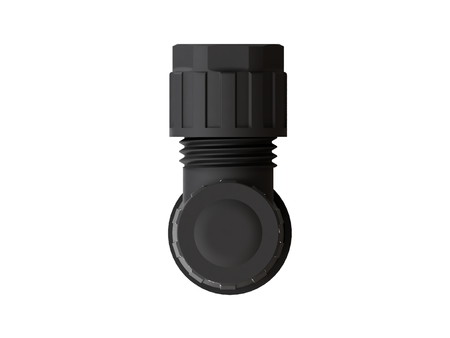

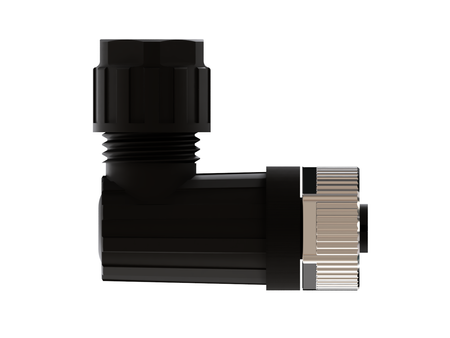

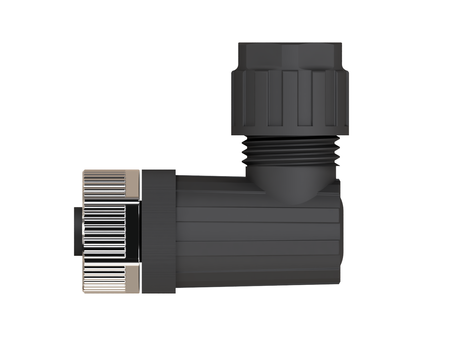

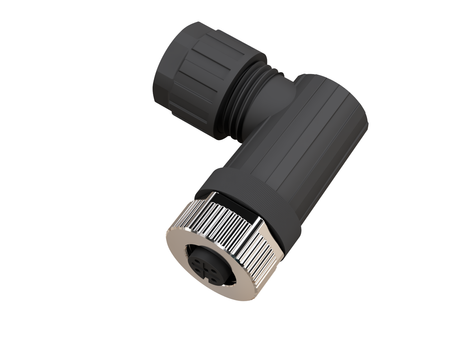

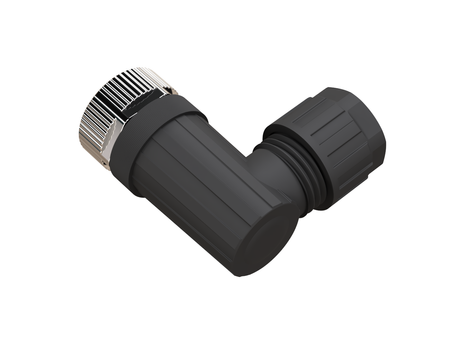

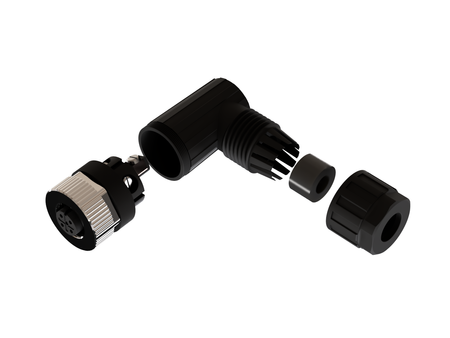

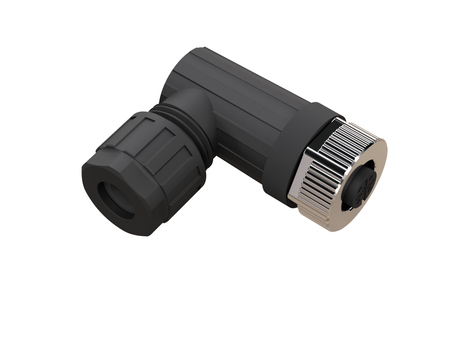

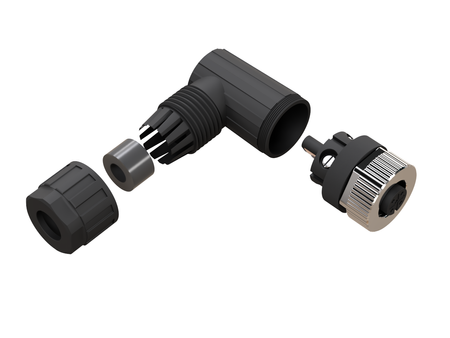

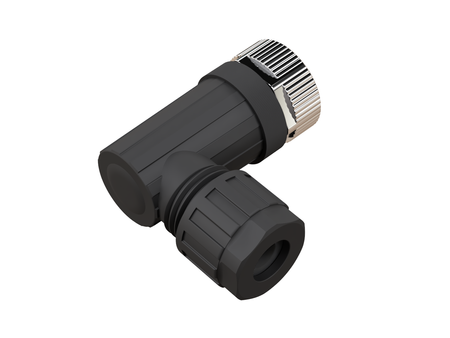

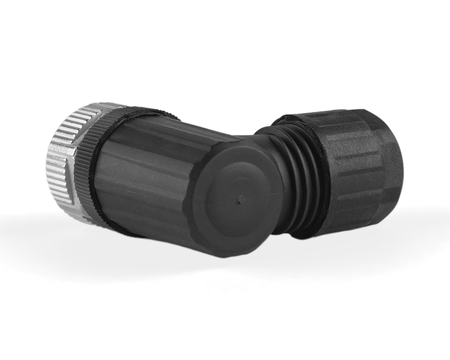

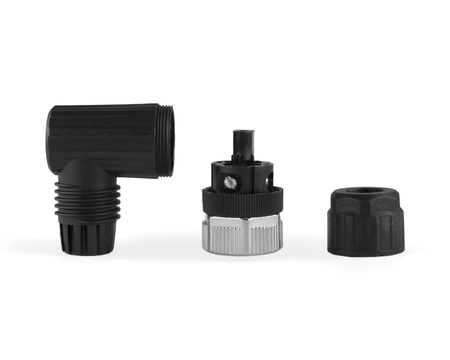

Wtyczka M12 5-pin żeńska kątowa do samodzielnego zarobienia na przewodzie – gniazdo (złącze żeńskie), kodowanie A, z zaciskami śrubowymi. Żyły przykręca się do zacisków, bez lutowania, a wtyczka przyjmuje przewód o średnicy 4–6 mm. Przewód wychodzi z wtyczki pod kątem 90°.

Zastosowanie

Gniazdo M12 5-pin kodowane A łączy się z wtykiem M12 4- albo 5-pin kodowanym A – między innymi z czujnikami, ale także z innymi urządzeniami automatyki z takim złączem.

Pasuje do czujników M12 z wtykiem 4- albo 5-pin, z wyjściem PNP albo NPN – z jednym wyjściem albo z dwoma wyjściami NO i NC (wyjście NO jest na pinie 4, a NC na pinie 2). Gniazdo nakręca się na wtyk czujnika.

Przy czujniku z wtykiem 4-pin, w tym przy czujnikach Nexotec M12, do piątego pinu wtyczki nic się nie podłącza, a on nie przeszkadza w podłączeniu czujnika.

Złącze jest wykonane według normy IEC 61076-2-101 (kodowanie A), więc pasuje także do czujników i urządzeń innych marek z wtykiem M12 kodowanym A.

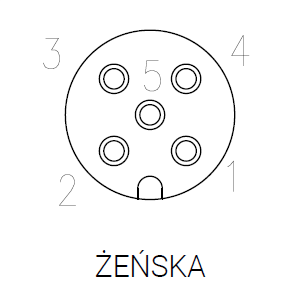

Układ pinów – M12 5-pin, gniazdo

Pin	Funkcja w czujniku	Kolor żyły
1	zasilanie + (L+)	brązowy (BN)
2	drugie wyjście (NC)	biały (WH)
3	zasilanie 0 V (L−)	niebieski (BU)
4	wyjście (NO)	czarny (BK)
5	nieużywany przy czujniku z wtykiem 4-pin	–

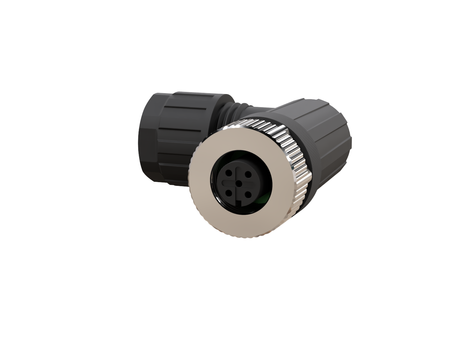

Widok od strony styków. Przypisanie pinów i kolory żył są zgodne z normą IEC 60947-5-2, według której podłącza się czujniki zbliżeniowe różnych marek – tak samo są wykonane czujniki i przewody Nexotec. W innych urządzeniach funkcję pinów określa ich dokumentacja.

Pin 5: czujniki Nexotec nie mają piątego pinu. Wtyczkę 5-pin stosuje się między innymi przy przewodach z ekranem i z żyłą uziemienia – w przewodach 5-żyłowych pin 5 ma zwykle żyłę zielono-żółtą (GN/YE). Funkcję pinu 5 określa urządzenie, do którego podłącza się przewód.

Montaż i warunki pracy

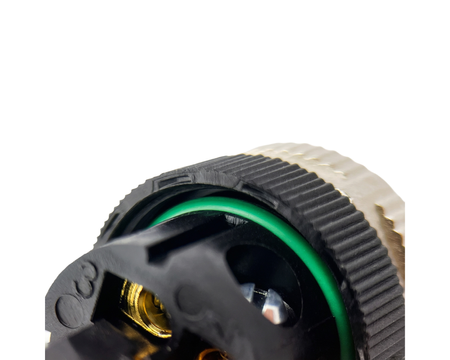

Przewód: średnica 4–6 mm, żyły do 1,5 mm². Połączenie: zaciski śrubowe. Żyły przykręca się śrubkami pod śrubokręt płaski. Moment dokręcania nakrętki: 0,6 Nm. Stopień ochrony IP67 złącze osiąga po wpięciu i dokręceniu nakrętki. Temperatura pracy: −40…+85 °C.

Dane techniczne

• Złącze: M12, 5 pinów, kodowanie A, gniazdo (złącze żeńskie), kątowe 90°

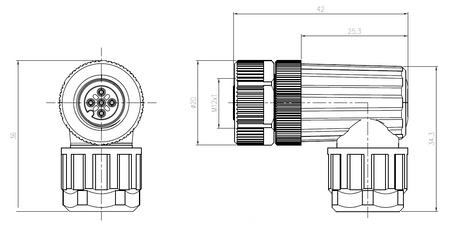

• Wymiary: długość 42 mm, wysokość 36 mm
• Podłączenie: zaciski śrubowe, żyły do 1,5 mm², przewód 4–6 mm
• Napięcie znamionowe: 60 V AC/DC
• Znamionowe napięcie udarowe: 1500 V
• Prąd znamionowy: maks. 4 A (40 °C)
• Stopień ochrony: IP67 (po dokręceniu)
• Temperatura pracy: −40…+85 °C
• Liczba cykli łączenia: co najmniej 100
• Materiały: obudowa PA, uszczelnienie NBR, styki z miedzi złoconej, części metalowe z miedzi niklowanej
• Ekranowanie: brak
• Norma złącza: IEC 61076-2-101

Najczęstsze pytania

Czy wtyczkę trzeba lutować?
Nie. Żyły przykręca się do zacisków śrubowych.

Czy do montażu potrzebne są narzędzia?
Tak – śrubokręt płaski. Żyły przykręca się do zacisków śrubkami pod śrubokręt płaski.

Jaki przewód pasuje do wtyczki M12?
Przewód o średnicy 4–6 mm z żyłami do 1,5 mm².

Jak podłączyć czujnik do wtyczki M12 5-pin?
Według normy IEC 60947-5-2: pin 1 – zasilanie + (L+), pin 2 – drugie wyjście (NC), pin 3 – zasilanie 0 V (L−), pin 4 – wyjście (NO). Pin 5 zostaje niepodłączony.

Czy pasuje do czujnika NPN?
Tak. Układ pinów jest taki sam dla czujników PNP i NPN.

Czy wtyczka jest szczelna?
Tak – IP67, po wpięciu złącza i dokręceniu nakrętki.

Czy wtyczka jest ekranowana?
Nie, to wtyczka nieekranowana.

Czy gniazdo 5-pin pasuje do czujnika z wtykiem 4-pin?
Tak. Do piątego pinu wtyczki nic się wtedy nie podłącza, a on nie przeszkadza w podłączeniu czujnika.

Dlaczego wtyczka 5-pin ma napięcie znamionowe 60 V, a 4-pin 250 V?
Takie napięcie norma IEC 61076-2-101 przewiduje dla złączy M12 kodowanych A z pięcioma stykami; wersje 3- i 4-pin mają 250 V AC/DC.

Ile razy można rozłączać złącze?
Złącze wytrzymuje co najmniej 100 cykli łączenia.

Jakie inne wykonania są dostępne?
Wtyczki M12 5-pin mamy też w wersjach: żeńska prosta (F12-5S); męska prosta (F12-5MS); męska kątowa (F12-5MR).
