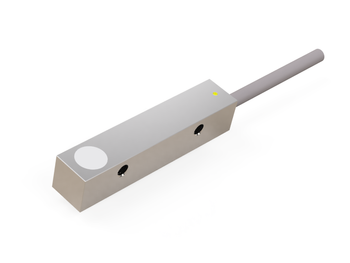

Czym jest czujnik indukcyjny i jak działa?

Czujnik indukcyjny to bezkontaktowy sensor zbliżeniowy, będący fundamentem automatyki przemysłowej. Służy do precyzyjnego wykrywania obiektów wykonanych z metali – zarówno ferromagnetycznych (jak stal), jak i nieferromagnetycznych (jak aluminium czy miedź). Jego działanie opiera się na zaawansowanych zjawiskach elektromagnetycznych, co sprawia, że jest urządzeniem niezwykle odpornym na trudne warunki środowiskowe. Ponieważ czujnik nie musi fizycznie dotykać wykrywanego detalu, nie podlega zużyciu ściernemu, co pozwala na nieprzerwaną pracę przez miliony cykli.

Proces detekcji krok po kroku:

• Generowanie pola magnetycznego: Sercem czujnika jest generator wysokiej częstotliwości (oscylator LC). Zasilana cewka indukuje zmienne pole elektromagnetyczne, które przenika przez czoło czujnika i tworzy tzw. aktywną strefę detekcji przed sensorem.
• Indukowanie prądów wirowych: Gdy w zasięgu pola magnetycznego pojawi się przedmiot metalowy, w jego objętości – zgodnie z prawem indukcji Faradaya – zaczynają płynąć tzw. prądy wirowe (prądy Foucaulta). Ich intensywność zależy od właściwości elektrycznych i magnetycznych materiału.
• Tłumienie oscylacji: Prądy wirowe generują własne pole magnetyczne, które jest skierowane przeciwnie do pola czujnika. Powoduje to wymuszone pobranie energii z oscylatora, co skutkuje zauważalnym spadkiem amplitudy jego drgań.
• Przetwarzanie sygnału i przełączenie: Układ elektroniczny czujnika (demodulator i komparator) w czasie rzeczywistym monitoruje amplitudę drgań oscylatora. Gdy amplituda spadnie poniżej ustalonego progu, komparator zmienia stan wyjścia czujnika, informując sterownik PLC o obecności detalu.

Budowa typowego czujnika indukcyjnego

Współczesny czujnik to precyzyjny układ elektroniczny, który mimo niewielkich rozmiarów musi wytrzymać ekstremalne warunki pracy. Jego konstrukcja składa się z kluczowych bloków funkcjonalnych:

• Obudowa: Wykonana z niklowanego mosiądzu, stali nierdzewnej lub specjalistycznych tworzyw. Stanowi nie tylko ramę montażową, ale także ekran elektromagnetyczny, który chroni wewnętrzną elektronikę przed zakłóceniami.
• Czoło pomiarowe (aktywne): Punkt emisji pola magnetycznego. W wykonaniach przemysłowych jest to element wykonany z materiałów o wysokiej udarności i odporności termicznej, co zapobiega awariom wynikającym z przypadkowych uderzeń detalu.
• Cewka i rdzeń ferrytowy: Uzwojenie miedziane umieszczone na rdzeniu ferrytowym. Rdzeń ten pełni rolę "soczewki" magnetycznej – skupia strumień pola w konkretnym kierunku, co nadaje czujnikowi pożądaną charakterystykę kierunkową.
• Oscylator (Generator LC): Układ odpowiedzialny za generowanie ciągłej fali elektromagnetycznej o wysokiej częstotliwości (zazwyczaj od 100 kHz do 1 MHz).
• Demodulator sygnału: Blok, który odfiltrowuje szum i przetwarza zmienną amplitudę oscylacji na stabilny sygnał napięciowy poddawany dalszej analizie.
• Komparator (układ progowy): To "mózg" czujnika, który porównuje sygnał z demodulatora z wartością referencyjną. Dzięki histerezie (różnicy między punktem przełączenia a punktem wyłączenia) komparator zapobiega drganiom sygnału wyjściowego w sytuacji, gdy detal znajduje się dokładnie na granicy zasięgu.
• Stopień wyjściowy: Układ tranzystorowy (PNP lub NPN), który pełni funkcję łącznika w obwodzie sterowania. Wysokiej klasy czujniki NEXOTEC wyposażone są w zaawansowane zabezpieczenia: przeciwzwarciowe (nieodwracalne uszkodzenie czujnika przy zwarciu wyjścia do masy jest wykluczone), ochronę przed odwrotną polaryzacją oraz filtry przeciwprzepięciowe, które chronią elektronikę przed impulsami wysokiego napięcia występującymi w maszynach przy załączaniu dużych indukcyjności (np. silników).

Wybór technologii: Tabela decyzyjna

Dobór odpowiedniego czujnika to nie tylko kwestia parametrów katalogowych, ale przede wszystkim przewidzenia warunków, w jakich urządzenie będzie pracować przez najbliższe lata. Poniższe zestawienie pomoże Ci podjąć decyzję w oparciu o krytyczne czynniki aplikacyjne.

Kluczowa wskazówka dla inżyniera Utrzymania Ruchu:

Pamiętaj o zasadzie bezpiecznej strefy Sa. Nigdy nie projektuj aplikacji, w której czujnik działa na granicy swojego zasięgu (blisko Sn). Zawsze przyjmuj, że rzeczywisty, stabilny zasięg operacyjny to około 80% wartości znamionowej. Dzięki temu wyeliminujesz problem fałszywych sygnałów wywołanych drganiami maszyny, zmianami temperatury czy lekkim zabrudzeniem czoła czujnika.

PNP czy NPN – który czujnik indukcyjny wybrać do sterownika PLC?

Wybór między czujnikiem PNP a NPN to jedna z najważniejszych decyzji projektowych. Decyduje o tym, czy sygnał z czujnika "podaje" zasilanie do wejścia sterownika, czy też "zwiera" wejście do masy (0V). Zrozumienie różnicy jest kluczowe dla poprawnej komunikacji z modułami wejściowymi PLC.

Czym różnią się technicznie?

• Czujnik PNP (Source - źródło): W momencie detekcji czujnik podaje na przewód wyjściowy potencjał dodatni zasilania (+24V). Jest to standard w większości nowoczesnych instalacji przemysłowych w Europie i Ameryce Północnej.
• Czujnik NPN (Sink - ujście): W momencie detekcji czujnik zwiera przewód wyjściowy do masy (0V). Popularny głównie w starszych instalacjach, w Azji oraz w specyficznych aplikacjach, gdzie logika sterowania wymaga aktywacji stanem niskim.

Dlaczego wybiera się dany typ?

Wybór podyktowany jest zazwyczaj architekturą sterownika PLC oraz bezpieczeństwem:

• PNP – Bezpieczeństwo przede wszystkim: W systemie PNP, jeśli przewód sygnałowy zostanie przypadkowo przetarty i dotknie metalowej obudowy maszyny (uziemionej), nie nastąpi fałszywe załączenie wejścia. W systemie NPN takie zwarcie do masy byłoby zinterpretowane przez sterownik jako sygnał "obiekt wykryty", co może być niebezpieczne dla ruchu maszyny.
• NPN – Zaszłości i specyficzne standardy: Systemy NPN często spotyka się w bardzo starych maszynach importowanych lub w sytuacjach, gdzie stosuje się specjalistyczne, tanie czujniki o uproszczonej konstrukcji tranzystorowej.

Porównanie i podłączenie

Jak to podłączyć do PLC?

Podłączenie zależy od konfiguracji karty wejść sterownika:

• Do PLC PNP (standard): Czujnik podłącza się brązowym do +24V, niebieskim do 0V, a czarny (sygnał) do wejścia PLC. Wejście PLC musi mieć wspólną masę z zasilaniem czujnika.
• Do PLC NPN: Czujnik podłącza się brązowym do +24V, niebieskim do 0V, a czarny (sygnał) do wejścia PLC. W tym przypadku wejście PLC "oczekuje" na zwarcie do masy, co oznacza, że common karty wejść sterownika musi być podpięty do +24V.

Ważna uwaga: Niektóre nowoczesne sterowniki PLC posiadają karty wejściowe typu Universal, które automatycznie rozpoznają, czy sygnał przychodzi z czujnika PNP czy NPN, ale przy projektowaniu nowych maszyn zawsze zaleca się trzymanie jednego standardu (obecnie prawie wyłącznie PNP) dla całej instalacji.

Zaawansowane parametry czujników indukcyjnych: Zrozumieć fizykę pracy

Poza zasięgiem (Sn, Sr, Sa), profesjonalny dobór czujnika wymaga analizy parametrów dynamicznych i środowiskowych. Zrozumienie ich wpływu pozwala wyeliminować błędy, które najczęściej prowadzą do awaryjnego zatrzymania linii produkcyjnej.

Histereza (H) – stabilność punktu przełączania

Histereza to różnica między odległością, przy której czujnik się załącza (obiekt się zbliża), a odległością, przy której się wyłącza (obiekt się oddala).

• Jak działa: Elektronika celowo wprowadza "martwy punkt", aby uniknąć drgania przekaźnika lub wejścia PLC, gdy detal minimalnie drga w pobliżu granicy detekcji.
• Wady i zalety: Zbyt mała histereza powoduje "migotanie" sygnału przy niestabilnym ustawieniu. Zbyt duża może uniemożliwić precyzyjne pozycjonowanie.
• Kiedy wybierać: W aplikacjach z wibracjami (np. przenośniki wibracyjne) wybieraj czujniki z wyraźną histerezą (ok. 10-15%).

Częstotliwość przełączania (f) – dynamika detekcji

To maksymalna liczba cykli detekcji (załączenie i wyłączenie) w ciągu jednej sekundy.

• Od czego zależy: Głównie od indukcyjności cewki oraz wydajności układu demodułacji. Im większy czujnik (większa cewka), tym zazwyczaj niższa częstotliwość przełączania.
• Wady i zalety: Wysokie "f" pozwala na liczenie bardzo drobnych detali na szybkich liniach (np. butelki na taśmie). Wadą jest większa wrażliwość na zakłócenia elektromagnetyczne w otoczeniu.
• Kiedy wybierać: Przy prędkościach taśmy powyżej 1-2 m/s zawsze sprawdzaj, czy f wystarczy do zarejestrowania obiektu.

Dryft temperaturowy – stabilność w trudnych warunkach

Parametr określający, o ile zmieni się zasięg detekcji w zależności od temperatury otoczenia.

• Dlaczego występuje: Wzrost temperatury zmienia rezystancję uzwojeń cewki oraz parametry magnetyczne rdzenia ferrytowego.
• Wady i zalety: Tani czujnik może zmienić swój zasięg o 20% przy zmianie temperatury o 50°C, co w precyzyjnych układach oznacza błąd detekcji. Czujniki klasy premium posiadają układy kompensacji temperatury.
• Kiedy wybierać: W aplikacjach przy piecach, wtryskarkach lub w chłodniach – tam, gdzie temperatura zmienia się dynamicznie w trakcie pracy maszyny.

Wpływ napięcia zasilania (Tolerancja napięcia)

Wahania napięcia w sieci zakładowej wpływają na pole magnetyczne generowane przez cewkę.

• Techniczne znaczenie: Większość czujników klasy przemysłowej obsługuje zakres 10-30V DC. Stabilizowane wyjście oznacza, że wahania w tym zakresie nie wpływają na stały zasięg detekcji.
• Na co wpływa: Niestabilne zasilanie przy czujnikach niskiej jakości powoduje, że "punkt przełączenia" czujnika pływa wraz ze spadkami napięcia (np. przy załączeniu silnika).

Tabela porównawcza parametrów specjalistycznych

Jak skutecznie diagnozować i rozwiązywać problemy z czujnikami indukcyjnymi?

Utrzymanie ruchu to wyścig z czasem. Aby skutecznie rozwiązywać problemy z czujnikami, warto przyjąć ustrukturyzowane podejście, które wyklucza przypadkowe działania. Poniższa metodologia pozwala szybko znaleźć źródło usterki.

Algorytm rozwiązywania problemów krok po kroku

• Krok 1: Weryfikacja wizualna (Checklist): Sprawdź stan fizyczny czujnika. Czy czoło nie jest uszkodzone, pęknięte lub oblepione wiórami metalowymi? Czy przewód nie jest przetarty lub zgnieciony w prowadniku kablowym? Często to proste uszkodzenie mechaniczne jest przyczyną awarii.
• Krok 2: Kontrola diody LED: Większość czujników posiada diodę statusu. Jeśli dioda się nie świeci mimo obecności metalu, problemem jest zasilanie. Jeśli świeci, ale sterownik nie reaguje, problemem jest połączenie sygnałowe lub niedopasowanie logiki (PNP/NPN).
• Krok 3: Test multimetrem: Użyj multimetru zgodnie z procedurą diagnostyczną, aby sprawdzić, czy czujnik realnie podaje napięcie na wyjściu. Jeśli czujnik "reaguje" (dioda świeci), a multimetr pokazuje 0V na wyjściu, oznacza to uszkodzenie wewnętrznego tranzystora wyjściowego.
• Krok 4: Weryfikacja wejścia PLC: Jeśli multimetr potwierdza działanie czujnika, a dioda na karcie wejść PLC się nie zapala, winna jest karta wejściowa sterownika, przerwana żyła sygnałowa lub źle dokręcona kostka przyłączeniowa.

Matryca najczęstszych problemów i rozwiązań

Złote zasady prewencji – jak uniknąć awarii w przyszłości?

• Montaż z zapasem: Nigdy nie montuj czujnika w punkcie, gdzie detal "ociera" o czoło. Zachowaj min. 1-2 mm bezpiecznego dystansu.
• Izolacja kabli: Kable sygnałowe czujników (niskonapięciowe) prowadź zawsze w oddzielnych korytach niż kable zasilające silniki (400V/falowniki).
• Dokręcanie z wyczuciem: Podczas montażu czujników gwintowanych używaj klucza dynamometrycznego lub dokręcaj ręcznie – siła dokręcania przekraczająca zalecenia producenta niszczy obudowę i uszczelnienia.
• Unikanie pętli: Zbyt długie kable zwiń w ósemkę, nie w ciasny zwój – unikniesz tworzenia dodatkowej indukcyjności, która może zbierać zakłócenia z otoczenia.

Czujniki indukcyjne w praktyce: Scenariusze, substytuty i rozwiązania "z życia wzięte"

W automatyce przemysłowej teoria często zderza się z rzeczywistością. Poniżej przedstawiamy przykłady problemów napotykanych na halach produkcyjnych oraz strategie, jak sobie z nimi radzić, gdy czujnik indukcyjny zawodzi lub gdy wymagane jest inne podejście.

Scenariusze "z życia wzięte" i jak je rozwiązywać

• Problem: "Czujnik działa, gdy maszyna jest zimna, ale gubi sygnał, gdy się nagrzeje."

  Diagnoza: Dryft temperaturowy lub rozszerzalność cieplna elementów maszyny. Metalowy detal pod wpływem temperatury może minimalnie zmieniać swoją pozycję lub zmieniać właściwości magnetyczne (choć te drugie w niewielkim stopniu).

  Działanie: Sprawdź, czy nie jesteś na granicy Sa (bezpiecznego zasięgu). Zmniejsz dystans montażowy o 0.5 mm lub wymień czujnik na model z wyższą klasą stabilności temperaturowej.

• Problem: "Opiłki metalu ciągle osiadają na czujniku i powodują fałszywe załączenia."

  Diagnoza: Pole magnetyczne czujnika przyciąga opiłki. Często zdarza się to w tokarkach i frezarkach.

  Działanie: Zastosuj czujnik z funkcją "współczynnika 1" lub, jeśli to nie pomaga, przemyśl ekranowanie mechaniczne (np. wykonanie osłony z tworzywa sztucznego, która odetnie czujnik od strumienia wiórów, ale przepuści pole magnetyczne).

• Problem: "Czujnik uszkadza się mechanicznie co 2 tygodnie."

  Diagnoza: Detal uderza w czujnik podczas podawania.

  Działanie: Jeśli nie możesz zmienić toru detalu, zamień czujnik indukcyjny na czujnik całometalowy lub ukryj go za płytką z teflonu (PTFE). Teflon jest przeźroczysty dla pola magnetycznego, a bardzo odporny na uderzenia i wysoką temperaturę.

Czym zastąpić czujnik indukcyjny? (Alternatywy)

Jeśli czujnik indukcyjny nie zdaje egzaminu, rozważ inne technologie detekcji:

• Czujniki pojemnościowe: Wykrywają wszystko (plastik, metal, ciecz, drewno). Kiedy stosować: Gdy potrzebujesz wykryć obecność produktu spożywczego (np. butelki z wodą) lub poziomu cieczy przez ściankę zbiornika.
• Czujniki fotoelektryczne (optyczne): Wykrywają na znacznie większe odległości (nawet do kilku metrów). Kiedy stosować: Gdy obiekt jest niemetalowy lub gdy musisz wykryć obiekt z odległości, której indukcyjny nigdy nie osiągnie.
• Czujniki ultradźwiękowe: Niewrażliwe na kolor, przezroczystość czy kolor obiektu. Kiedy stosować: Idealne do pomiaru poziomu cieczy lub wykrywania obiektów o bardzo różnych kształtach i materiałach (np. folia, szkło, metal).
• Czujniki laserowe (triangulacyjne): Ekstremalna precyzja (do mikronów). Kiedy stosować: Gdy musisz sprawdzić, czy detal jest poprawnie wciśnięty w gniazdo (sprawdzenie obecności/pozycji).

Matryca wyboru alternatywy

Co możesz zrobić samodzielnie w ramach działań "prewencyjnych"?

• Regularna inspekcja: Wprowadź do harmonogramu utrzymania ruchu (PM) czyszczenie czujników sprężonym powietrzem raz w tygodniu.
• Zarządzanie zapasami: Zawsze miej na magazynie co najmniej 1 czujnik "na wierzchu" (o tym samym typie/złączu).
• Dokumentacja: Zrób zdjęcie poprawnego montażu (odległość od detalu) i wklej w szafie sterowniczej. To oszczędza mnóstwo czasu serwisantom w nocy lub podczas zmian weekendowych.
• Analiza logów: Jeśli masz sterownik PLC z funkcją logowania błędów, ustaw alerty na zbyt częste przełączanie – często awaria poprzedzona jest niestabilną pracą przez kilka dni.

Diagnostyka czujnika indukcyjnego multimetrem – pełna instrukcja inżynierska

Diagnoza multimetrem to najszybsza metoda weryfikacji sensora bez konieczności odłączania go od maszyny. Procedura ta pozwoli Ci wykluczyć usterkę czujnika i skupić się na sterowniku PLC lub okablowaniu.

Przygotowanie do pomiarów

Do poprawnej diagnostyki potrzebujesz multimetru ustawionego na zakres napięcia stałego (DC V). Jeśli czujnik jest zamontowany, najwygodniej pracować bezpośrednio na złączu M12.

• Pin 1 (Brązowy): Zasilanie +24V DC.
• Pin 3 (Niebieski): Masa (0V).
• Pin 4 (Czarny): Wyjście sygnałowe.

Krok 1: Weryfikacja zasilania (Pierwsze ogniwo łańcucha)

Jeśli czujnik nie ma zasilania, nie zadziała. Przyłóż sondy multimetru do pinów 1 i 3:

• Prawidłowy odczyt: 20V - 30V DC (standardowo 24V).
• Brak napięcia: Sprawdź zasilacz, bezpiecznik obwodu wejściowego lub ciągłość kabla (przerwa na żyłach zasilających).

Krok 2: Test wyjścia sygnałowego – "Złota metoda"

To najważniejszy etap. Musisz wiedzieć, czy czujnik jest PNP czy NPN:

Dla typu PNP (najpopularniejsze w Europie):

• Sondę czarną (-) multimetru przyłóż do pinu 3 (masa).
• Sondę czerwoną (+) przyłóż do pinu 4 (sygnał).
• Test: Przy braku metalu powinno być 0V. Po przyłożeniu metalu do czoła czujnika, napięcie powinno skoczyć do poziomu zasilania (~24V).

Dla typu NPN (popularne w azjatyckich maszynach):

• Sondę czerwoną (+) przyłóż do pinu 1 (+24V).
• Sondę czarną (-) przyłóż do pinu 4 (sygnał).
• Test: Przy braku metalu powinno być 0V. Po przyłożeniu metalu napięcie powinno skoczyć do ~24V (pomiędzy plusem a sygnałem).

Krok 3: Weryfikacja logiki NO/NC

Jeśli po wykonaniu powyższych testów czujnik działa odwrotnie, sprawdź, czy nie pomyliłeś typu NO/NC:

• NO (Normally Open): Sygnał pojawia się dopiero po zbliżeniu metalu.
• NC (Normally Closed): Sygnał jest obecny stale, a zanika po zbliżeniu metalu.
• Uwaga: Jeśli masz czujnik NC, to w stanie spoczynku (bez metalu) multimetr powinien pokazywać 24V, a po przybliżeniu metalu 0V.

Krok 4: Test pod obciążeniem (Diagnostyka "na żywo")

Częsty błąd: czujnik działa "na sucho" (pomiar bez podłączonego wejścia PLC), ale po podpięciu sygnał znika. Dlaczego?

• Problem: Uszkodzony tranzystor wyjściowy czujnika. "Na sucho" pokazuje poprawne napięcie, ale nie ma wydajności prądowej, by wysterować wejście PLC (tzw. "miękkie wyjście").
• Test: Podłącz w szereg z multimetrem małą diodę LED lub rezystor obciążający (~1-2 kOhm). Jeśli po podpięciu obciążenia napięcie gwałtownie spada do zera – czujnik jest do wymiany.

Najczęstsze pułapki diagnostyczne

• Pętla masy (Ground Loop): Jeśli mierzysz napięcie względem obudowy maszyny zamiast względem pinu 3, możesz odczytać fałszywe wartości. Zawsze mierz bezpośrednio na pinach czujnika!
• Indukcja elektromagnetyczna: Jeśli kabel biegnie przy falowniku, na multimetrze możesz widzieć "pływające" napięcie (np. 4V-8V) mimo braku metalu. To sygnał, że kabel zbiera zakłócenia – wymień go na ekranowany.
• Zanieczyszczenie: Jeśli multimetr pokazuje 24V nawet bez metalu, sprawdź, czy na czoło czujnika nie przykleił się opiłek magnetyczny.

Fizyka detekcji: Co dzieje się "pod maską" sensora?

Zrozumienie, że czujnik indukcyjny nie jest zwykłym przełącznikiem, lecz zaawansowanym urządzeniem radiowym (pracującym w zakresie kHz), zmienia podejście do diagnostyki. Czujnik wytwarza pole elektromagnetyczne, które jest "tłumione" przez prądy wirowe w metalu. Jeśli detal jest wykonany z materiału o innej przenikalności magnetycznej niż stal (np. aluminium), tłumienie jest słabsze, co wymusza korektę zasięgu przez inżyniera.

Czym można się zaskoczyć w terenie?

• Wpływ grubości detalu: Cienkie blaszki (poniżej 1mm) mogą nie tłumić pola w sposób wystarczający do wyzwolenia sensora. Jeśli detal jest za cienki, czujnik "nie zauważy" go, nawet jeśli fizycznie znajdzie się w zasięgu.
• Prędkość przesuwu: Przy bardzo szybkich detalach (np. w systemach liczenia nakrętek) czujnik może mieć problem z "zauważeniem" obiektu, jeśli częstotliwość przełączania (f) jest zbyt niska.
• Temperatura czoła: Nagrzane czoło z PBT (tworzywa) może stać się miękkie, co powoduje, że przy uderzeniu wiórem czoło zostaje "wgniecione" do środka, trwale zmieniając parametry pracy urządzenia.

Diagnostyka: Metody, których nie znajdziesz w instrukcji

Poza standardowym pomiarem napięcia, inżynierowie UR stosują:

• Test oscyloskopem: Jeśli czujnik "wariuje", podepnij oscyloskop pod przewód sygnałowy. Szukasz "szpilek" napięciowych (spike'ów). Jeśli widzisz wysokie skoki napięcia w momencie załączania się styczników obok, masz dowód na zakłócenia EMC, a nie awarię czujnika.
• Test rezystancji izolacji: W wilgotnych środowiskach (myjki, branża spożywcza) przewód może mieć "upływność". Miernik izolacji wykaże, czy wilgoć nie powoduje przepływu prądu między żyłami, co objawia się niestabilnym działaniem sensora.
• Sprawdzenie "szumu" zasilania: Jeśli zasilacz 24V DC ma duże tętnienia (np. uszkodzony kondensator w zasilaczu), czujnik może "pływać" – czyli zmieniać swój zasięg w czasie rzeczywistym.

Co może Cię zaskoczyć w pracy z czujnikami?

• Wpływ otaczającego metalu: Montaż czujnika w "głębokim otworze" w stalowej płycie powoduje, że czujnik "widzi" ścianki otworu. To drastycznie zmniejsza zasięg wykrywania właściwego detalu. Zawsze zostawiaj prześwit!
• Pole magnetyczne silników: Duże silniki elektryczne (szczególnie przy rozruchu bezpośrednim) generują silne pola rozproszone. Jeśli czujnik jest zbyt blisko korpusu silnika, może generować fałszywe sygnały.
• Przewody w prowadnikach: Zginanie kabla tysiące razy dziennie powoduje pękanie miedzi wewnątrz izolacji. Zawsze stosuj kable o zwiększonej giętkości (High-Flex).
