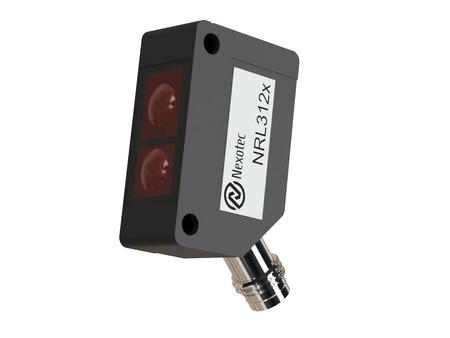

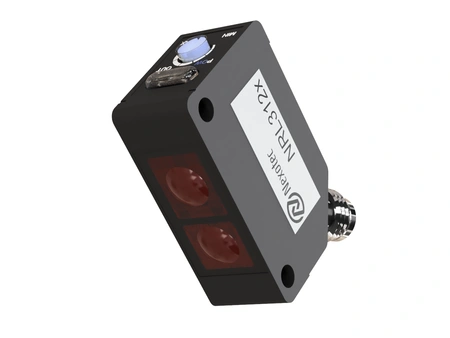

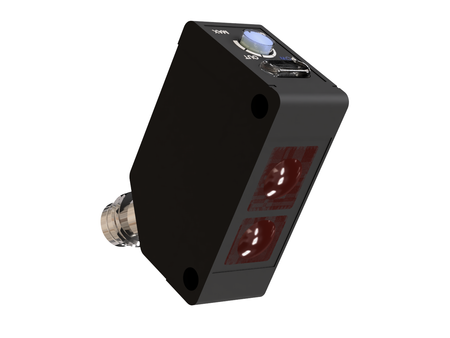

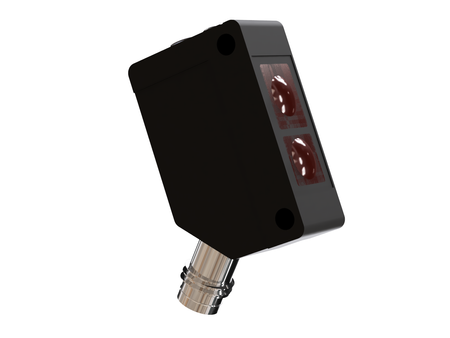

Czujnik optyczny dyfuzyjny wtyczka M8 PNP NO&NC, Sn=350 mm
- Czujnik optyczny dyfuzyjny w kwadratowej obudowie Q31, 31 x 20 x 12 mm. Wykrywa obiekty niemetalowe do 350 mm bez reflektora. Wyjście PNP ze stykiem NO i NC jednocześnie, DC 10-30 V, wtyczka M8 4-pinowa. Obudowa PBT, IP67, czułość z potencjometru.
Produkty subskrypcyjne w twoim koszyku
Ustaw jedną częstotliwość dostaw dla wszystkich produktów subskrypcyjnych z twojego koszyka co:
Produkty subskrypcyjne w twoim koszyku
Czujnik optyczny NRL31205 pracuje w trybie dyfuzyjnym: nadajnik i odbiornik są w jednej obudowie, a wykrycie następuje po odbiciu wiązki podczerwieni od obiektu. Zasięg 350 mm wyznaczono dla białej matowej płytki 200 x 200 mm.

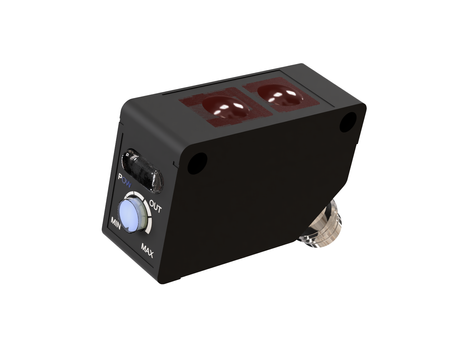

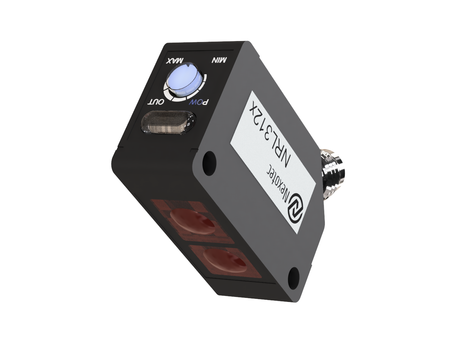

Kwadratowa obudowa Q31 o wymiarach 31 x 20 x 12 mm z tworzywa PBT mieści się tam, gdzie nie ma miejsca na czujnik cylindryczny. Czułość reguluje się potencjometrem, a dwie diody LED pokazują stan wyjścia i obecność zasilania.
Specyfikacja techniczna:
- Rodzaj czujnika: optyczny (fotoelektryczny), tryb dyfuzyjny
- Zakres detekcji: 350 mm, tolerancja ±10% Sn, histereza 15%

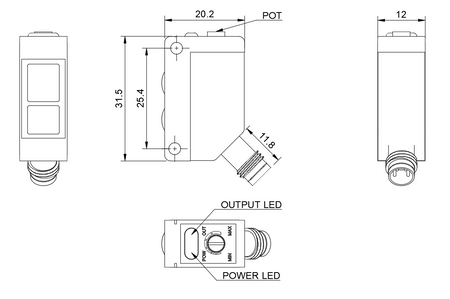

- Obudowa: kwadratowa Q31, 31 x 20 x 12 mm, tworzywo PBT
- Rodzaj wyjścia: PNP
- Funkcja przełączania: NO & NC, oba styki dostępne jednocześnie
- Napięcie zasilania: DC 10-30 V, tętnienie resztkowe do 10%
- Maksymalny prąd wyjściowy: 100 mA, spadek napięcia do 2,0 V
- Częstotliwość przełączania: 500 Hz, czas odpowiedzi 1 ms
- Źródło światła: podczerwień 880 nm, odporność na światło obce powyżej 5000 lx
- Zabezpieczenia: zwarciowe i przed odwrotną polaryzacją
- Stopień ochrony: IP67, temperatura pracy -25 do +55 °C
- Połączenie: wtyczka M8, 4 piny
Zastosowanie
- Wykrywanie obiektów niemetalowych: kartonów, tworzyw, drewna, szkła, czyli tam gdzie czujnik indukcyjny nie zadziała.
- Kontrola obecności opakowań na przenośnikach i w maszynach pakujących.
- Zliczanie detali przesuwających się na taśmie.
- Kontrola poziomu materiału w zasypach i podajnikach.
- Kontrola pozycji palet i pojemników w gniazdach maszyn.
Korzyści/Cechy
- Zasięg 350 mm bez reflektora i bez osobnego nadajnika po drugiej stronie toru
- Wyjście NO i NC jednocześnie, czyli jedna pozycja magazynowa na obie logiki pracy
- Regulacja czułości potencjometrem pozwala dostroić czujnik do koloru i faktury obiektu
- Zabezpieczenie zwarciowe i przed odwrotną polaryzacją zasilania
- Płaska obudowa o grubości 12 mm do montażu w ciasnych gniazdach maszyn
Kiedy wybrać ten model
- Gdy wykrywany materiał nie jest metalem.
- Gdy odległość przekracza zasięg czujników indukcyjnych.
- Gdy nie ma miejsca na reflektor lub nadajnik po drugiej stronie toru.
- Gdy sterownik potrzebuje jednocześnie sygnału NO i NC.
Znamionowy zakres detekcji to kluczowy parametr czujnika indukcyjnego. Oznacza odległość, przy której czujnik zmienia stan wyjścia, gdy metalowy obiekt zbliży się osiowo do jego czoła. Jest to najważniejsza cecha użytkowa czujnika – decyduje o tym, jak blisko musi znaleźć się wykrywany element, aby został zarejestrowany.
