Czujniki indukcyjne całometalowe i teflonowe Nexotec w tłoczniach metali – jak wyeliminować przestoje pras i ochronić narzędzia?

Procesy takie jak głębokie tłoczenie stali, wytłaczanie w metalu, automatyzacja procesów plastycznych oraz automatyczne linie profilowania blach stawiają najwyższe wymagania komponentom automatyki. Ogromne siły nacisku, wszechobecne zanieczyszczenia oraz skrajne obciążenia mechaniczne sprawiają, że klasyczna aparatura kontrolno-pomiarowa UR w tłoczni ulega natychmanistowej degradacji.

Dla działów odpowiedzialnych za utrzymanie ruchu w tłoczni metali, każda awaria to ryzyko uszkodzenia drogich matryc. Rozwiązaniem tych problemów są nowoczesne czujniki dla przemysłu metalowego marki Nexotec – zaprojektowane jako systemy typu heavy duty, łączące odporność mechaniczną z absolutną precyzją detekcji.

---

Wyzwania i problemy: Co niszczy czujniki podczas tłoczenia?

Tradycyjne czujniki zbliżeniowe posiadają czoła wykonane z tworzywa sztucznego. W środowisku, gdzie realizowane jest tłoczenie konstrukcji stalowych i aluminiowych, taka budowa staje się ich największą wadą. Przemieszczające się z dużą prędkością arkusze blach, ostre krawędzie oraz wibracje powodują błyskawiczne ścieranie i pękanie sensorów.

Kolejnym wrogiem elektroniki jest trudne środowisko pracy. Tłocznie wykorzystują agresywne media: oleje antykorozyjne, ciecze technologiczne i chłodziwa. Tradycyjne uszczelnienia poddają się ich działaniu, co prowadzi do zwarć. Dochodzą do tego fałszywe zadziałania, które generują osadzające się na czujnikach opiłki metalowe i gęsta mgła olejowa.

Warto pamiętać, że w procesie produkcyjnym właściwy dobór automatyki to klucz do sukcesu – czujnik w nowoczesnej aplikacji jest tak samo ważny jak sama matryca. Błędna detekcja lub opóźnienie sygnału natychmiast prowadzi do kolizji elementów roboczych. Koszt naprawy lub regeneracji uszkodzonej matrycy to często dziesiątki tysięcy złotych, nie wspominając o stratach wynikających z przestoju prasy i utraty płynności produkcji. Inwestycja w zaawansowane sensory to przede wszystkim element ochrony drogich narzędzi i całej inwestycji technologicznej.

---

Konstrukcja i budowa czujników Nexotec Heavy Duty – Full Metal oraz Teflon

Aby zapewnić ciągłość produkcji i bezpieczeństwo maszyn, niezbędne są czujniki Full Metal do ciężkich warunków. Oferta rozwiązań Nexotec obejmuje zaawansowane czujniki indukcyjne całometalowe, w których zarówno obudowa, jak i całe czoło robocze zostały wyfrezowane z jednego kawałka metalu.

• Jednoczęściowa obudowa czujnika (stal V2A / AISI 303): Zapewnia całkowitą monolityczność konstrukcji. Taki czujnik indukcyjny ze stali nierdzewnej jest w pełni odporny na uderzenia mechaniczne stempla czy blachy.
• Powłoka teflonowa (PTFE): Modele pokryte teflonem gwarantują, że drobiny metali nie przywierają do powierzchni roboczej, eliminując ryzyko fałszywych sygnałów. Wybierz profesjonalne czujniki teflonowe Nexotec, aby zapewnić czystość i stabilność odczytu.
• Stopień ochrony IP69K: Czujniki zbliżeniowe odporne na wysokie ciśnienie i długotrwały kontakt z emulsjami zachowują pełną hermetyczność w najtrudniejszych aplikacjach.

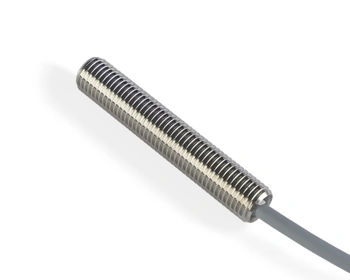

Dopasowanie gabarytów: Czujniki M8, M12 i M18

Działy automatyzacji potrzebują zróżnicowanych średnic do precyzyjnego montażu w tłocznikach. W portfolio znajdują się kompaktowy czujnik indukcyjny M8 całometalowy do pracy w ograniczonych przestrzeniach suwaków, najbardziej uniwersalny i odporny na ścieranie czujnik indukcyjny M12, oraz potężny czujnik zbliżeniowy M18 stalowy (wykonany jako czujnik indukcyjny M18 stal nierdzewna) do pozycjonowania ciężkich elementów konstrukcyjnych. Sprawdź pełną ofertę na czujniki indukcyjne całometalowe i dobierz rozwiązanie dopasowane do Twojej linii. Szczegółowe parametry techniczne i wymiary znajdziesz również pobierając oficjalny Katalog Czujników Całometalowych Nexotec (PDF).

---

Tabela porównawcza rozwiązań czujnikowych w tłoczni

Aby ułatwić optymalny dobór aparatury kontrolno-pomiarowej dla konkretnego stanowiska, poniżej przedstawiamy zestawienie właściwości poszczególnych technologii czujników indukcyjnych Nexotec:

Cecha / Typ czujnika	Standardowy czujnik	Full Metal	Full Metal PTFE (Teflon)	NF – Non-Ferrous (do metali nieżelaznych)
Odporność na uderzenia	★★☆☆☆	★★★★★	★★★★★	★★★★★
Odporność na ścieranie	★★☆☆☆	★★★★★	★★★★★	★★★★★
Odporność na opiłki żelazne	★★☆☆☆	★★★★☆	★★★★★	★★★★★ (Pełna ochrona – brak reakcji)
Odporność na oleje	★★★☆☆	★★★★★	★★★★★	★★★★★
Detekcja aluminium	★★☆☆☆	★★☆☆☆	★★☆☆☆	★★★★★ (Zasięg stabilny, współczynnik = 1)
Praca w trudnych warunkach tłoczni	ograniczona	bardzo dobra	najlepsza (trudne zabrudzenia)	najlepsza dla aluminium i stref z opiłkami

---

Full Metal czy PTFE – który czujnik wybrać?

Wybór między klasycznym wykonaniem całometalowym a wersją powlekaną teflonem (PTFE) zależy od dominującego problemu na danym stanowisku roboczym.

Wariant Full Metal to najlepszy wybór gdy:

• istnieje stałe ryzyko bezpośredniego uderzenia przemieszczającą się blachą lub elementem mechanicznym,
• występują silne drgania, wibracje i obciążenia dynamiczne konstrukcji,
• liczy się maksymalna wytrzymałość mechaniczna samej obudowy i czoła roboczego,
• czujnik pracuje głęboko wewnątrz matrycy lub w ciasnych przestrzeniach oprzyrządowania.

Wariant z powłoką PTFE (Teflon) jest zalecany gdy:

• w strefie detekcji masowo występują drobne opiłki, pył metalowy i drobiny technologiczne,
• na stanowisku panuje wysokie stężenie mgły olejowej, płynów ciągarskich i lepkich chłodziw,
• odcinany lub tłoczony materiał wykazuje tendencję do przyklejania się i osadzania na powierzchni czołowej sensora,
• kluczowa jest łatwość czyszczenia i konserwacji bez ryzyka zarysowania powłoki ochronnej.

Wskazówka aplikacyjna: W wielu nowoczesnych tłoczniach stosuje się oba rozwiązania jednocześnie – czujniki Full Metal w strefach najbardziej narażonych na uderzenia mechaniczne oraz modele PTFE tam, gdzie największym problemem eksploatacyjnym są opiłki i lepkie zabrudzenia.

---

Typ montażu: Czujniki indukcyjne Flush vs. Non-Flush od Nexotec

W zależności od miejsca zabudowy w oprzyrządowaniu technologicznym pras, technicy UR mają do dyspozycji dwa warianty konstrukcyjne:

Czujniki indukcyjne flush do tłoczni: Konstrukcja z czołem wbudowanym umożliwia pełne wkręcenie sensora w metalową płytę matrycy. Gładka powierzchnia sprawia, że czujnik zbliżeniowy czoło wbudowane całometalowe (lub potocznie czujnik indukcyjny czoło wbudowane całometalowe) jest całkowicie schowany, co chroni go przed uszkodzeniem przez przesuwający się arkusz i czyni go maksymalnie odpornym na wycieranie.

Czujniki indukcyjne czoło niewbudowane heavy duty: Warianty typu non-flush oferują znacznie większą strefę czułości. Aby zabezpieczyć wystające czoło w tak trudnych warunkach, czujnik indukcyjny non-flush wzmocniony od Nexotec posiada grubą, stalową ściankę czołową, wytrzymującą uderzenia drobin materiału i zapylenie.

---

Tłoczenie elementów aluminiowych – Czujniki NF do metali nieżelaznych (Współczynnik korekcji = 1)

Współczesny przemysł (szczególnie automotive) masowo wdraża tłoczenie elementów karoserii wykonanych z aluminium. Dla klasycznych sensorów indukcyjnych wykrywanie aluminium wiąże się z dużym problemem – ich zasięg drastycznie spada (nawet o 60%) z racji tzw. współczynnika redukcji dla metali nieżelaznych. Zmusza to automatyków do przysuwania czujnika bardzo blisko detalu, co niemal zawsze kończy się uderzeniem i awarią.

Rozwiązaniem dedykowanym dla tych procesów jest czujnik indukcyjny do aluminium współczynnik korekcji 1 z serii NF. Zaawansowane czujniki NF do metali nieżelaznych (non-ferrous) marki Nexotec gwarantują dokładnie taki sam, stabilny zasięg działania dla aluminium i stali.

Co najważniejsze z punktu widzenia niezawodności ruchu, czujniki z serii NF jako jedyne na rynku charakteryzują się pełną odpornością na zanieczyszczenia opiłkami metalu (żelaznymi). Ponieważ sensor z natury nie reaguje na obecność stali i żelaza, osadzające się na jego czole drobinki, wióry czy szlam magnetyczny są dla niego całkowicie „niewidoczne”. Czujnik wzbudza się wyłącznie w kontakcie z właściwym detalem nieżelaznym (np. aluminiową formatką).

Wykorzystując czujniki zbliżeniowe bez współczynnika redukcji, inżynierowie zyskują bezpieczny dystans detekcji aluminium. Pozwala to na stabilne pozycjonowanie arkuszy aluminium oraz bezbłędną detekcję konstrukcji aluminiowych na tłoczni, bez ryzyka mechanicznego zniszczenia struktury sensora. Systemy te są dostępne jako zaawansowane czujniki indukcyjne NF M12 M18. Przejdź do kategorii czujniki indukcyjne do metali nieżelaznych (non-ferrous) i zapomnij o problemach ze spadkiem zasięgu oraz błędnymi sygnałami wywołanymi przez opiłki na liniach aluminiowych.

---

Poradnik UR: Jak optymalnie dobrać czujnik do tłoczni i prasy?

Dobór odpowiedniego sensora można sprowadzić do kilku prostych i jasnych reguł inżynierskich. Szukając odpowiedzi na pytania typu "jaki czujnik do tłoczni" lub "jaki czujnik do prasy", kieruj się poniższym schematem:

• Jeżeli głównym przetwarzanym materiałem jest stal → Wybierz wykonanie Full Metal.
• Jeżeli realizujesz tłoczenie aluminium lub metali kolorowych i chcesz unikać fałszywych sygnałów od wiórów stalowych → Wybierz serię NF (Non-Ferrous).
• Jeżeli na stanowisku występuje dużo drobnych, lepkich opiłków i gęsty olej → Zastosuj powłokę PTFE (Teflon).
• Jeżeli czujnik jest narażony na uderzenia boczne i musi być schowany w obudowie narzędzia → Wybierz montaż typu Flush (czoło wbudowane).
• Jeżeli detal porusza się po zmiennej trajektorii i potrzebujesz większego zasięgu działania → Wybierz wersję Non-Flush (czoło niewbudowane).

---

Szerokie spektrum zastosowań: Jakie procesy i maszyny wymagają czujników heavy duty?

Zaawansowana automatyzacja procesów plastycznych wykracza daleko poza standardowe operacje prasowania. Specjalistyczne sensory indukcyjne Nexotec wdrażane są w procesach takich jak:

tłoczenie progresywne i tłoczenie transferowe blach, głębokie tłoczenie elementów konstrukcyjnych, szybkie wykrawanie, precyzyjne gięcie, profilowanie i kalibrowanie komponentów, dogniatanie, a także w wymagających układach maszynowych realizujących prasowanie hydrauliczne oraz prasowanie mimośrodowe. Stałe monitorowanie parametrów jest niezbędne również w automatycznych liniach typu coil feeding oraz tam, gdzie pracują automatyczne podajniki taśmy.

Gdzie dokładnie pracują czujniki w poszczególnych elementach prasy?

• Układy podawania materiału: podajnik taśmy, podajnik rolkowy, prostowarka oraz rozwijarka kręgów blachy.
• Strefa robocza narzędzia: tłocznik, matryca oraz ruchomy stempel (kontrolujący pozycję i siłę powrotu).
• Systemy transportu bliskiego i odbioru detali: chwytaki magnetyczne/podciśnieniowe, robot transferowy prasy, automatyczny wyrzutnik detalu oraz przenośnik tawowy odprowadzający gotowe komponenty.

---

Najczęstsze błędy przy montażu czujników indukcyjnych w tłoczniach

Nawet najlepszej jakości czujnik heavy duty może ulec przedwczesnej awarii, jeśli podczas jego instalacji popełniono błędy wykonawcze. Do najczęstszych potknięć na liniach produkcyjnych należą:

1. Błędny dobór typu czoła (montaż flush zamiast non-flush i odwrotnie): Skutkuje to albo mechanicznym ścięciem wystającego czujnika, albo brakiem stabilnego sygnału z racji zbyt małego zasięgu.
2. Zbytnio ograniczona, za mała odległość od detalu: Powoduje, że wibrujący lub odkształcający się podczas tłoczenia arkusz blachy uderza z dużą siłą w czoło robocze.
3. Niewłaściwy moment dokręcenia czujnika: Zbyt mocne dokręcenie kluczem niszczy gwint i wewnętrzną strukturę sensora, z kolei zbyt słabe powoduje luzowanie pod wpływem drgań prasy.
4. Brak odpowiedniego zabezpieczenia przewodu sygnałowego: Luźne kable są łatwo przecinane przez ostre krawędzie spadających odpadów i opiłków.
5. Niewłaściwy dobór średnicy (M8/M12/M18): Stosowanie zbyt małych średnic w miejscach, gdzie wymagany jest solidny, odporny korpus mechaniczny.
6. Montaż w strefie silnego pola elektromagnetycznego: Może wywoływać zakłócenia sygnału i fałszywe stany wysokie na sterowniku PLC.
7. Brak uwzględnienia skrajnej temperatury pracy: Ignorowanie nagrzewania się narzędzi podczas szybkiego tłoczenia seryjnego.

How to wydłużyć żywotność czujników zbliżeniowych?

Aby zmaksymalizować czas bezawaryjnej pracy, wdrożone powinny zostać stałe procedury UR: regularne czyszczenie powierzchni czołowych z nagromadzonych osadów, okresowa kontrola przewodów i połączeń konektorowych, restrykcyjne przestrzeganie zalecanego momentu dokręcenia z użyciem klucza dynamometrycznego, stosowanie mechanicznych osłon lub tulei ochronnych tam, gdzie kolizja jest wysoce prawdopodobna, a także stała kontrola temperatury otoczenia wewnątrz matrycy.

---

Studium przypadku – eliminacja przestojów na linii tłoczenia

Opis problemu: Na automatycznej linii tłoczenia elementów karoserii w zakładzie z sektora automotive, standardowe czujniki indukcyjne z tworzywem sztucznym na czole były wymieniane średnio co 6–8 tygodni. Główną przyczyną powtarzających się awarii były permanentne uszkodzenia mechaniczne wywołane uderzeniami formatek blach oraz osadzające się na powierzchni roboczej ostre opiłki stalowe, wywołujące fałszywe sygnały i blokujące pracę prasy transferowej.

Wdrożone rozwiązanie: Podjęto decyzję o modernizacji oprzyrządowania i zastosowaniu czujników całometalowych Full Metal oraz dedykowanych czujników do metali nieżelaznych serii NF marki Nexotec.

Uzyskane rezultaty po wdrożeniu systemów Nexotec:

• ogólna liczba awarii czujników na linii produkcyjnej spadła o ponad 80%,
• drastycznie skrócono czas nieplanowanych przestojów technologicznych,
• znacznie ograniczono liczbę nagłych interwencji i wyjazdów awaryjnych działu UR,
• poprawiono stabilność pracy prasy, a dzięki całkowitej niewrażliwości czujników NF na opiłki żelazne wyeliminowano problem fałszywych sygnałów.

---

Zastosowanie i aplikacje czujników Nexotec na prasach i tłocznikach

Nowoczesne czujniki indukcyjne do tłoczni pełnią rolę nadrzędnych elementów kontrolnych w automatyzacji pras hydraulicznych oraz pras transferowych i postępowych. Urządzenia marki Nexotec realizują tu kluczowe zadania, takie jak:

• Kontrola obecności detalu na prasie: Weryfikacja, czy formatka blachy leży idealnie w bazie przed wykonaniem cyklu.
• Detekcja podwójnej blachy na prasie: Ochrona stempla i matrycy przed próbą sprasowania dwóch arkuszy jednocześnie, co mogłoby rozsadzić narzędzie.
• Monitorowanie pracy matrycy i kontrola położenia stempla: Nadzór nad prawidłowym powrotem elementów ruchomych prasy.
• Kontrola zacięcia materiału w tłoczniku: Zatrzymanie linii w przypadku nieprawidłowego przesunięcia taśmy w tłocznikach postępowych.
• Czujniki do robotów załadunkowych prasy: Pozycjonowanie ramion chwytaków podających i odbierających gotowe wytłoczki.
• Dodatkowa diagnostyka maszyn tłocznych UR: Kontrola wysuwu podajnika blachy oraz kontrola ciśnienia i pozycji ramion prasy.

---

Co zyskują zakłady produkcyjne i działy Utrzymania Ruchu?

Wdrożenie dedykowanych rozwiązań serii czujniki Nexotec do tłoczni niesie za sobą wymierne korzyści ekonomiczne i operacyjne:

• Eliminacja przestojów na tłoczni: Zastąpienie awaryjnych czujników wersjami o podwyższonej trwałości redukuje nieplanowane przestoje linii produkcyjnych.
• Ochrona narzędzi prasowych: Pewna informacja z czujnika o ułożeniu materiału zapobiega kosztownym regeneracjom matryc i stempli.
• Odporność czujników na wibracje i udary: Konstrukcja heavy duty gwarantuje, że sensor nie ulegnie uszkodzeniu pod wpływem ciągłej pracy udarowej pras.
• Czujniki odporne na emulsje chłodzące, opiłki metalowe i mgłę olejową: Brak fałszywych sygnałów i błędów w odczycie automatyki.
• Łatwa integracja: Każdy uniwersalny czujnik zbliżeniowy z wyjściem PNP NO oraz czujnik o zwiększonym zasięgu działania pozwala na szybki montaż w istniejących układach sterowania PLC.

---

Podsumowanie – Postaw na czujniki indukcyjne Nexotec Heavy Duty

Wytłaczanie i głębokie tłoczenie stali oraz aluminium wymaga zastosowania bezkompromisowych rozwiązań. Stosując czujniki indukcyjne całometalowe, teflonowe oraz dedykowane czujniki NF Nexotec, działy Utrzymania Ruchu inwestują w najwyższą dostępną odporność mechaniczną i środowiskową. Przekłada się to bezpośrednio na optymalizację procesów tłoczenia metali, redukcję kosztów eksploatacji maszyn oraz pełne bezpieczeństwo parku maszynowego.

---

FAQ – Specjalistyczne czujniki Nexotec dla tłoczni (Wiedza w pigułce)

1. Jakie czujniki najlepiej sprawdzają się w tłoczeniu stali?

W procesach obróbki stali niezrównane są czujniki indukcyjne całometalowe (Full Metal). Ich lita struktura wykonana ze stali nierdzewnej gwarantuje pełną odporność mechaniczną na uderzenia twardych detali stalowych oraz wysoką odporność na ścieranie powierzchni roboczej.

2. Czy czujniki Full Metal są odporne na uderzenia blachy?

Tak. W przeciwieństwie do tradycyjnych modeli z plastikowym czołem, czujniki Full Metal posiadają monolityczną, grubą ściankę czołową wyfrezowaną ze stali. Dzięki temu wytrzymują silne uderzenia czołowe i boczne generowane przez przemieszczające się arkusze materiału.

3. Kiedy wybrać wersję PTFE (Teflon)?

Wersje z powłoką PTFE warto wybrać na tych stanowiskach roboczych, gdzie głównym problemem są gorące lub ostre drobinki, silne zapylenie metaliczne oraz gęste, lepkie płyny technologiczne. Teflon zapobiega trwałemu przywieraniu zanieczyszczeń do czoła czujnika, co znacznie ułatwia okresowe czyszczenie.

4. Czy czujnik IP69K można stosować z chłodziwami?

Jak najbardziej. Stopień ochrony IP69K oznacza, że czujnik jest całkowicie hermetyczny. Pozostaje odporny na zalewanie płynami, agresywne emulsje chłodzące, oleje antykorozyjne oraz mycie gorącą wodą pod bardzo wysokim ciśnieniem.

5. Flush czy non-flush – jaki montaż wybrać w tłoczniku?

Wersje flush (czoło wbudowane) wybieramy, gdy czujnik można schować na płasko w płycie montażowej narzędzia, co daje mu maksymalną ochronę mechaniczną. Wersje non-flush (czoło niewbudowane) stosujemy wtedy, gdy priorytetem jest duża strefa czułości i bezpieczne odsunięcie sensora od trajektorii ruchu detalu.

6. Czy czujniki Nexotec nadają się do szybkich pras transferowych?

Tak. Czujniki indukcyjne Nexotec heavy duty charakteryzują się wysoką częstotliwością przełączania oraz wyjątkową odpornością na ciągłe wibracje i udary dynamiczne. Są w pełni przystosowane do pracy w bardzo szybkich liniach transferowych i postępowych.

7. Jak bezbłędnie wykrywać aluminium na liniach profilowania blach?

Do bezbłędnej detekcji aluminium i metali kolorowych należy stosować dedykowane czujniki serii **NF (Non-Ferrous)**. Gwarantują one stabilny zasięg działania ze współczynnikiem korekcji równym 1, eliminując ryzyko kolizji z ruchomym elementem.

8. Co daje technologia czujników NF (Non-Ferrous) w praktyce utrzymania ruchu?

Czujniki z serii NF zapewniają taki sam, duży zasięg działania dla aluminium jak i dla stali (współczynnik redukcji = 1). Największą zaletą jest jednak to, że **czujniki te są w 100% odporne na zanieczyszczenia opiłkami żelaznymi**. Układ elektroniczny ignoruje wióry stalowe i magnetyczny szlam, reagując wyłącznie na właściwy element aluminiowy.

9. Jak dobrać średnicę czujnika (M8, M12 czy M18)?

Rozmiar dobieramy na podstawie dostępnej przestrzeni montażowej oraz wymaganego zasięgu. Średnica M8 sprawdza się w ciasnych mechanizmach suwaków, uniwersalna M12 to standard dla większości aplikacji kontroli obecności, natomiast M18 oferuje największą wytrzymałość i zasięg w ciężkich strukturach ramion i podajników.

10. Jak wydłużyć żywotność czujników w trudnym środowisku tłoczni?

Kluczem jest poprawny montaż (przestrzeganie momentu dokręcenia), ochrona kabli przed ścięciem przez ostre odpady, stosowanie tulei osłonowych oraz okresowa kontrola stanu zamocowania komponentów automatyki.

11. Czy opiłki mogą powodować błędne sygnały sterownika PLC?

Tak, w przypadku standardowych czujników nagromadzenie opiłków na czole wywołuje stały, fałszywy sygnał. Aby całkowicie wyeliminować ten problem na liniach obróbki aluminium, stosuje się czujniki całometalowe serii **NF (Non-Ferrous)** od Nexotec, które z natury nie reagują na magnetyczny pył stalowy i opiłki żelaza.

12. Czy czujniki te można bez przeszkód stosować w liniach branży automotive?

Tak. Specyfikacja techniczna, wysoka odporność klasy heavy duty oraz niezawodność w procesach tłoczenia elementów karoserii sprawiają, że czujniki Nexotec spełniają restrykcyjne wymagania stawiane komponentom automatyki w zakładach produkcyjnych przemysłu samochodowego. Poznaj pełną specyfikację techniczną na stronie: czujniki indukcyjne całometalowe Nexotec lub sprawdź pełny katalog produktów PDF.
