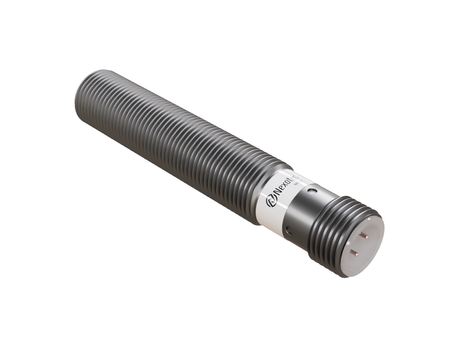

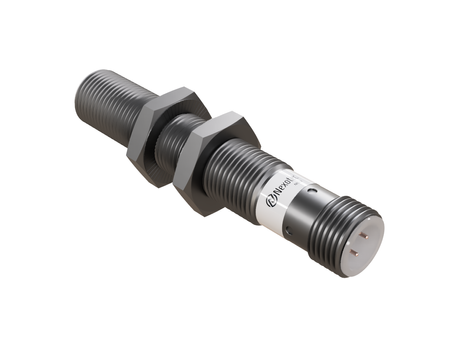

Induktív érzékelő M12 hegesztéshez 68 mm csatlakozó M12 NPN NO Sn = 2 mm

A NWI12101 induktív érzékelő hegesztési alkalmazásokhoz megbízható működésre lett tervezve a legigényesebb ipari környezetben is, stabil fémdetektálást biztosítva még a hegesztési folyamatok közelében is.

A M12 méret kényelmes felszerelést biztosít az iparban használt tipikus ellenállás-hegesztő robot tartókra, a Ø12 x 68 mm méret a gyakorlatban bevált méret az ellenállás-hegesztő sorokon, amely kis külméretet egyesít a strapabíró felépítéssel.

Műszaki specifikáció:

• Átmérő: M12, univerzális méret, amelyet a legtöbb ellenállás-hegesztő soron alkalmaznak
• Hossz: 68 mm, az érzékelő nagyobb hossza lehetővé teszi a felszerelést a hegesztés legforróbb zónájától távolabb
• Érzékelési távolság: 2 mm, ismételhető fémdetektálás a hegesztés során keltett zavaroktól függetlenül
• Ház: Menetes, a menetes ház lehetővé teszi az érzékelő pozíciójának pontos beállítását a hegesztési ponthoz viszonyítva
• Ház anyaga: PTFE-bevonatú sárgaréz, a PTFE-bevonat növeli a ház ellenállását a hegesztési környezetre jellemző szennyeződésekkel szemben
• Érzékelőfelület anyaga: PTFE, a PTFE anyag stabil érzékelési paramétereket biztosít még a fröccsenéssel való ismételt érintkezés után is
• Beépítés: Süllyesztett (flush) beépítés, a süllyesztett (flush) beépítés védi az érzékelőt az oldalirányú ütésekkel és fröccsenéssel szemben
• Kapcsolási funkció: alapállásban nyitott (NO), standard, normál esetben nyitott logika, amely kompatibilis a hegesztősorok tipikus PLC vezérlőivel
• Kimenet típusa: NPN, az NPN kimenet jól együttműködik az ellenállás-hegesztő sorok tipikus PLC vezérlő bemeneteivel
• Csatlakozás: M12 csatlakozóval, a csatlakozó megkönnyíti a szervizelést a gyártósoron, csökkentve az ellenállás-hegesztő munkahely állásidejét
• Tápfeszültség: DC 10-30V, az ipari automatizálásban jellemző tápfeszültség, kiegészítő feszültségátalakító nélkül
• Elektromágneses zavarral szembeni ellenállás (EMC): igen, igazolt ellenállás az ellenállás-hegesztő berendezések és hegesztő robotok által keltett elektromágneses zavarokkal szemben
• Cikkszám: W1CF-M1202N-OEU4

Alkalmazás

• Az Industry 4.0 koncepció keretében alkalmazzák a hegesztés és az ellenállás-hegesztés területén, ahol az érzékelő adatai a gyártásfelügyeleti rendszerbe kerülnek.
• Támogatja a hegesztési folyamatok robotizációját és az ellenállás-hegesztési folyamatok robotizációját, növelve a sor ismételhetőségét és teljesítményét.
• Gyártásautomatizálásban és gyártás-robotizációban alkalmazzák olyan üzemekben, ahol a hegesztés és az ellenállás-hegesztés a folyamat kulcsfontosságú lépése.
• Az érzékelő az egyik jellemző ipari hegesztéshez használt érzékelő, illetve hegesztéshez való induktív érzékelő típusaként alkalmazható, közvetlenül a munkahelyen felszerelve.
• Kiválóan alkalmazható hegesztési alkalmazásokhoz való érzékelőként, illetve hegesztési felhasználásra szánt érzékelőként, ahol a fémalkatrészek stabil detektálása a lényeg.

Előnyök/Jellemzők

• Mint elektromágneses zavarnak ellenálló, hegesztéshez való érzékelő, megtartja a jel stabilitását, ami csökkenti a téves detektálások számát.
• Az induktív érzékelő stabil működése a hegesztési környezetben, valamint a hegesztés közbeni elektromágneses zavarokkal szembeni ellenállás ennek a modellnek a kulcsjellemzői.
• A masszív, teljesen zárt felépítés és a kiváló minőségű házmateriál hosszú élettartamot biztosít a folyamatos üzemi ciklusban.
• A hegesztési fröccsenésnek ellenálló felépítés biztosítja, hogy az érzékelő a felhevült fémszemcsékkel való közvetlen érintkezés esetén is működőképes marad.
• Az érzékelő ellenáll a hegesztés és ellenállás-hegesztés során keletkező fröccsenésnek, ami csökkenti az érzékelőfej sérülésének kockázatát.

Mikor válassza ezt a modellt

• Amikor olyan érzékelő szükséges egy hegesztő géphez, amely ellenáll a folyamat környezeti hatásainak.
• Amikor az érzékelő a hegesztési folyamat nehéz körülményei között fog működni.
• Ha a folyamat a fémalkatrészek gyors detektálását igényli egy robotizált alkalmazásban.
• Amikor megbízható megoldásra van szükség a hegesztés vagy ellenállás-hegesztés automatizálásához, amely biztosítja a fémalkatrészek érintés nélküli detektálását.

Csatlakoztatás

Az érzékelő NPN kimenetű, ezért LED nélküli M12 4 pólusú csatlakozókábellel csatlakoztassa. A LED-es kábelek (NXOC12281…, NXOC12401…) sárga állapotjelző LED-je PNP kimenethez van bekötve, ezért NPN érzékelőkhöz nem alkalmasak.
