Induktív érzékelők a hegesztésben: Weld-Immune és PTFE technológia
Induktív érzékelők a megterhelő hegesztési környezetben – Ellenállóság, helyes szerelés és hibadiagnosztika
A hegesztési folyamatok az ipari automatizálás leginkább emberpróbáló területei közé tartoznak. A megemelkedett környezeti hőmérséklet, a folyékony fém izzó fröccsenései, az extrém hegesztőáramok (10-től akár 60 kA-ig) és az erős elektromágneses mezők a standard automatizálási komponensek azonnali tönkremenetelét okozzák.
A karbantartási (UR) részlegek számára egy robotizált munkaállomáson bekövetkező érzékelőhiba olyan állásidőt jelent, amely magas pénzügyi veszteségeket generál. Az acél és alumínium hegesztése során a termelés folyamatosságának biztosításához a modern sorok fokozott ellenállású, speciális megoldásokat igényelnek.
Az alkalmazástechnikai mérnök véleménye:
"A legtöbb hegesztési alkalmazásban az érzékelő meghibásodása nem közvetlenül a környezeti hőmérsékletből adódik, hanem a mikroszkopikus fémfröccsenések és az elektromágneses interferencia hosszan tartó, romboló hatásából. Ezért a megoldás kiválasztásakor a teljes működési környezetet kell elemezni, nem kizárólag a készülék deklarált maximális üzemi hőmérsékletét."
Az induktív érzékelő működési elve – Fizikai detektálási séma
A klasszikus induktív érzékelő az elektromágneses indukció jelenségét használja ki. A házon belül egy ferritmagos tekercs található, amely egy oszcillátor része, és változó elektromágneses mezőt generál az aktív felület előtt.
Amikor egy fémtárgy belép a működési zónába, a mező örvényáramokat indukál benne. Az örvényáramok megjelenése a fémben az oszcillátor amplitúdójának csillapodását okozza, amit az elektronikus áramkör érzékel, és átkapcsolja a kimenet állapotát (leggyakrabban ez egy PNP tranzisztoros kimenet, amely NO – alaphelyzetben nyitott – módban működik), jelet küldve a PLC vezérlőnek. A mozgó mechanikus alkatrészek hiánya elvileg hosszú élettartamot biztosít – feltéve, hogy a külső környezet nem rombolja le magát az érzékelő szerkezetét.
Miért hibásodnak meg a standard érzékelők a hegesztési környezetben?
A szokványos közelítéskapcsolók műanyagból (pl. PBT) készült aktív felülettel rendelkeznek. A hegesztőüzemekben több konkrét technikai ok miatt hibásodnak meg:
- Fröccsenések beégése: A folyékony fém (acél vagy alumínium) forró cseppjei beleolvadnak a műanyag fejbe. Megszilárdulásuk után állandó vezető réteget képeznek, amely folyamatosan csillapítja a mezőt. Ennek eredményeként az érzékelő a fröccsenéseket munkadarabnak "látja", és tartósan magas logikai állapotban marad.
- Termikus mikrorepedések: A gyors hőmérséklet-ingadozások anyagfeszültséget váltanak ki, ami a műanyag megrepedéséhez vezet. Ezeken a réseken keresztül nedvesség, hűtőfolyadék vagy technológiai olaj jut be a belső elektronikába, rövidzárlatot okozva.
- Mágneses magtelítődés: A több tíz kiloamper nagyságrendű hegesztőáramok olyan külső mágneses mezőt generálnak, amely telíti az érzékelő ferritmagját. A standard komponens ilyenkor elveszíti saját mágneses fluxusának generálási képességét, és nem reagál a munkadarab jelenlétére.
Példák ipari alkalmazásokból (Esettanulmányok)
Case Study 1: Robotizált munkaállomás egy BIW soron (Acélhegesztés)
Az alkalmazás leírása: Acélvázak és gépjárműülés-alkatrészek gyártójánál működő robotcella (MAG hegesztési eljárás). Ebben a folyamatban a környezeti hőmérséklet a munkadarab-beágyazási zónában stabilan 55–70°C volt, a problémát azonban a több száz mikroszkopikus méretű, izzó fröccsenés jelentette. A standard M12-es érzékelők átlagosan 2 havonta meghibásodtak, mivel az olvadó részecskék lerakódtak a homlokfelületen, téves acélprofil-jelenléti jeleket küldve a PLC-nek.
Bevezetés: A darabok pozicionálási helyein a Nexotec márka professzionális, PTFE-bevonatú és fröccsenésálló Weld-Immune érzékelőit alkalmazták.
Eredmény: Az tapadásgátló tulajdonságoknak köszönhetően a hegesztési fröccsenések nem tapadtak meg többé az aktív felületen. Az érzékelő 12 hónapig működött egyetlen hiba nélkül, és a nem tervezett karbantartási beavatkozások száma 80%-kal csökkent.
Case Study 2: Alumínium szerkezetek hegesztése (MIG eljárás)
Az alkalmazás leírása: Alumínium karosszéria-szerkezeti elemek robotizált hegesztővonala (MIG eljárás) egy autóipari beszállító üzemében. Bár az alumíniumfröccsenések gyorsabban hűlnek le, mint az acélból készültek, hajlamosak tömör, nehezen eltávolítható bevonatot képezni a pozicionáló érzékelőkön. Ráadásul a magas hegesztőáramok interferenciát generáltak, ami téves állapotokat váltott ki a PLC bemeneti kártyáin.
Bevezetés: A Nexotec hegesztési szériájából származó, PTFE-bevonatú, elektromágneses mezőnek ellenálló érzékelőket alkalmaztak.
Eredmény: Az érzékelők teljesen érzéketlenné váltak az alumíniumfröccsenésekkel és az EM interferenciával szemben. Megszűnt a pozicionáló készülékek minden műszakváltás utáni manuális tisztításának szükségessége.
Case Study 3: Lemezek ellenállás-ponthegesztő állomása
Az alkalmazás leírása: Hegesztőanya-jelenlét érzékelő, amely mindössze 5 cm-re van felszerelve egy autóipari alkatrész hegesztési pontjától. A 40 kA értékű hegesztőáram által indukált elektromágneses mezők erős zajfeszültségeket generáltak a jelkábelekben, ami véletlenszerű bemeneti hibákat okozott a PLC vezérlőkártyán, és megszakította egy 6 tengelyes ipari robot ciklusát.
Bevezetés: A komponens cseréje integrált, monolitikus és az EM interferenciával szemben fokozott ellenállású Full Metal érzékelőkre.
Eredmény: A PLC jelinterferencia problémája teljesen megszűnt. A folyamat 100%-ban ismételhetővé vált, kiküszöbölve az állásidőket és a minőségi selejtet.
Hogyan néz ki az érzékelő meghibásodása? Tünetek a karbantartási gyakorlatban
A hegesztőüzemek specifikus körülményei között a meghibásodások nagyon ismétlődő tüneteket produkálnak, amelyeket a karbantartó mérnökök keresnek a gépdiagnosztika során:
- Véletlenszerű kapcsolás és a LED villogása: A PLC bemeneti jele ugrál (0-1-0-1 értékek), ami leggyakrabban strukturális mikrorepedéseket és nedvesség vagy hűtőfolyadék beszivárgását jelenti az elektronikába.
- Állandó magas állapot (a LED folyamatosan világít): Az érzékelő tárgy jelenlétét jelzi akkor is, ha a pozicionáló fészek üres – ez a műanyag fejen lévő beégett, vezető fröccsenésréteg hatása.
- Az érzékelő csak a hegesztési fázison kívül működik megfelelően: Amikor a robot nem hegeszt, az érzékelő tökéletesen látja a darabot. Az ív begyújtásának vagy a hegesztőelektródák záródásának pillanatában a jel azonnal eltűnik. Ez a hegesztési szűrőkkel nem rendelkező standard érzékelők ferritmagjának mágneses telítődésének egyértelmű tünete.
- Működés csak a készülék lehűlése után: Az érzékelő a sor intenzív működésének néhány perce után lekapcsol, és csak a munkaállomás hosszabb leállása után tér vissza a normál kerékvágásba.
Diagnosztika: Hogyan ellenőrizhető, hogy az érzékelő-e a probléma? Checklist
- ☐ A hiba csak a fizikai hegesztés/ponthegesztés alatt jelentkezik?
- ☐ Megszűnik a probléma, ha az érzékelőt eltávolítja a mezőforrástól, és manuálisan teszteli egy darabbal?
- ☐ Láthatók beégett, nagy fémfröccsenések az aktív felületen?
- ☐ A jelkábel közvetlenül a nagyáramú hegesztőkábelek mellett fut?
- ☐ Az érzékelő süllyesztve (flush) van felszerelve, megvédve az oldalait az ütődésektől?
- ☐ Megfelelően földelt árnyékolt kábelt használnak a telepítés során?
Hibaelhárítási táblázat a leggyakoribb problémákhoz
| Probléma | Valószínűsíthető ok | Javasolt technikai megoldás |
|---|---|---|
| Téves jelek a transzformátor működése közben | Erős EM (elektromágneses) mező | Weld-Immune technológia alkalmazása |
| A homlokfelület roncsolódása az izzó részecskék miatt | Acél vagy alumínium hegesztési fröccsenések | PTFE (Teflon) bevonat a házon és a fejen |
| Ház repedése, mechanikai sérülések | Darabok ütődése, lemezek súrlódása pozicionáláskor | Monolitikus acél ház (Full Metal) |
| A belső elektronika túlmelegedése | Extrém pontszerű hőmérséklet | Külső elektronikai modullal rendelkező érzékelő (Remote) |
| Túl kicsi vagy instabil érzékelési tartomány | Nagy szerelési távolság a lemez pályájától | Long Range típusú érzékelőváltozatok |
Hogyan válasszunk hegesztési érzékelőt? Döntési folyamat és kiválasztási kritériumok
Lépésről lépésre: Kiválasztási algoritmus a megfelelő technológiához
A professzionális kiválasztás során az alkalmazástechnikai mérnökök a munkaállomás paramétereinek együttesét elemzik:
Jelen vannak-e nagy fröccsenések (acél vagy alumínium)? → IGEN → PTFE-bevonatú és fröccsenésálló kivitel szükséges.
Jelen vannak-e lemezek okozta mechanikai ütések? → IGEN → Monolitikus Full Metal ház szükséges.
Jelen vannak-e erős EM interferenciák (pl. ponthegesztés)? → IGEN → Elektromágneses mezőnek ellenálló technológia (Weld-Immune) szükséges.
A mérési pont hőmérséklete meghaladja a 100°C-ot? → IGEN → Remote electronics (távoli elektronikás) verzió használatának szükségessége.
Leggyakoribb hibák a hegesztési érzékelő kiválasztásakor:
- Sima M12-es érzékelő választása: Az univerzális MRO katalógusérzékelők használata az alacsonyabb beszerzési ár miatt gyors meghibásodáshoz vezet.
- EMC ellenállás hiánya: A ponthegesztők közelében az elektromágneses kompatibilitásra vonatkozó specifikációk figyelmen kívül hagyása, ami interferenciát okoz a PLC-nek küldött jelekben.
- Túl kicsi névleges hatótávolság (Sn): Annak figyelmen kívül hagyása, hogy a biztonságos felszerelés megköveteli az érzékelő eltávolítását a közvetlen ívgyújtási zónából.
- Kábelek vezetése egyetlen kötegben: Az érzékelő jelkábeleinek és a hegesztőkábeleknek az együttes lefektetése szeparáció vagy megfelelő árnyékolás alkalmazása nélkül.
A helyes érzékelő-telepítés szabályai hegesztőüzemben
Még egy műszakilag fejlett érzékelő is idő előtt tönkremegy, ha helytelenül szerelik fel. Az alábbi irányelveket szigorúan be kell tartani:
- Távolság az elektródától: Az érzékelőt olyan távolságra kell elhelyezni a közvetlen ív/elektróda forrásától, amennyit a névleges működési zónája megenged. Szükség esetén mechanikus védőburkolatokat kell alkalmazni.
- Kábelvezetés: A jelkábelek nem futhatnak párhuzamosan a robotok hegesztőkábeleivel. Ha keresztezniük kell egymást, azt derékszögben kell megtenniük, hogy elkerüljék a zaj és az interferencia indukálását a PLC-be.
- Árnyékolás: Magas EM interferenciájú zónákban árnyékolt kábeleket kell használni, az árnyékolást egy oldalon (általában a vezérlőszekrény oldalán) földelve.
- Távolság- és szerelési beállítás: Az oldalsó ütéseknek kitett helyeken a süllyesztett (flush) szerelés (az érzékelő a szerelőlap felületével egy síkba ágyazva) biztonságosabb. A szerelés során nyomatékkulcsot kell használni, hogy ne lépjék túl a ház megengedett meghúzási nyomatékát.
Érzékelő-technológiák összehasonlítása – Hogyan válasszuk ki a megfelelő védelmet?
A megfelelő érzékelőkivitel kiválasztása attól függ, hogy melyik romboló tényező dominál az adott hegesztési munkaállomáson. Nincs egyetlen univerzális érzékelő mindenre, ezért a mérnöki gyakorlatban három fő védelmi technológiát alkalmaznak, amelyek megtalálhatók többek között az olyan megoldások termékkínálatában, mint a Full Metal érzékelők vagy a dedikált hegesztési széria.
| Cella veszélyeinek specifikuma | Standard verzió (MRO) | Weld-Immune technológia | PTFE (Teflon) bevonat | Full Metal kivitel |
|---|---|---|---|---|
| Erős EM mező (hegesztés) | ❌ Nincs (az érzékelő elveszíti a jelet) | ✅ Maximális védelem | ⚠️ Közepes (a háztól függ) | ⚠️ Alap szintű |
| Forró fröccsenések (Acél / Alumínium) | ❌ Nincs (beágyazódik a műanyagba) | ⚠️ Alap szintű | ✅ Maximális védelem | ✅ Nagyon magas (acél) |
| Lemezek mechanikai ütődései | ❌ Alacsony (fejrepedés) | ⚠️ Közepes | ⚠️ Közepes | ✅ Maximális védelem |
| Hűtőfolyadékok és olajok | ⚠️ Közepes (szivárgásveszély) | ✅ Magas (IP67) | ✅ Magas (IP67) | ✅ Maximális (IP69K) |
A modern tervezési megközelítések lehetővé teszik ezen jellemzők kombinálását. Ha az alkalmazás megkívánja, az optimális választássá a fejlett, elektromágneses mezőnek ellenálló érzékelők válnak, amelyek egyúttal PTFE-bevonatúak (teljesen érzéketlenek a fröccsenésekre) vagy a całometalowe (Full Metal) típusú, megerősített acél monolit házzal rendelkeznek, ami lehetővé teszi a mérési pont egyidejű védelmét több veszéllyel szemben.
A hegesztésben használt szerkezeti változatok áttekintése
A modern automatizálási piac eltávolodott az egyszerű termékkatalógusokba való merev besorolástól. A fejlett védelmi technológiákat közvetlenül a szabványosított menetes házakba integrálják, mint például a népszerű M8-as vagy M12-es sorozatok. A választás a fizikai helykorlátoktól és a szükséges érzékelési távolságoktól függ.

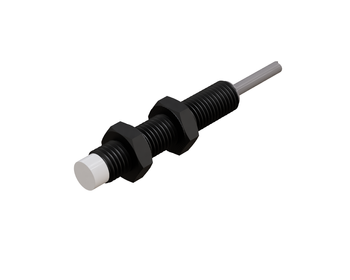

Rendkívül korlátozott hellyel rendelkező helyeken, mint például a miniatűr pneumatikus megfogók és leszorítók, egy kompakt, süllyesztett M8 Sn=4mm-es nagy hatótávolságú érzékelő működik ideálisan. Pontos pozicionálást biztosít a kis méretek és a mechanikai nyírás elleni védelem megőrzése mellett.

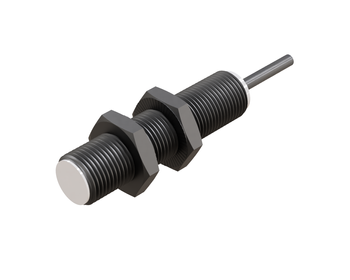

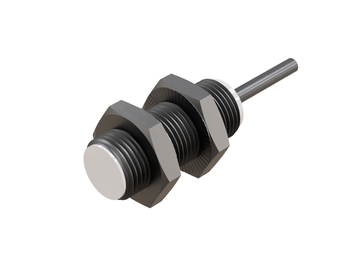

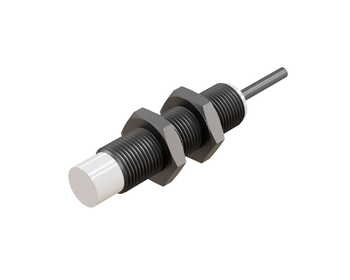

Ezzel szemben a karosszéria-összeszerelő sorok, valamint az acél- és alumínium-részegységek leguniverzálisabb szabványa a nagy hatótávolságú Sn=8mm M12-es érzékelő marad, amely az optimális távolságot szilárd mechanikai ellenállással ötvözi.
Mindezeket a kiviteli változatokat a hegesztőcellák nehéz körülményei között működő ipari robotokkal való közvetlen integrációra tervezték. Megfogókban, hegesztési pozicionálókban, leszorítókban és indexelőkben működnek, garantálva a komponensek jelenlétének megbízható ellenőrzését a lemezillesztési folyamat megkezdése előtt. Minden alapvető felépítési típus tartalmaz professzionális megoldásokat, mint például az univerzális induktív érzékelők, amelyek könnyen hozzáilleszthetők a szabványos szerelőfészkekhez.
Mely paraméterek igazán fontosak? Szakértői specifikáció:
- Kapcsolási frekvencia (Switching frequency): Kulcsfontosságú az adagoló automatizálás gyors ciklusaiban.
- Érzékelési távolság (Sn): Meghatározza azt a távolságot, amelyből az érzékelő stabilan detektálja a fémet.
- Ismételhetőség (Repeatability) és Hiszterézis: Döntőek a kapcsolási pont pontossága szempontjából az ismétlődő gépi ciklusokban.
- Ház védelmi osztálya: A zord környezetben a standard az IP67 és IP69K osztályok (szennyeződésekkel és nagynyomású mosással szembeni ellenállás).
Összegzés – Hogyan csökkentsük a működési költségeket a hegesztőüzemben?
A zord környezeti körülményekre tervezett, fejlett induktív érzékelőkbe való befektetés lehetővé teszi a nem tervezett technológiai leállások számának radikális csökkentését. Az olcsó, univerzális MRO komponensek folyamatos cseréje helyett az automatizálási mérnökök és a karbantartó személyzet a rendszerszintű megoldásokra összpontosít. A részletes paraméterek és a mérőeszközök teljes választéka ellenőrizhető a hivatalos PDF katalógus letöltésével, vagy közvetlen kapcsolatfelvétellel egy műszaki tanácsadóval.
FAQ – Praktikus kérdések a Search Console-ból és a mérnöki gyakorlatból
Miért nem működik egy induktív érzékelő hegesztés közben?
A fő ok az erős elektromágneses mező kialakulása a hegesztőkábelek és elektródák körül. Ez a mező telíti egy standard érzékelő belső ferritmagját, ami lehetetlenné teszi saját mágneses fluxusának generálását és az objektum helyes detektálását (a jel eltűnik az áramlás ideje alatt, és az ív kioltása után visszatér). Az ilyen helyeken szigorúan elektronikus szűrőkkel és légmagos tekercsekkel rendelkező érzékelőket (Weld-Immune technológia) kell használni.
Hogyan tisztítsuk meg az érzékelőt a fröccsenésektől?
A PTFE-bevonattal rendelkező érzékelők esetében a fröccsenések általában nem tapadnak meg tartósan, és puha ronggyal vagy műanyag kefével eltávolíthatók. Az érzékelőfejet semmilyen körülmények között sem szabad éles szerszámokkal (csavarhúzóval, késsel, drótkefével) kaparni, mert ez visszafordíthatatlanul tönkreteszi a Teflon réteget, és megfosztja az érzékelőt a védelmi tulajdonságaitól.
Elhasználódik a PTFE?
Maga a Teflon (PTFE) réteg termikusan és kémiailag rendkívül stabil. Idővel önmagában nem használódik el, de a mozgó acél- vagy alumíniumlemezek éles szélei által okozott állandó mechanikai súrlódás, valamint a személyzet gondatlan tisztítása miatt lekophat vagy megkarcolódhat.
A Full Metal kisebb hatótávolsággal rendelkezik?
A múltban az acél monolit ház jelentősen csillapította a mágneses mezőt, ami lerövidítette az Sn távolságot. A modern konstrukciók azonban fejlett erősítő elektronikát és speciális kompenzációs algoritmusokat alkalmaznak. Ennek köszönhetően a modern Full Metal verziók a műanyag fejű standard érzékelőkkel teljesen összemérhető érzékelési tartományokat kínálnak.
Elegendő az M8-as méret egy robotkaron?
Az M8-as méret kiváló választás a helytakarékosság és az alacsony tömeg miatt, ami számít a robotkar mozgásdinamikájában és a kompakt megfogók tervezésekor. Érdemes azonban észben tartani, hogy a kisebb átmérő kisebb tekercset, és következésképpen kisebb névleges hatótávolságot jelent (általában 1-4 mm-ig). Ha a darab mozgási pályája nagy toleranciákkal rendelkezik, az M12-es méret biztonságosabb választás lehet.
Az M12 nagyobb Sn-nel rendelkezik, mint az M8?
Igen. A ház fizikai méretei miatt egy M12-es méretű érzékelő nagyobb adó-vevő tekercset foglal magában. Ez nagyobb elektromágneses mező generálását teszi lehetővé, ami azonos szerelési típus (pl. süllyesztett) mellett közvetlenül nagyobb névleges működési zónát (Sn) eredményez a miniatűr M8-as modellekhez képest.
