Stecker M8 4-pin gewinkelt – Steckverbinder für Sensoren und Industrieautomation

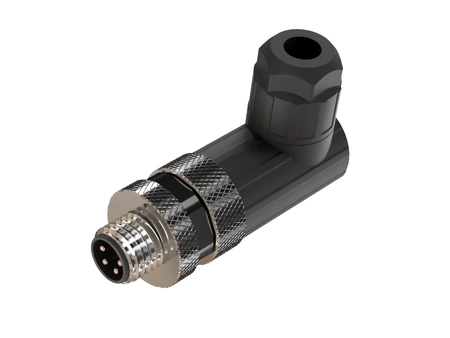

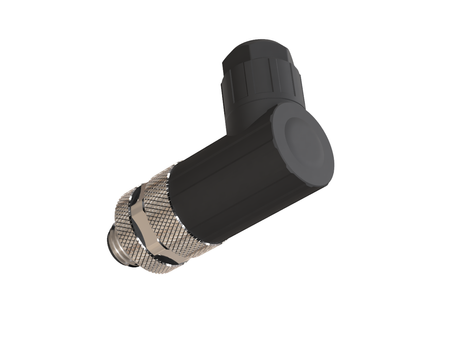

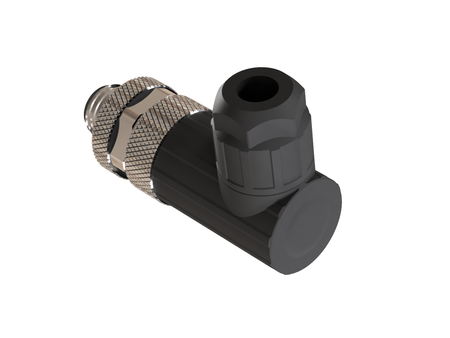

Stecker M8, 4-polig, gewinkelt, zum Selbstkonfektionieren auf der Leitung – A-kodiert, mit Schraubklemmen. Die Adern werden mit Innensechskantschrauben an den Klemmen befestigt, ohne Löten – ein Innensechskantschlüssel liegt dem Steckverbinder bei. Der Steckverbinder nimmt Leitungen mit 3,5–5 mm Durchmesser auf. Die Leitung tritt im 90°-Winkel aus dem Steckverbinder aus.

Anwendung

Der M8-Stecker, 4-polig, passt in eine A-kodierte M8-Buchse mit 4 Polen – zum Beispiel eine Gerätebuchse oder eine Leitung mit Buchse. Die Pinbelegung ist die gleiche wie bei M8-Sensoren.

Der Steckverbinder ist nach IEC 61076-2-104 ausgeführt (A-kodiert) und passt daher auch zu A-kodierten M8-Buchsen anderer Marken.

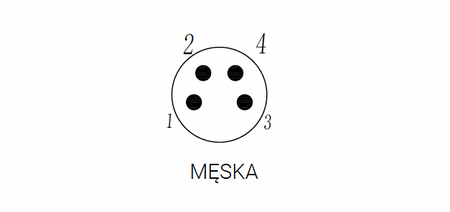

Pinbelegung – M8 4-polig, Stecker

Pin	Funktion im Sensor	Aderfarbe
1	Versorgung + (L+)	braun (BN)
2	zweiter Ausgang (NC)	weiß (WH)
3	Versorgung 0 V (L−)	blau (BU)
4	Ausgang (NO)	schwarz (BK)

Ansicht auf die Steckseite. Pinbelegung und Aderfarben entsprechen der Norm IEC 60947-5-2, nach der Näherungsschalter verschiedener Marken angeschlossen werden – so sind auch die Sensoren und Leitungen von Nexotec ausgeführt. Bei anderen Geräten ist die Funktion der Pins in deren Dokumentation festgelegt.

Montage und Einsatzbedingungen

Leitung: Durchmesser 3,5–5 mm, Adern 0,14–0,5 mm². Anschluss: Schraubklemmen. Die Adern werden mit Innensechskantschrauben an den Klemmen befestigt – ein Innensechskantschlüssel liegt dem Steckverbinder bei. Anzugsdrehmoment der Überwurfmutter: 0,4 Nm. Die Schutzart IP67 erreicht der Steckverbinder im gesteckten Zustand mit verschraubter Überwurfmutter. Betriebstemperatur: −40…+85 °C.

Technische Daten

• Steckverbinder: M8, 4-polig, A-kodiert, Stecker, gewinkelt 90°

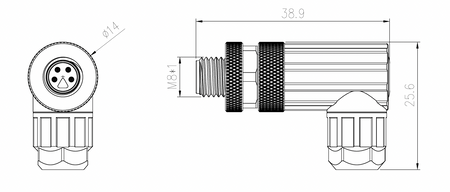

• Abmessungen: Länge 38,9 mm, Höhe 25,6 mm
• Anschluss: Schraubklemmen, Adern 0,14–0,5 mm², Leitung 3,5–5 mm
• Bemessungsspannung: 30 V AC/DC
• Bemessungsstoßspannung: 2500 V
• Bemessungsstrom: max. 4 A (40 °C)
• Schutzart: IP67 (verschraubt)
• Betriebstemperatur: −40…+85 °C
• Steckzyklen: mindestens 100
• Werkstoffe: Gehäuse PA, Dichtung NBR, Kontakte Kupfer vergoldet, Metallteile Kupfer vernickelt
• Schirmung: keine
• Norm des Steckverbinders: IEC 61076-2-104
• Im Lieferumfang: Innensechskantschlüssel für die Klemmschrauben

Häufige Fragen

Muss der Steckverbinder gelötet werden?
Nein. Die Adern werden an den Schraubklemmen festgeschraubt.

Wird für die Montage Werkzeug benötigt?
Nur ein Innensechskantschlüssel für die Klemmschrauben – er liegt dem Steckverbinder bei.

Welche Leitung passt zum M8-Steckverbinder?
Eine Leitung mit 3,5–5 mm Durchmesser und Adern 0,14–0,5 mm².

Wie wird ein Sensor an den M8-Steckverbinder, 4-polig, angeschlossen?
Nach IEC 60947-5-2: Pin 1 – Versorgung + (L+), Pin 2 – zweiter Ausgang (NC), Pin 3 – Versorgung 0 V (L−), Pin 4 – Ausgang (NO).

Passt er zu einem NPN-Sensor?
Ja. Die Pinbelegung ist bei PNP- und NPN-Sensoren gleich.

Ist der Steckverbinder dicht?
Ja – IP67, im gesteckten Zustand mit verschraubter Überwurfmutter.

Ist der Steckverbinder geschirmt?
Nein, der Steckverbinder ist ungeschirmt.

Wie oft kann der Steckverbinder gesteckt werden?
Der Steckverbinder hält mindestens 100 Steckzyklen stand.

Welche anderen Ausführungen gibt es?
M8-Steckverbinder, 4-polig, gibt es auch als: Stecker gerade (P8-4MS); Buchse gerade (P8-4S); Buchse gewinkelt (P8-4R).
