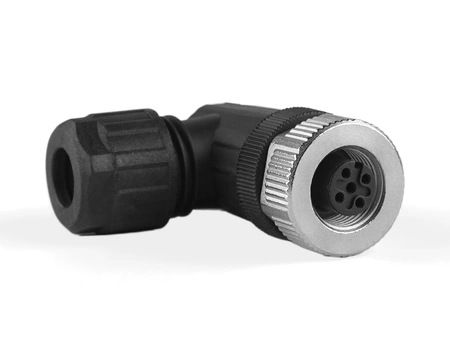

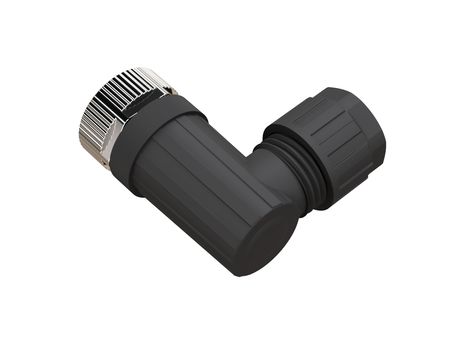

Buchse M12 5-pin gewinkelt – Steckverbinder für Sensoren und Industrieautomation

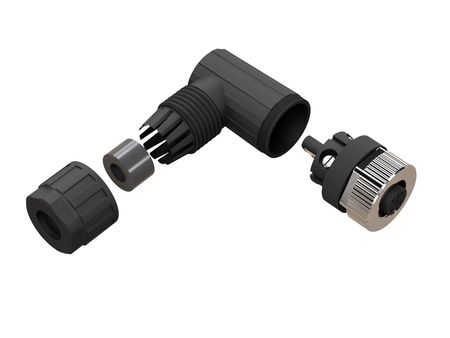

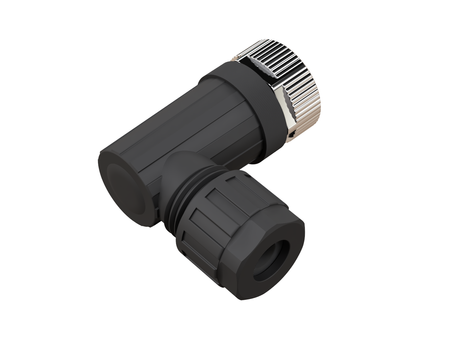

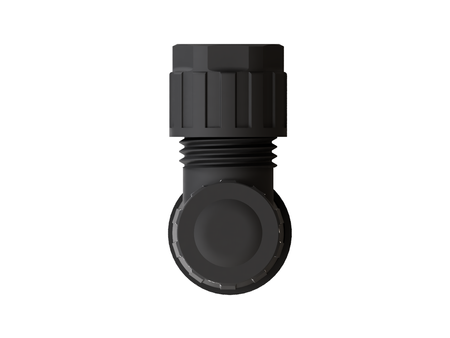

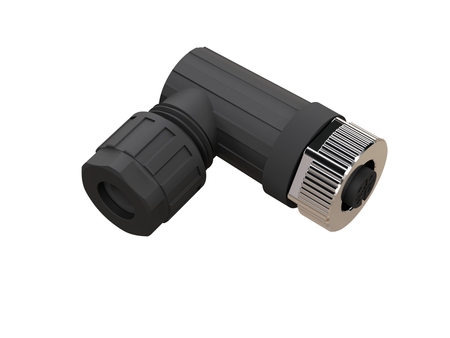

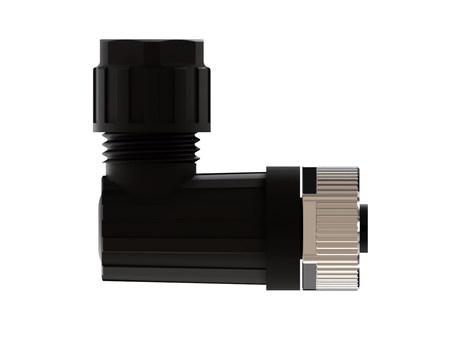

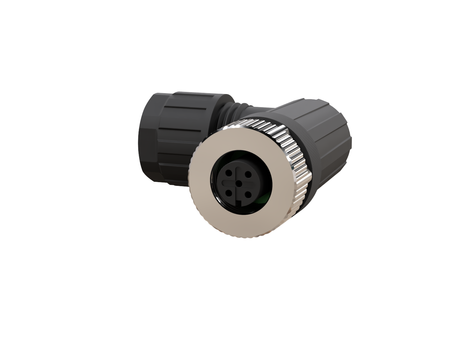

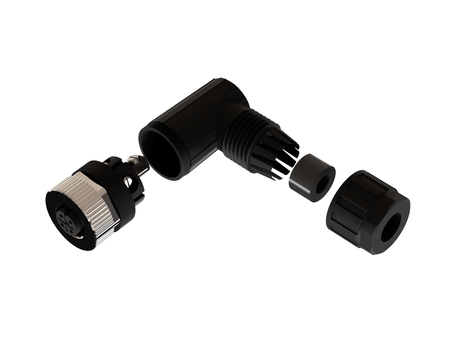

Buchse M12, 5-polig, gewinkelt, zum Selbstkonfektionieren auf der Leitung – A-kodiert, mit Schraubklemmen. Die Adern werden an den Klemmen festgeschraubt, ohne Löten, und der Steckverbinder nimmt Leitungen mit 4–6 mm Durchmesser auf. Die Leitung tritt im 90°-Winkel aus dem Steckverbinder aus.

Anwendung

Die A-kodierte M12-Buchse, 5-polig, passt auf einen A-kodierten M12-Stecker mit 4 oder 5 Polen – unter anderem an Sensoren, aber auch an anderen Automatisierungsgeräten mit diesem Steckverbinder.

Geeignet für M12-Sensoren mit 4- oder 5-poligem Stecker und PNP- oder NPN-Ausgang – mit einem Ausgang oder mit zwei Ausgängen NO und NC (Ausgang NO an Pin 4, NC an Pin 2). Die Buchse wird auf den Stecker des Sensors geschraubt.

Bei einem Sensor mit 4-poligem Stecker, auch bei M12-Sensoren von Nexotec, bleibt der fünfte Pin der Buchse frei und stört den Anschluss des Sensors nicht.

Der Steckverbinder ist nach IEC 61076-2-101 ausgeführt (A-kodiert) und passt daher auch zu Sensoren und Geräten anderer Marken mit A-kodiertem M12-Stecker.

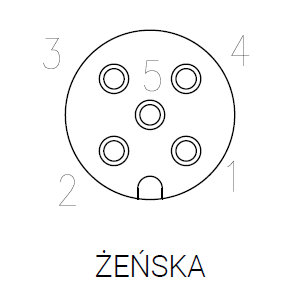

Pinbelegung – M12 5-polig, Buchse

Pin	Funktion im Sensor	Aderfarbe
1	Versorgung + (L+)	braun (BN)
2	zweiter Ausgang (NC)	weiß (WH)
3	Versorgung 0 V (L−)	blau (BU)
4	Ausgang (NO)	schwarz (BK)
5	bei Sensor mit 4-poligem Stecker nicht belegt	–

Ansicht auf die Steckseite. Pinbelegung und Aderfarben entsprechen der Norm IEC 60947-5-2, nach der Näherungsschalter verschiedener Marken angeschlossen werden – so sind auch die Sensoren und Leitungen von Nexotec ausgeführt. Bei anderen Geräten ist die Funktion der Pins in deren Dokumentation festgelegt.

Pin 5: Sensoren von Nexotec haben keinen fünften Pin. 5-polige Steckverbinder werden unter anderem bei geschirmten Leitungen und Leitungen mit Schutzleiter verwendet – bei 5-adrigen Leitungen liegt an Pin 5 meist die grün-gelbe Ader (GN/YE). Die Funktion von Pin 5 legt das Gerät fest, an das die Leitung angeschlossen wird.

Montage und Einsatzbedingungen

Leitung: Durchmesser 4–6 mm, Adern bis 1,5 mm². Anschluss: Schraubklemmen. Die Adern werden mit Schlitzschrauben befestigt (Schlitzschraubendreher). Anzugsdrehmoment der Überwurfmutter: 0,6 Nm. Die Schutzart IP67 erreicht der Steckverbinder im gesteckten Zustand mit verschraubter Überwurfmutter. Betriebstemperatur: −40…+85 °C.

Technische Daten

• Steckverbinder: M12, 5-polig, A-kodiert, Buchse, gewinkelt 90°

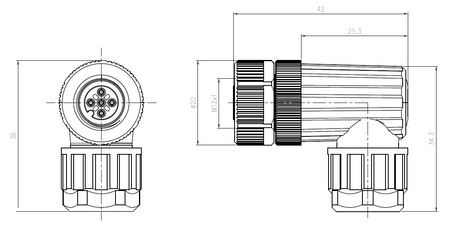

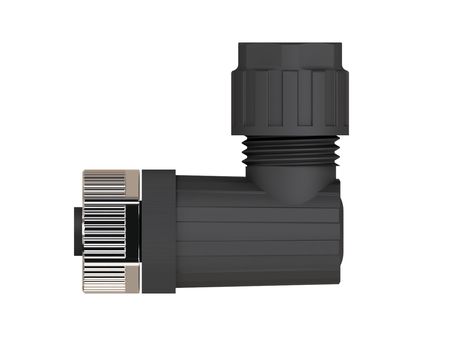

• Abmessungen: Länge 42 mm, Höhe 36 mm
• Anschluss: Schraubklemmen, Adern bis 1,5 mm², Leitung 4–6 mm
• Bemessungsspannung: 60 V AC/DC
• Bemessungsstoßspannung: 1500 V
• Bemessungsstrom: max. 4 A (40 °C)
• Schutzart: IP67 (verschraubt)
• Betriebstemperatur: −40…+85 °C
• Steckzyklen: mindestens 100
• Werkstoffe: Gehäuse PA, Dichtung NBR, Kontakte Kupfer vergoldet, Metallteile Kupfer vernickelt
• Schirmung: keine
• Norm des Steckverbinders: IEC 61076-2-101

Häufige Fragen

Muss der Steckverbinder gelötet werden?
Nein. Die Adern werden an den Schraubklemmen festgeschraubt.

Wird für die Montage Werkzeug benötigt?
Ja – ein Schlitzschraubendreher. Die Adern werden mit Schlitzschrauben an den Klemmen befestigt.

Welche Leitung passt zum M12-Steckverbinder?
Eine Leitung mit 4–6 mm Durchmesser und Adern bis 1,5 mm².

Wie wird ein Sensor an den M12-Steckverbinder, 5-polig, angeschlossen?
Nach IEC 60947-5-2: Pin 1 – Versorgung + (L+), Pin 2 – zweiter Ausgang (NC), Pin 3 – Versorgung 0 V (L−), Pin 4 – Ausgang (NO). Pin 5 bleibt frei.

Passt er zu einem NPN-Sensor?
Ja. Die Pinbelegung ist bei PNP- und NPN-Sensoren gleich.

Ist der Steckverbinder dicht?
Ja – IP67, im gesteckten Zustand mit verschraubter Überwurfmutter.

Ist der Steckverbinder geschirmt?
Nein, der Steckverbinder ist ungeschirmt.

Passt die 5-polige Buchse zu einem Sensor mit 4-poligem Stecker?
Ja. Der fünfte Pin bleibt dann frei und stört den Anschluss des Sensors nicht.

Warum hat der 5-polige Steckverbinder eine Bemessungsspannung von 60 V und der 4-polige von 250 V?
Diese Spannung sieht die Norm IEC 61076-2-101 für A-kodierte M12-Steckverbinder mit fünf Kontakten vor; die 3- und 4-poligen Ausführungen haben 250 V AC/DC.

Wie oft kann der Steckverbinder gesteckt werden?
Der Steckverbinder hält mindestens 100 Steckzyklen stand.

Welche anderen Ausführungen gibt es?
M12-Steckverbinder, 5-polig, gibt es auch als: Buchse gerade (F12-5S); Stecker gerade (F12-5MS); Stecker gewinkelt (F12-5MR).
