Konektor M8 3-pin samec úhlový – konektor pro snímače a průmyslovou automatizaci

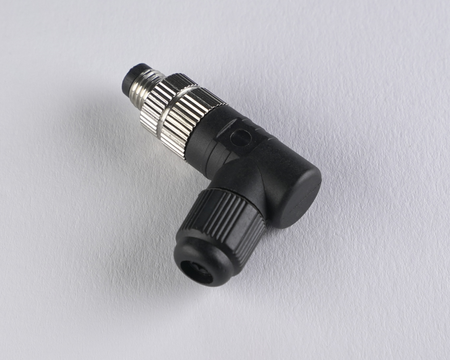

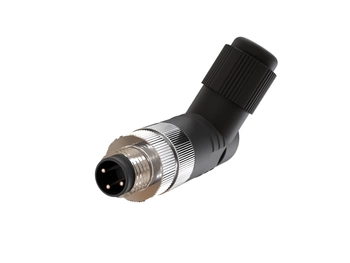

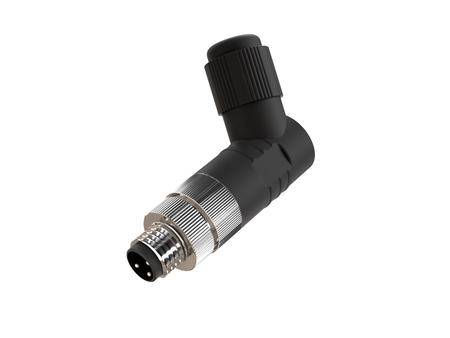

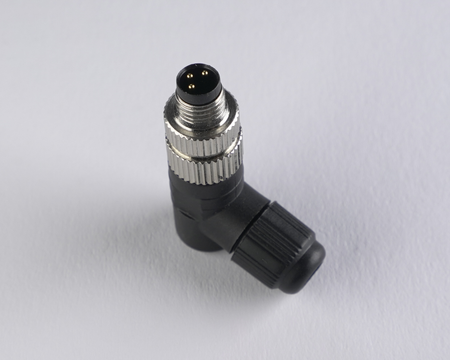

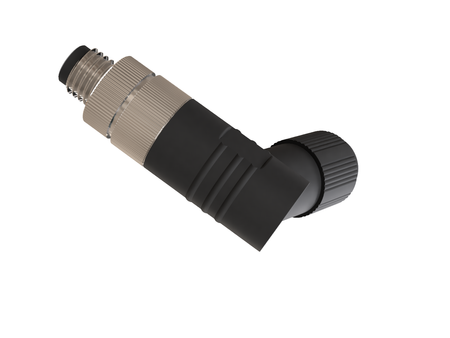

Konektor M8 3-pin samec úhlový pro vlastní montáž na kabel – vidlice (samec), kódování A, se šroubovými svorkami. Žíly se připojují do svorek imbusovými šroubky, bez pájení – imbusový klíč je součástí balení konektoru. Konektor je určen pro kabel o průměru 3,5–5 mm. Kabel vystupuje z konektoru pod úhlem 90°.

Použití

Vidlice M8 3-pin se spojuje se zásuvkou M8 3-pin s kódováním A – například se zásuvkou zařízení nebo s kabelem zakončeným zásuvkou. Zapojení pinů je stejné jako u snímačů M8.

Konektor je vyroben podle normy IEC 61076-2-104 (kódování A), takže se hodí i pro zásuvky M8 s kódováním A jiných značek.

Zapojení pinů – M8 3-pin, vidlice

Pin	Funkce ve snímači	Barva žíly
1	napájení + (L+)	hnědá (BN)
3	napájení 0 V (L−)	modrá (BU)
4	výstup	černá (BK)

Pohled ze strany kontaktů. Zapojení pinů a barvy žil odpovídají normě IEC 60947-5-2, podle které se připojují přibližovací snímače různých značek – stejně jsou provedeny i snímače a kabely Nexotec. U jiných zařízení určuje funkci pinů jejich dokumentace.

Montáž a provozní podmínky

Kabel: průměr 3,5–5 mm, žíly 0,14–0,5 mm². Připojení: šroubové svorky. Žíly se připojují do svorek imbusovými šroubky – imbusový klíč je součástí balení konektoru. Utahovací moment převlečné matice: 0,4 Nm. Stupně krytí IP67 dosáhne konektor po zasunutí a dotažení převlečné matice. Provozní teplota: −40…+85 °C.

Technické údaje

• Konektor: M8, 3 piny, kódování A, vidlice (samec), úhlový 90°
• Připojení: šroubové svorky, žíly 0,14–0,5 mm², kabel 3,5–5 mm
• Jmenovité napětí: 60 V AC/DC
• Jmenovité impulzní napětí: 2500 V
• Jmenovitý proud: max. 4 A (40 °C)
• Stupeň krytí: IP67 (po dotažení matice)
• Provozní teplota: −40…+85 °C
• Počet spojovacích cyklů: nejméně 100
• Materiály: pouzdro PA, těsnění NBR, kontakty z pozlacené mědi, kovové části z poniklované mědi
• Stínění: ne
• Norma konektoru: IEC 61076-2-104
• Součást balení: imbusový klíč ke šroubkům svorek

Časté dotazy

Je nutné konektor pájet?
Ne. Žíly se přišroubují do šroubových svorek.

Jsou k montáži potřeba nějaké nástroje?
Jen imbusový klíč ke šroubkům svorek – je součástí balení konektoru.

Jaký kabel se hodí ke konektoru M8?
Kabel o průměru 3,5–5 mm se žílami 0,14–0,5 mm².

Jak připojit snímač ke konektoru M8 3-pin?
Podle normy IEC 60947-5-2: pin 1 – napájení + (L+), pin 3 – napájení 0 V (L−), pin 4 – výstup.

Hodí se pro snímač NPN?
Ano. Zapojení pinů je pro snímače PNP i NPN stejné.

Je konektor těsný?
Ano – IP67, po zasunutí konektoru a dotažení převlečné matice.

Je konektor stíněný?
Ne, jde o nestíněný konektor.

Kolikrát lze konektor rozpojit?
Konektor vydrží nejméně 100 spojovacích cyklů.

Jaká další provedení jsou k dispozici?
Konektory M8 3-pin nabízíme také v provedeních: samice rovný (P8-3S); samec rovný (P8-3MS); samice úhlový (P8-3R).
