Reálné provozní podmínky - automotive a prašná prostředí

Na výrobních linkách a v prašných zónách průmyslových hal jsou spoje snímačů vystaveny technologickému prachu a pevným částicím, vibracím a mikropohybům strojů, vlhkosti (kondenzaci a stříkající vodě), jakož i technickým olejům a mazivům. Za takových podmínek je klíčové, zda spoj dlouhodobě zachovává těsnost a elektrické parametry, a ne pouze v okamžiku montáže.

Těsnicí kroužek - klíčová bariéra proti prachu a vodě

Jedním z nejdůležitějších konstrukčních prvků konektorů M8 a M12 je těsnicí kroužek vyrobený z NBR, který spolupracuje s čelem zásuvky a závitem. V praxi je to právě tento kroužek, který:

• vytváří těsnou bariéru proti prachu a pevným částicím,
• chrání vnitřek konektoru před vlhkostí a vodou,
• kompenzuje drobné nepřesnosti osazení během montáže,
• zachovává pružnost v širokém rozsahu teplot,
• umožňuje reálné udržení stupně krytí IP67 po celou dobu provozu.

V prašných a automotive prostředích kvalita těsnění rozhoduje o tom, zda spoj zůstane stabilní po měsíce a roky bez zásahu údržby.

Stupeň krytí IP67 - co to znamená v praxi

Stupeň krytí IP67 (EN 60529) znamená úplnou prachotěsnost a ochranu před krátkodobým ponořením do vody. U konektorů M8 a M12 je třída IP67 výsledkem součinnosti konstrukce konektoru, těsnicího kroužku a správného utahovacího momentu - nikoli pouze závitu samotného.

Technické parametry, které se promítají do spolehlivosti

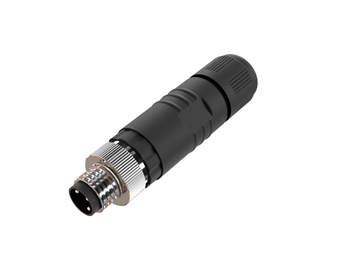

Mechanické a environmentální parametry (M8 - příklad konfigurace)

• Závit: M8x1
• Typ konektoru: vidlice (male)
• Počet kontaktů: 3
• Kódování: A (A-coded)
• Typ těla: přímý
• Stínění: žádné
• Stupeň krytí: IP67 (EN 60529)
• Rozsah teplot: −40…+85 °C
• Životnost: ≥ 100 spojovacích cyklů
• Utahovací moment: 0,6 Nm

Výše uvedené parametry ukazují, jak vypadá typická konfigurace M8 v aplikacích se snímači. V praxi se tato specifikace promítá do těsnosti a opakovatelnosti montáže (kroužek + utahovací moment), stabilního provozu při proměnlivých teplotních podmínkách a životnosti vhodné pro pevné instalace a servis.

Elektrické parametry

• Jmenovité napětí: 60 V AC/DC
• Jmenovité rázové napětí: 1500 V
• Jmenovitý proud (40 °C): max. 4 A
• Izolační odpor: ≥ 100 MΩ
• Odpor kontaktu: ≤ 5 mΩ

Elektrické parametry jsou přizpůsobeny typickým aplikacím automatizace: snímačům, vstupům/výstupům PLC a řídicím signálům. Pozlacené kontakty zajišťují stabilitu signálu a odolnost proti oxidaci, zatímco vysoký izolační odpor snižuje riziko svodových proudů v náročnějších environmentálních podmínkách.

Připojení / kabeláž

• Způsob připojení: šroubové svorky
• Výstup kabelu: 3,5–5 mm
• Průřez vodiče: 0,14–0,5 mm²

Šroubové svorky usnadňují rychlou montáž a servis přímo v terénu. Rozsah vodičů a výstup kabelu jsou kompatibilní s typickou kabeláží snímačů, což urychluje modernizace a výměny během údržby.

Materiály

• Tělo: PA
• Těsnění: NBR
• Kontakty: pozlacená měď
• Kovové části: poniklovaná měď
• UL 94: HB

Použité materiály podporují životnost spoje: PA zajišťuje mechanickou odolnost a rozměrovou stabilitu, NBR udržuje pružnost těsnění a pozlacené kontakty zajišťují nízký odpor a stabilní signál po dlouhou dobu.

Normy a shoda

• IEC 61076-2-101
• CE, RoHS

Montáž a servis - z pohledu údržby

Kompatibilita s běžnou kabeláží, dostupnost variant M8/M12 (přímé/úhlové, vidlice/zásuvka) a opakovatelné přitlačení kroužku díky správnému utahovacímu momentu se promítají do jednoduché montáže a rychlého servisu. Dobře zvolený spoj zůstává v pozadí provozu systému - a právě proto reálně podporuje kontinuitu výroby.

Shrnutí

Spolehlivost instalace průmyslové automatizace je výsledkem souladného působení celého spoje - snímače, kabelu, konektoru M8 nebo M12, těsnicího kroužku a správné montáže. V tomto celku hraje těsnění kroužku klíčovou roli v ochraně před prachem a vodou, jakož i v udržení třídy IP67 po celou dobu provozu.

FAQ - konektory M8 a M12 ve všech konfiguracích

Čím se liší konektory M8 a M12?

M8 se používá zejména v kompaktních aplikacích se snímači, zatímco M12 je univerzálnější a běžně se využívá ve strojních a automotive instalacích.

Kdy zvolit M8 a kdy M12?

M8 se nejčastěji volí tehdy, když je důležitá úspora místa a kompaktní montáž u snímače. M12 se osvědčuje v univerzálnějších strojních instalacích a tam, kde se kabeláž standardizuje v rámci celé linky.

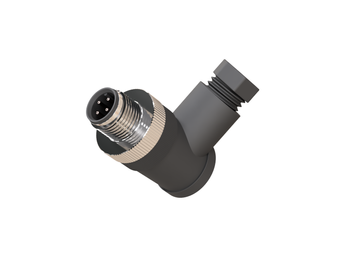

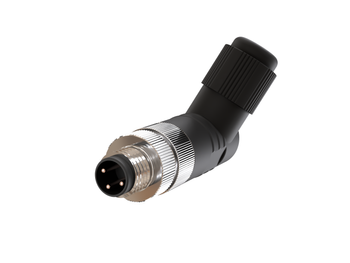

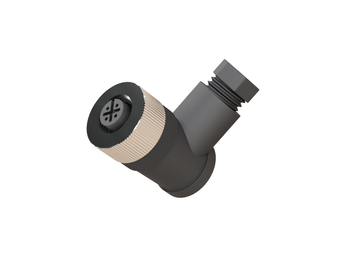

Existují konektory M8 a M12 v přímých a úhlových verzích?

Ano. Oba standardy jsou dostupné v přímých i úhlových verzích. Volba závisí na geometrii stroje a vedení kabelu, nikoli na rozdílech v těsnosti či životnosti.

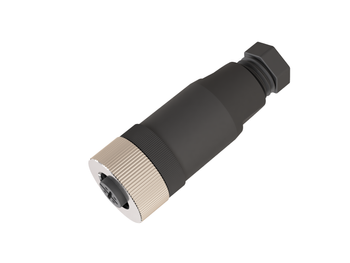

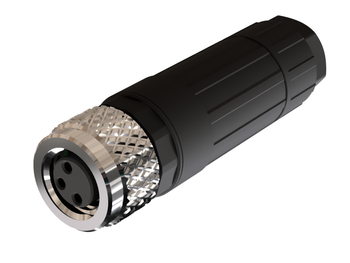

Jsou dostupné verze vidlice a zásuvka (M8 a M12)?

Ano. Konektory M8 a M12 jsou dostupné ve verzích vidlice i zásuvka, což umožňuje libovolnou konfiguraci instalace a usnadňuje modernizace.

Těsní úhlová verze hůře než přímá?

Ne. O těsnosti rozhoduje těsnicí kroužek a správný utahovací moment, nikoli geometrie výstupu kabelu.

Jakou roli hraje těsnicí kroužek v konektorech M8 a M12?

Těsnicí kroužek tvoří klíčovou bariéru proti prachu a vlhkosti. Ve spolupráci se zásuvkou a závitem umožňuje reálné udržení stupně krytí IP67 a stabilitu spoje po dlouhou dobu.

Postačuje IP67 v prašném automotive prostředí?

Ano. IP67 zajišťuje úplnou prachotěsnost a účinnou ochranu před vlhkostí v typických průmyslových a automotive podmínkách.

Jaký význam má utahovací moment (např. 0,6 Nm pro M8)?

Správný utahovací moment zajišťuje správné přitlačení těsnicího kroužku, což přímo ovlivňuje těsnost a životnost spoje.

Jsou konektory M8 a M12 vhodné pro pevné instalace?

Ano. Životnost na úrovni alespoň 100 spojovacích cyklů znamená, že jsou určeny zejména pro pevné instalace a příležitostný servis.

Kde se konektory M8 a M12 nejčastěji používají?

Nejčastěji se s nimi setkáváme na montážních linkách automotive, v prašných výrobních zónách, na dopravnících, na obráběcích pracovištích i v instalacích se snímači pracujícími v nepřetržitém provozu.
