Konektor M12 4-pin samice úhlový – konektor pro snímače a průmyslovou automatizaci

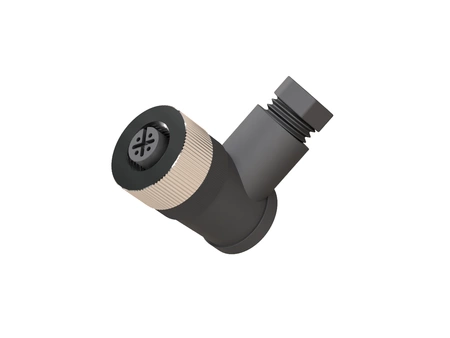

Konektor M12 4-pin samice úhlový pro vlastní montáž na kabel – zásuvka (samice), kódování A, se šroubovými svorkami. Žíly se přišroubují do svorek, bez pájení, a konektor je určen pro kabel o průměru 4–6 mm. Kabel vystupuje z konektoru pod úhlem 90°.

Použití

Zásuvka M12 4-pin s kódováním A se spojuje s vidlicí M12 4-pin s kódováním A – mimo jiné se snímači, ale také s dalšími zařízeními automatizace s tímto konektorem.

Hodí se pro snímače M12 s vidlicí 4-pin, s výstupem PNP nebo NPN – s jedním výstupem nebo se dvěma výstupy NO a NC (výstup NO je na pinu 4, NC na pinu 2). Zásuvka se našroubuje na vidlici snímače.

Konektor je vyroben podle normy IEC 61076-2-101 (kódování A), takže se hodí i pro snímače a zařízení jiných značek s vidlicí M12 s kódováním A.

Zapojení pinů – M12 4-pin, zásuvka

Pin	Funkce ve snímači	Barva žíly
1	napájení + (L+)	hnědá (BN)
2	druhý výstup (NC)	bílá (WH)
3	napájení 0 V (L−)	modrá (BU)
4	výstup (NO)	černá (BK)

Pohled ze strany kontaktů. Zapojení pinů a barvy žil odpovídají normě IEC 60947-5-2, podle které se připojují přibližovací snímače různých značek – stejně jsou provedeny i snímače a kabely Nexotec. U jiných zařízení určuje funkci pinů jejich dokumentace.

Montáž a provozní podmínky

Kabel: průměr 4–6 mm, žíly do 1,5 mm². Připojení: šroubové svorky. Žíly se přišroubují šroubky pro plochý šroubovák. Utahovací moment převlečné matice: 0,6 Nm. Stupně krytí IP67 dosáhne konektor po zasunutí a dotažení převlečné matice. Provozní teplota: −40…+85 °C.

Technické údaje

• Konektor: M12, 4 piny, kódování A, zásuvka (samice), úhlový 90°
• Rozměry: délka 42 mm, výška 36 mm
• Připojení: šroubové svorky, žíly do 1,5 mm², kabel 4–6 mm
• Jmenovité napětí: 250 V AC/DC
• Jmenovité impulzní napětí: 2500 V
• Jmenovitý proud: max. 4 A (40 °C)
• Stupeň krytí: IP67 (po dotažení matice)
• Provozní teplota: −40…+85 °C
• Počet spojovacích cyklů: nejméně 100
• Materiály: pouzdro PA, těsnění NBR, kontakty z pozlacené mědi, kovové části z poniklované mědi
• Stínění: ne
• Norma konektoru: IEC 61076-2-101

Časté dotazy

Je nutné konektor pájet?
Ne. Žíly se přišroubují do šroubových svorek.

Jsou k montáži potřeba nějaké nástroje?
Ano – plochý šroubovák. Žíly se připojují do svorek šroubky pro plochý šroubovák.

Jaký kabel se hodí ke konektoru M12?
Kabel o průměru 4–6 mm se žílami do 1,5 mm².

Jak připojit snímač ke konektoru M12 4-pin?
Podle normy IEC 60947-5-2: pin 1 – napájení + (L+), pin 2 – druhý výstup (NC), pin 3 – napájení 0 V (L−), pin 4 – výstup (NO).

Hodí se pro snímač NPN?
Ano. Zapojení pinů je pro snímače PNP i NPN stejné.

Je konektor těsný?
Ano – IP67, po zasunutí konektoru a dotažení převlečné matice.

Je konektor stíněný?
Ne, jde o nestíněný konektor.

Kolikrát lze konektor rozpojit?
Konektor vydrží nejméně 100 spojovacích cyklů.

Existuje hotový kabel s takovým konektorem?
Ano – nabízíme kabely M12 4-pin s továrně zalitou zásuvkou: přímé i úhlové, PUR nebo PVC, 3 m a 5 m, také s LED. Konektor pak není nutné montovat.

Jaká další provedení jsou k dispozici?
Konektory M12 4-pin nabízíme také v provedeních: samec úhlový (F12-4MR); samice rovný (F12-4S); samec rovný (F12-4MS).
