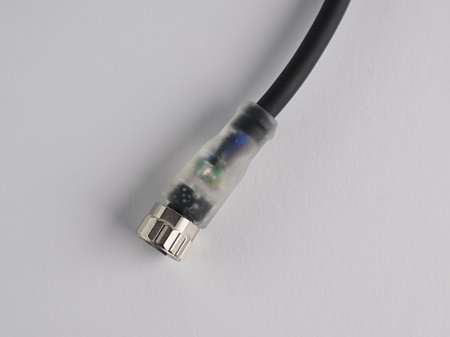

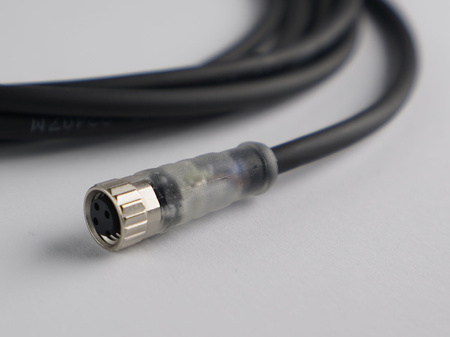

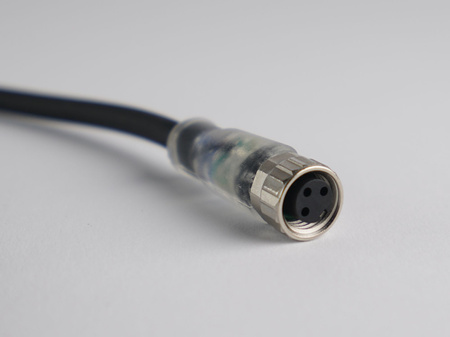

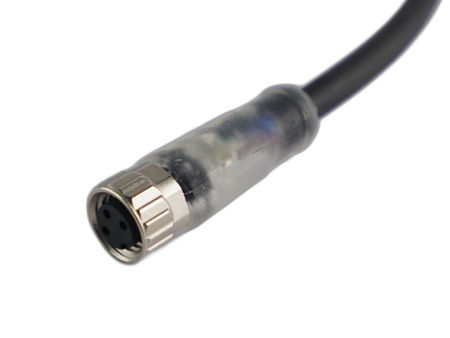

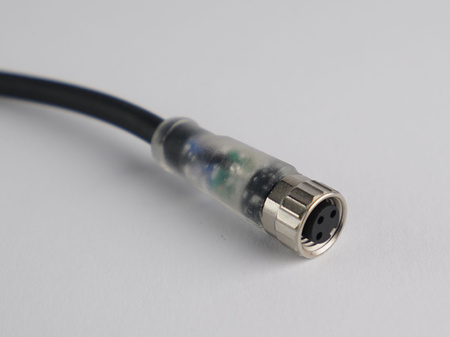

Kabel przyłączeniowy M8 3 pin żeński prosty, dioda LED, przewód PUR 3 m z otwartymi końcówkami
- ● Złącze M8 3-pin żeńskie, obudowa prosta, kodowanie A
- ● Przewód PUR 3 m, 3 × 0,25 mm²
- ● Drugi koniec otwarty – zarabiasz wprost na listwie
- ● Dioda LED sygnalizuje stan wyjścia
- ● 24 V DC, maks. 3 A, IP67
- ● Zakres pracy −25…+80 °C
Produkty subskrypcyjne w twoim koszyku
Ustaw jedną częstotliwość dostaw dla wszystkich produktów subskrypcyjnych z twojego koszyka co:
Produkty subskrypcyjne w twoim koszyku

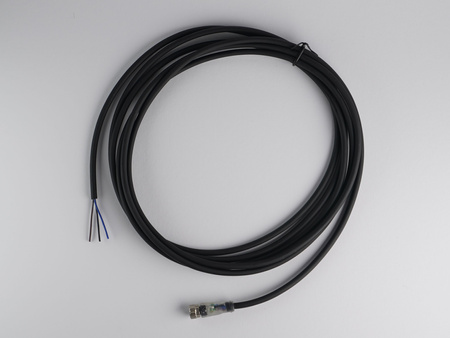

Przewód do czujnika M8 o długości 3 m, w izolacji PUR, z fabrycznie zalanym gniazdem 3-pin prostym (złącze żeńskie, kodowanie A). Drugi koniec to wolny koniec przewodu – żyły podłącza się wprost do listwy zaciskowej albo modułu wejść, bez lutowania i bez zarabiania złącza. Gniazdo nakręca się na wtyk czujnika M8, a przewód wychodzi w osi złącza.
Do jakich czujników
Do czujników M8 z jednym wyjściem PNP (NO albo NC). Żółta dioda jest włączona między wyjście czujnika a pin 3 (0 V), więc świeci przy wyjściu PNP – do czujników NPN wybierz wersję bez LED.
Układ pinów i kolory żył – M8 3-pin
| Pin | Kolor żyły | Funkcja w czujnikach Nexotec |
|---|---|---|
| 1 | brązowy (BN) | zasilanie + (L+) |
| 3 | niebieski (BU) | zasilanie 0 V (L−) |
| 4 | czarny (BK) | wyjście |
Złącze jest wykonane według normy IEC 61076-2-104 (kodowanie A), więc pasuje także do czujników innych marek z wtykiem M8 kodowanym A.
Diody LED w złączu
W złączu są dwie diody: zielona jest włączona między piny 1 i 3, czyli świeci, gdy czujnik ma zasilanie; żółta – między wyjście a pin 3, czyli świeci, gdy wyjście PNP jest załączone.
Montaż i warunki pracy
Płaszcz przewodu: PUR, czarny. Przewód nie jest przeznaczony do prowadników kablowych. Przy pracy w ruchu minimalny promień gięcia to 10 × średnica, czyli ok. 44 mm. Temperatura pracy: od −40 do +80 °C przy ułożeniu stałym, od −25 do +80 °C w ruchu.

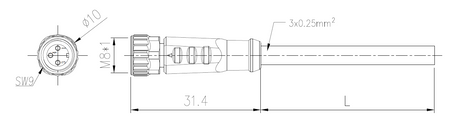

Dane techniczne
- Złącze: M8, 3 piny, kodowanie A, gniazdo (żeńskie), proste
- Przewód: PUR, czarny, 3 m, 3 × 0,25 mm² (23 AWG), średnica ok. 4,4 mm, nieekranowany
- Napięcie znamionowe: 24 V DC
- Prąd znamionowy: maks. 3 A (40 °C)
- Stopień ochrony: IP67 (po dokręceniu)
- Temperatura pracy: −40…+80 °C (ułożenie stałe), −25…+80 °C (w ruchu)
- Sygnalizacja: dioda zielona (zasilanie) i żółta (wyjście PNP)
- Liczba cykli łączenia: co najmniej 100
- Materiały: zalewa TPU, uszczelnienie NBR, styki z miedzi złoconej
- Norma złącza: IEC 61076-2-104
Najczęstsze pytania
Jakie są kolory żył w przewodzie M8 3-pin?
Pin 1 – brązowy, pin 3 – niebieski, pin 4 – czarny.
Czy przewód nadaje się do prowadnika kablowego?
Nie. Ten przewód nie jest przeznaczony do prowadników kablowych.
Czy przewód jest ekranowany?
Nie, to przewód nieekranowany.
Czy nadaje się do czujnika NPN?
Nie – żółta dioda stanu świeci przy wyjściu PNP. Do czujnika NPN wybierz przewód bez LED.
Czy pasuje do czujników innych marek?
Tak, do czujników z wtykiem M8 kodowanym A – złącze jest wykonane według normy IEC 61076-2-104.
Czym różni się od wersji bez LED?
Ta wersja ma w złączu diody pokazujące zasilanie i stan wyjścia PNP. Wersja bez LED ma ten sam układ trzech żył, ale bez diod, więc nadaje się też do czujników NPN.
Ile razy można rozłączać złącze?
Złącze wytrzymuje co najmniej 100 cykli łączenia.
Jakie inne długości i wykonania są dostępne?
Oprócz tej wersji mamy przewody M8 3-pin z gniazdem i diodami LED w wykonaniach: prosty PVC 3 m; kątowy PUR 3 m; kątowy PVC 3 m.
Czy złącze jest szczelne bez dokręcenia nakrętki?
Nie. Stopień ochrony IP67 dotyczy złącza wpiętego i dokręconego nakrętką.
