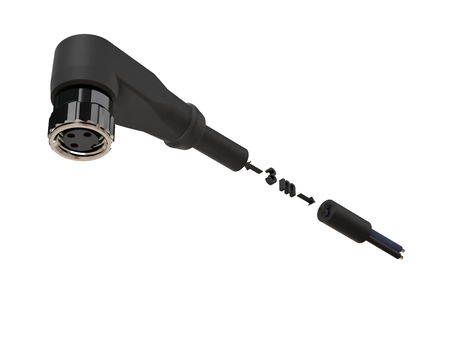

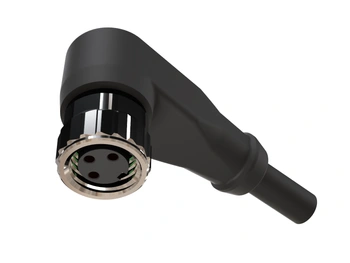

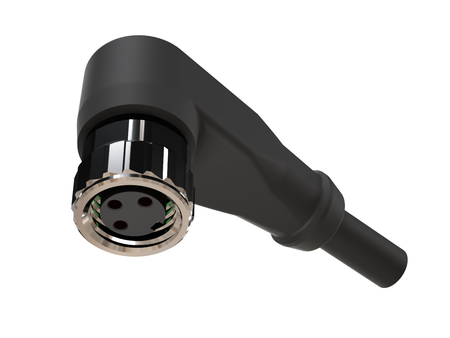

Kabel przyłączeniowy M8 3 pin żeński kątowy, przewód PUR 3 m z otwartymi końcówkami
- ● Złącze M8 3-pin żeńskie, obudowa kątowa, kodowanie A
- ● Przewód PUR 3 m, 3 × 0,25 mm²
- ● Drugi koniec otwarty – zarabiasz wprost na listwie
- ● Złącze zalewane, gotowe do wpięcia
- ● 50 V AC / 60 V DC, maks. 4 A, IP67
- ● Zakres pracy −25…+80 °C
Produkty subskrypcyjne w twoim koszyku
Ustaw jedną częstotliwość dostaw dla wszystkich produktów subskrypcyjnych z twojego koszyka co:
Produkty subskrypcyjne w twoim koszyku
Przewód do czujnika M8 o długości 3 m, w izolacji PUR, z fabrycznie zalanym gniazdem 3-pin kątowym (złącze żeńskie, kodowanie A). Drugi koniec to wolny koniec przewodu – żyły podłącza się wprost do listwy zaciskowej albo modułu wejść, bez lutowania i bez zarabiania złącza. Gniazdo nakręca się na wtyk czujnika M8, a przewód wychodzi ze złącza pod kątem 90°.
Do jakich czujników
Do czujników trójprzewodowych M8 z jednym wyjściem PNP albo NPN (NO albo NC). Układ żył jest ten sam dla PNP i NPN.
Układ pinów i kolory żył – M8 3-pin
| Pin | Kolor żyły | Funkcja w czujnikach Nexotec |
|---|---|---|
| 1 | brązowy (BN) | zasilanie + (L+) |
| 3 | niebieski (BU) | zasilanie 0 V (L−) |
| 4 | czarny (BK) | wyjście |
Złącze jest wykonane według normy IEC 61076-2-104 (kodowanie A), więc pasuje także do czujników innych marek z wtykiem M8 kodowanym A.
Montaż i warunki pracy
Płaszcz przewodu: PUR, czarny. Przewód nie jest przeznaczony do prowadników kablowych. Przy pracy w ruchu minimalny promień gięcia to 10 × średnica, czyli ok. 44 mm. Temperatura pracy: od −40 do +80 °C przy ułożeniu stałym, od −25 do +80 °C w ruchu.
Dane techniczne
- Złącze: M8, 3 piny, kodowanie A, gniazdo (żeńskie), kątowe 90°
- Przewód: PUR, czarny, 3 m, 3 × 0,25 mm² (23 AWG), średnica ok. 4,4 mm, nieekranowany
- Napięcie znamionowe: 50 V AC / 60 V DC
- Prąd znamionowy: maks. 4 A (40 °C)
- Stopień ochrony: IP67 (po dokręceniu)
- Temperatura pracy: −40…+80 °C (ułożenie stałe), −25…+80 °C (w ruchu)
- Liczba cykli łączenia: co najmniej 100
- Materiały: zalewa TPU, uszczelnienie NBR, styki z miedzi złoconej
- Norma złącza: IEC 61076-2-104
Najczęstsze pytania
Jakie są kolory żył w przewodzie M8 3-pin?
Pin 1 – brązowy, pin 3 – niebieski, pin 4 – czarny.
Czy przewód nadaje się do prowadnika kablowego?
Nie. Ten przewód nie jest przeznaczony do prowadników kablowych.
Czy przewód jest ekranowany?
Nie, to przewód nieekranowany.
Czy nadaje się do czujnika NPN?
Tak. Kolory żył i układ pinów są takie same dla czujników PNP i NPN.
Czy pasuje do czujników innych marek?
Tak, do czujników z wtykiem M8 kodowanym A – złącze jest wykonane według normy IEC 61076-2-104.
Czy jest wersja z diodą LED?
Tak – przewody M8 3-pin z diodami LED pokazują zasilanie i stan wyjścia; są przeznaczone do czujników PNP z jednym wyjściem.
Ile razy można rozłączać złącze?
Złącze wytrzymuje co najmniej 100 cykli łączenia.
Jakie inne długości i wykonania są dostępne?
Oprócz tej wersji mamy przewody M8 3-pin z gniazdem w wykonaniach: prosty PUR 3 m; prosty PUR 5 m; prosty PVC 3 m; kątowy PUR 5 m; kątowy PVC 3 m.
Czy złącze jest szczelne bez dokręcenia nakrętki?
Nie. Stopień ochrony IP67 dotyczy złącza wpiętego i dokręconego nakrętką.
