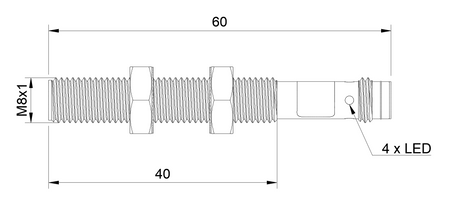

Czujnik indukcyjny M8 dla spawalnictwa 60 mm wtyk M8 PNP NC Sn = 1 mm

Czujnik indukcyjny NWI08104 do zastosowań spawalniczych zapewnia odporność na działanie pól elektromagnetycznych, odprysków metalu, olejów, chłodziw oraz innych czynników występujących w środowisku produkcyjnym.

Kompaktowy rozmiar M8 pozwala zamontować czujnik bezpośrednio na ramieniu robota spawalniczego, bez ograniczania jego zasięgu ruchu, Ø8 x 60 mm to format dobrze dopasowany do typowych uchwytów montażowych stosowanych przy stanowiskach spawalniczych.

Specyfikacja techniczna:

• Średnica: M8, najmniejszy rozmiar w tej linii, dobry do ciasnych przestrzeni przy zgrzewaniu punktowym
• Długość: 60 mm, większa długość czujnika umożliwiająca montaż z odsunięciem od najgorętszej strefy spawania
• Zakres detekcji: 1 mm, sprawdzony zasięg detekcji w warunkach typowych dla robotyzowanego spawania
• Obudowa: Gwintowana, gwint obudowy pozwala na dokładne ustawienie odległości detekcji podczas montażu na linii
• Materiał obudowy: Mosiądz z warstwą PTFE, powłoka PTFE zwiększa odporność obudowy na zabrudzenia typowe dla środowiska spawalniczego
• Materiał czoła czujnika: PTFE, materiał PTFE zachowuje stabilne parametry detekcji nawet po wielokrotnym kontakcie z odpryskami
• Montaż: Montaż zabudowany, montaż zabudowany (flush) chroni czujnik przed uderzeniami i odpryskami z boku
• Funkcja przełączania: normalnie zamkniętym (NC), funkcja normalnie zamknięta przydatna w układach bezpieczeństwa stanowisk spawalniczych
• Wyjście: PNP, typ wyjścia PNP ułatwia integrację z modułami bezpieczeństwa robotów zgrzewalniczych
• Przyłącze: ze złączem wtykowym M8, złącze wtykowe umożliwia szybką wymianę czujnika bez demontażu całej instalacji spawalniczej
• Napięcie zasilania: DC 10-30V, typowe napięcie zasilania automatyki przemysłowej, bez potrzeby dodatkowych przetwornic
• Odporność na zakłócenia elektromagnetyczne (EMC): tak, stabilny sygnał wyjściowy nawet w bezpośrednim sąsiedztwie silnych pól elektromagnetycznych spawania
• Numer katalogowy: W1CF-M0801P-CPU3

Zastosowanie

• To czujnik indukcyjny do zgrzewania oporowego, wykorzystywany tam, gdzie proces generuje silne pole elektromagnetyczne i wysoką temperaturę.
• Stosowany w zgrzewarkach oraz maszynach zgrzewalniczych, wspiera precyzyjne pozycjonowanie elementów przed zgrzewaniem.
• Sprawdza się jako czujnik do zgrzewarek punktowych i wspiera automatyzację zgrzewania w liniach produkcyjnych.
• Znajduje zastosowanie w robotach zgrzewalniczych jako czujnik indukcyjny do robotów zgrzewalniczych, pracujący w bezpośrednim sąsiedztwie punktu zgrzewania.
• Stosowany na liniach zgrzewalniczych oraz automatycznych liniach zgrzewania, gdzie liczy się powtarzalność cyklu.

Zalety/Cechy

• Czoło czujnika odporne na zabrudzenia i odporne na pył utrzymuje stabilną czułość detekcji nawet przy dużym zapyleniu hali produkcyjnej.
• Sprawdza się w ciężkich warunkach pracy, typowych dla hal spawalniczych i zgrzewalni, gdzie czujniki narażone są na drgania i zanieczyszczenia.
• Jako czujnik przemysłowy do trudnych warunków jest chętnie wybierany do wymagających aplikacji przemysłowych oraz wymagających aplikacji spawalniczych.
• Konstrukcja odporna na środowisko spawalnicze oraz na odpryski w procesie spawania wydłuża realny czas eksploatacji czujnika na linii.
• Obudowa w stopniu ochrony IP67 zabezpiecza wnętrze czujnika przed pyłem i strugą wody, co ma znaczenie przy czyszczeniu stanowiska spawalniczego.

Kiedy wybrać ten model

• Jeśli potrzebny jest czujnik do zgrzewania punktowego, gdzie istotna jest prawidłowa pozycja elementu.
• Kiedy aplikacja wymaga odporności na odpryski powstające podczas spawania.
• Jeśli proces wymaga szybkiej detekcji metalowych elementów w zrobotyzowanej aplikacji.
• Gdy proces wymaga zastosowania przemysłowego czujnika zbliżeniowego odpornego na trudne warunki.
