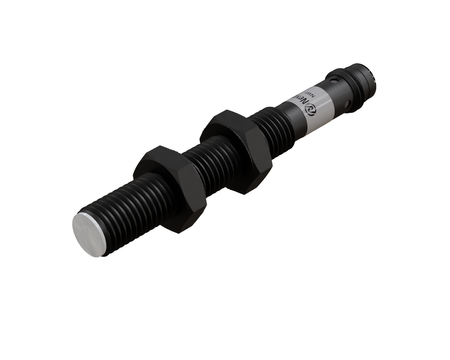

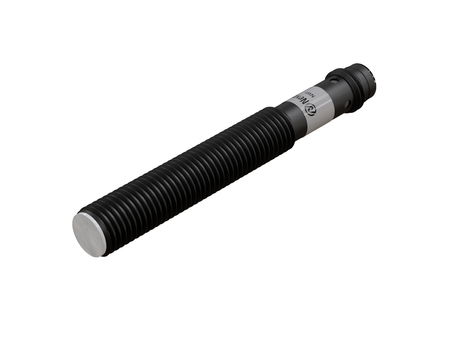

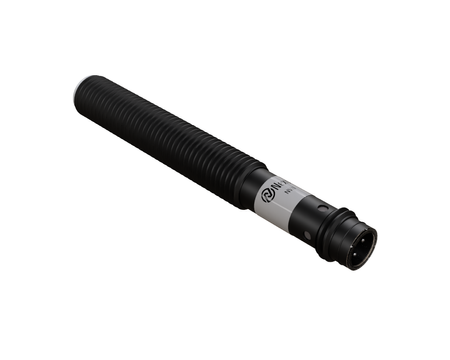

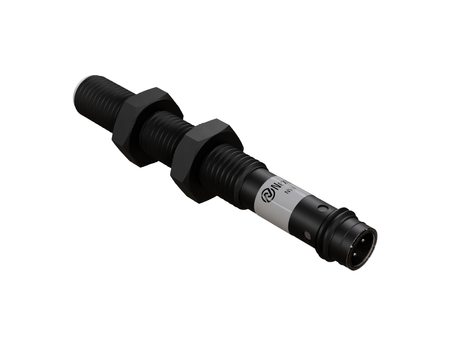

Czujnik indukcyjny M8 dla spawalnictwa 60 mm wtyk M8 NPN NC Sn = 1 mm

Uniwersalny czujnik indukcyjny NWI08102 spawalniczy łączy wysoką odporność na warunki przemysłowe, niezawodne wykrywanie metalu oraz długą żywotność w wymagających procesach produkcyjnych.

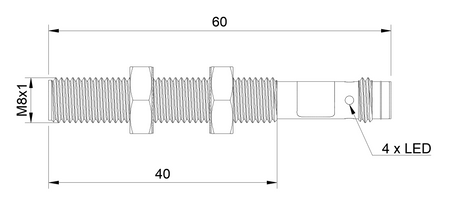

Ze względu na mały rozmiar M8 czujnik nie koliduje z osprzętem spawalniczym zamontowanym w bezpośrednim sąsiedztwie, Ø8 x 60 mm to format zoptymalizowany pod kątem montażu w ograniczonej przestrzeni robotów spawalniczych.

Specyfikacja techniczna:

• Średnica: M8, wygodny rozmiar do stanowisk o ograniczonej przestrzeni montażowej
• Długość: 60 mm, wydłużona obudowa zapewniająca dodatkową sztywność mocowania w trudnych warunkach spawalniczych
• Zakres detekcji: 1 mm, stabilna charakterystyka detekcji metalu nawet w pobliżu pola elektromagnetycznego zgrzewarki
• Obudowa: Gwintowana, gwint obudowy pozwala na dokładne ustawienie odległości detekcji podczas montażu na linii
• Materiał obudowy: Mosiądz z warstwą PTFE, warstwa PTFE na mosiężnej obudowie ogranicza przywieranie odprysków spawalniczych do powierzchni czujnika
• Materiał czoła czujnika: PTFE, materiał PTFE zachowuje stabilne parametry detekcji nawet po wielokrotnym kontakcie z odpryskami
• Montaż: Montaż zabudowany, wersja zabudowana pozwala schować czujnik w metalowym osprzęcie stanowiska spawalniczego
• Funkcja przełączania: normalnie zamkniętym (NC), logika NC pozwala wykryć brak detalu jako sygnał aktywny, co ułatwia kontrolę procesu zgrzewania
• Wyjście: NPN, wyjście NPN zgodne ze sterownikami stosowanymi powszechnie w automatyce spawalniczej
• Przyłącze: ze złączem wtykowym M8, złącze wtykowe umożliwia szybką wymianę czujnika bez demontażu całej instalacji spawalniczej
• Napięcie zasilania: DC 10-30V, standardowy zakres napięcia zgodny z zasilaniem większości szaf sterowniczych linii spawalniczych
• Odporność na zakłócenia elektromagnetyczne (EMC): tak, odporność EMC pozwala na montaż blisko cewek i przewodów prądowych zgrzewarki bez utraty sygnału
• Numer katalogowy: W1CF-M0801N-CPU3

Zastosowanie

• Stosowany w zgrzewarkach oraz maszynach zgrzewalniczych, wspiera precyzyjne pozycjonowanie elementów przed zgrzewaniem.
• Sprawdza się jako czujnik do zgrzewarek punktowych i wspiera automatyzację zgrzewania w liniach produkcyjnych.
• Znajduje zastosowanie w robotach zgrzewalniczych jako czujnik indukcyjny do robotów zgrzewalniczych, pracujący w bezpośrednim sąsiedztwie punktu zgrzewania.
• Stosowany na liniach zgrzewalniczych oraz automatycznych liniach zgrzewania, gdzie liczy się powtarzalność cyklu.
• Pełni funkcję czujnika położenia do zgrzewarek oraz czujnika obecności detalu do zgrzewania, potwierdzając prawidłowe ułożenie elementu przed cyklem.

Zalety/Cechy

• Sprawdza się w ciężkich warunkach pracy, typowych dla hal spawalniczych i zgrzewalni, gdzie czujniki narażone są na drgania i zanieczyszczenia.
• Jako czujnik przemysłowy do trudnych warunków jest chętnie wybierany do wymagających aplikacji przemysłowych oraz wymagających aplikacji spawalniczych.
• Konstrukcja odporna na środowisko spawalnicze oraz na odpryski w procesie spawania wydłuża realny czas eksploatacji czujnika na linii.
• Obudowa w stopniu ochrony IP67 zabezpiecza wnętrze czujnika przed pyłem i strugą wody, co ma znaczenie przy czyszczeniu stanowiska spawalniczego.
• Czujnik jest odporny na zakłócenia elektromagnetyczne, dzięki czemu zachowuje stabilny sygnał wyjściowy w pobliżu pracujących zgrzewarek.

Kiedy wybrać ten model

• Kiedy proces spawania wymaga bezkontaktowej detekcji obecności detalu.
• Gdy aplikacja wymaga pracy w środowisku spawania i zgrzewania narażonym na odpryski.
• Kiedy istotna jest stabilna praca czujnika mimo zakłóceń występujących w procesach spawalniczych.
• Gdy potrzebny jest czujnik indukcyjny do robota spawalniczego pracującego w wymagającym środowisku.

Podłączenie

Czujnik ma wyjście NPN, dlatego do podłączenia wybierz kabel przyłączeniowy M8 3-pin bez diod LED. Kable z diodami LED (NXOC08261…, NXOC08121…) mają żółtą diodę stanu włączoną dla wyjścia PNP i do czujników NPN się nie nadają.
