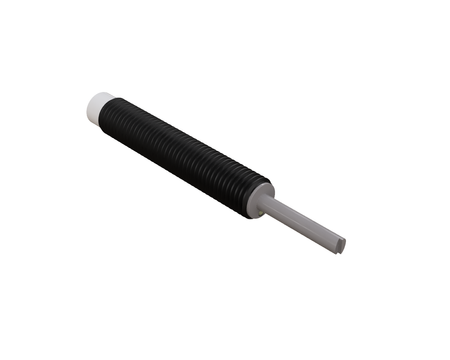

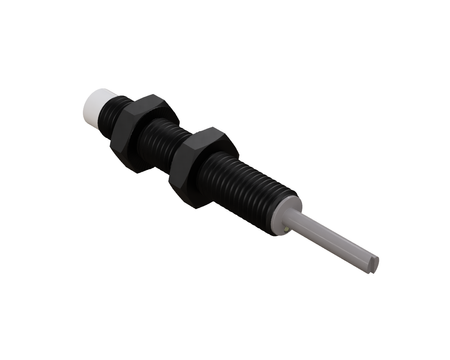

Czujnik indukcyjny M8 dla spawalnictwa 45 mm przewód 2m PNP NO Sn = 2 mm

Wytrzymały czujnik indukcyjny NWI08013 spawalniczy to niezawodne rozwiązanie dla robotów spawalniczych, stanowisk zgrzewania oraz automatycznych linii produkcyjnych wymagających precyzyjnej detekcji.

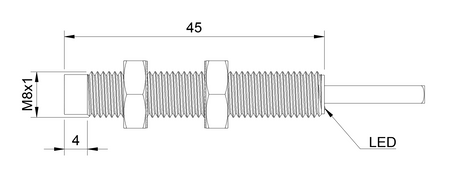

Ze względu na mały rozmiar M8 czujnik nie koliduje z osprzętem spawalniczym zamontowanym w bezpośrednim sąsiedztwie, Ø8 x 45 mm to kompaktowy format, który nie ogranicza swobody ruchu robota spawalniczego.

Specyfikacja techniczna:

• Średnica: M8, najmniejszy rozmiar w tej linii, dobry do ciasnych przestrzeni przy zgrzewaniu punktowym
• Długość: 45 mm, kompaktowa zabudowa, wygodna przy ograniczonej przestrzeni montażowej wokół zgrzewarki
• Zakres detekcji: 2 mm, stabilna charakterystyka detekcji metalu nawet w pobliżu pola elektromagnetycznego zgrzewarki
• Obudowa: Gwintowana, gwintowana obudowa umożliwia precyzyjną regulację pozycji czujnika względem punktu spawania
• Materiał obudowy: Mosiądz z warstwą PTFE, powłoka PTFE zwiększa odporność obudowy na zabrudzenia typowe dla środowiska spawalniczego
• Materiał czoła czujnika: PTFE, czoło PTFE zapobiega przywieraniu odprysków metalu powstających podczas spawania i zgrzewania
• Montaż: Montaż niezabudowany, wersja niezabudowana wykorzystuje pełny zasięg detekcji, przydatny przy większych detalach spawalniczych
• Funkcja przełączania: normalnie otwartym (NO), funkcja NO ułatwia integrację z większością istniejących układów sterowania zgrzewarek
• Wyjście: PNP, typ wyjścia PNP ułatwia integrację z modułami bezpieczeństwa robotów zgrzewalniczych
• Przyłącze: z przewodem o długości 2 m, kabel o odpowiedniej długości ułatwia poprowadzenie instalacji z dala od najgorętszej strefy spawania
• Napięcie zasilania: DC 10-30V, typowe napięcie zasilania automatyki przemysłowej, bez potrzeby dodatkowych przetwornic
• Odporność na zakłócenia elektromagnetyczne (EMC): tak, potwierdzona odporność na zakłócenia elektromagnetyczne generowane przez zgrzewarki i roboty spawalnicze
• Numer katalogowy: W1CN-M0802P-O3U2

Zastosowanie

• Wspiera kontrolę położenia w zgrzewaniu, sygnalizując sterownikowi maszyny obecność detalu w strefie roboczej.
• Wykorzystywany jest w systemach automatyzacji spawania oraz systemach automatyzacji zgrzewania jako element sprzężenia zwrotnego dla sterownika PLC.
• Stanowi element systemów kontroli procesu spawania i systemów kontroli procesu zgrzewania, potwierdzając obecność i pozycję detalu.
• Znajduje zastosowanie w automatycznych systemach spawalniczych oraz automatycznych systemach zgrzewalniczych pracujących w trybie ciągłym.
• Sprawdza się w zrobotyzowanych systemach spawalniczych i zrobotyzowanych liniach spawalniczych, gdzie roboty pracują bez stałego nadzoru operatora.

Zalety/Cechy

• Jako czujnik indukcyjny odporny na zakłócenia elektromagnetyczne nie generuje fałszywych zadziałań podczas cyklu spawania.
• Sprawdzony jako odporny na pole elektromagnetyczne, pracuje stabilnie nawet w bezpośrednim sąsiedztwie cewek i przewodów prądowych zgrzewarki.
• Nadaje się do pracy w silnym polu elektromagnetycznym, typowym dla zgrzewania oporowego i spawania łukowego.
• Potwierdzoną odporność na EMC doceniają integratorzy budujący czujniki przemysłowe odporne na EMC do zastosowań spawalniczych i zgrzewalniczych.
• Dzięki wysokiej odporności sprawdza się w środowisku o wysokim poziomie zakłóceń elektromagnetycznych, jakie generują maszyny spawalnicze.

Kiedy wybrać ten model

• Gdy czujnik ma pracować w zgrzewarce przemysłowej narażonej na trudne warunki pracy.
• Jeśli wymagana jest niezawodna detekcja detalu w zgrzewarce.
• Gdy potrzebna jest detekcja komponentu w automatycznej linii spawania lub zgrzewania.
• Gdy potrzebna jest kontrola obecności detalu w automatycznym cyklu spawania.
