Czujnik indukcyjny M8 dla spawalnictwa 45 mm przewód 2m PNP NC Sn = 1 mm

Czujnik indukcyjny NWI08004 dla robotów spawalniczych stanowi solidny komponent nowoczesnych systemów automatyki, zapewniający stabilną pracę w aplikacjach Heavy Duty.

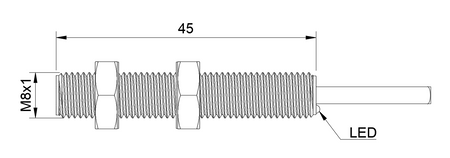

Dzięki niewielkiej średnicy M8 czujnik można montować w trudno dostępnych miejscach przy stanowisku spawalniczym, Ø8 x 45 mm to format zoptymalizowany pod kątem montażu w ograniczonej przestrzeni robotów spawalniczych.

Specyfikacja techniczna:

• Średnica: M8, wygodny rozmiar do stanowisk o ograniczonej przestrzeni montażowej
• Długość: 45 mm, kompaktowa zabudowa, wygodna przy ograniczonej przestrzeni montażowej wokół zgrzewarki
• Zakres detekcji: 1 mm, stabilna charakterystyka detekcji metalu nawet w pobliżu pola elektromagnetycznego zgrzewarki
• Obudowa: Gwintowana, gwint obudowy pozwala na dokładne ustawienie odległości detekcji podczas montażu na linii
• Materiał obudowy: Mosiądz z warstwą PTFE, warstwa PTFE na mosiężnej obudowie ogranicza przywieranie odprysków spawalniczych do powierzchni czujnika
• Materiał czoła czujnika: PTFE, materiał PTFE zachowuje stabilne parametry detekcji nawet po wielokrotnym kontakcie z odpryskami
• Montaż: Montaż zabudowany, montaż zabudowany (flush) chroni czujnik przed uderzeniami i odpryskami z boku
• Funkcja przełączania: normalnie zamkniętym (NC), logika NC pozwala wykryć brak detalu jako sygnał aktywny, co ułatwia kontrolę procesu zgrzewania
• Wyjście: PNP, typ wyjścia PNP ułatwia integrację z modułami bezpieczeństwa robotów zgrzewalniczych
• Przyłącze: z przewodem o długości 2 m, kabel o odpowiedniej długości ułatwia poprowadzenie instalacji z dala od najgorętszej strefy spawania
• Napięcie zasilania: DC 10-30V, standardowy zakres napięcia zgodny z zasilaniem większości szaf sterowniczych linii spawalniczych
• Odporność na zakłócenia elektromagnetyczne (EMC): tak, stabilny sygnał wyjściowy nawet w bezpośrednim sąsiedztwie silnych pól elektromagnetycznych spawania
• Numer katalogowy: W1CF-M0801P-C3U2

Zastosowanie

• Znajduje zastosowanie w robotach zgrzewalniczych jako czujnik indukcyjny do robotów zgrzewalniczych, pracujący w bezpośrednim sąsiedztwie punktu zgrzewania.
• Stosowany na liniach zgrzewalniczych oraz automatycznych liniach zgrzewania, gdzie liczy się powtarzalność cyklu.
• Pełni funkcję czujnika położenia do zgrzewarek oraz czujnika obecności detalu do zgrzewania, potwierdzając prawidłowe ułożenie elementu przed cyklem.
• Wspiera kontrolę położenia w zgrzewaniu, sygnalizując sterownikowi maszyny obecność detalu w strefie roboczej.
• Wykorzystywany jest w systemach automatyzacji spawania oraz systemach automatyzacji zgrzewania jako element sprzężenia zwrotnego dla sterownika PLC.

Zalety/Cechy

• Konstrukcja odporna na środowisko spawalnicze oraz na odpryski w procesie spawania wydłuża realny czas eksploatacji czujnika na linii.
• Obudowa w stopniu ochrony IP67 zabezpiecza wnętrze czujnika przed pyłem i strugą wody, co ma znaczenie przy czyszczeniu stanowiska spawalniczego.
• Czujnik jest odporny na zakłócenia elektromagnetyczne, dzięki czemu zachowuje stabilny sygnał wyjściowy w pobliżu pracujących zgrzewarek.
• Jako czujnik indukcyjny odporny na zakłócenia elektromagnetyczne nie generuje fałszywych zadziałań podczas cyklu spawania.
• Sprawdzony jako odporny na pole elektromagnetyczne, pracuje stabilnie nawet w bezpośrednim sąsiedztwie cewek i przewodów prądowych zgrzewarki.

Kiedy wybrać ten model

• Kiedy aplikacja obejmuje zgrzewanie oporowe i wymaga kontroli obecności detalu.
• Kiedy proces zgrzewania wymaga bezkontaktowego wykrywania elementów metalowych.
• Gdy proces produkcyjny łączy wysoką automatyzację z wymagającymi warunkami spawania.
• Gdy potrzebny jest czujnik indukcyjny do robota spawalniczego pracującego w wymagającym środowisku.
