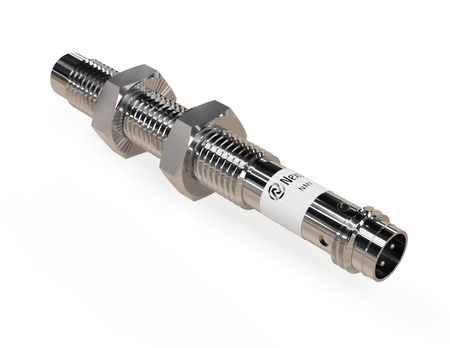

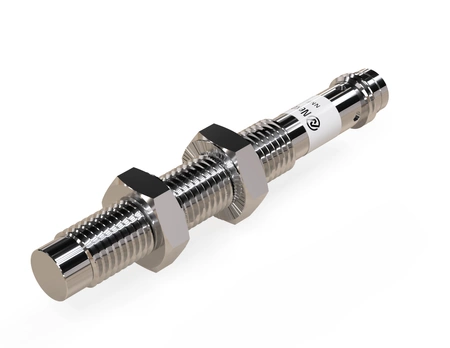

Czujnik indukcyjny M8 całometalowy 60 mm wtyk M8 NPN NC Sn = 2 mm NF

Specjalizowany czujnik indukcyjny NMF08112-NF został opracowany do precyzyjnej detekcji elementów aluminiowych, bez reakcji na komponenty stalowe znajdujące się w pobliżu.

Dzięki zredukowanym wymiarom M8 możliwa jest łatwa integracja w kompaktowych układach sterowania. Czujniki Ø8 x 60 mm zajmują mało miejsca, co pozwala projektować zwarte układy automatyki bez ograniczenia niezawodności.

Specyfikacja techniczna:

• Średnica: M8, dobry kompromis między wielkością a zasięgiem detekcji elementów metalowych
• Długość: 60 mm, większa powierzchnia montażowa gwintu zapewnia stabilniejsze mocowanie
• Zakres detekcji: 2 mm, stabilna charakterystyka przełączania indukcyjnego w warunkach przemysłowych
• Wykrywane materiały: Aluminium i inne metale nieżelazne (stal ignorowana), detekcja ukierunkowana na właściwy element aluminiowy, a nie na pojedyncze opiłki lub wióry powstające podczas obróbki
• Współczynnik korekcyjny K: K = 1 dla aluminium (pełny deklarowany zasięg), rzeczywisty zasięg detekcji pozwala dobrać model na podstawie konkretnej odległości od aluminiowego detalu
• Obudowa: Gwintowana, mocowanie za pomocą nakrętek kontrujących zapewnia stabilną instalację
• Materiał obudowy: Stal nierdzewna, przystosowana do pracy w wilgoci, zabrudzeniach oraz trudnych warunkach przemysłowych
• Materiał czoła czujnika: Stal nierdzewna, możliwość pracy w środowisku chłodziw, olejów i emulsji przemysłowych
• Montaż: Montaż niezabudowany, wysoka czułość detekcji w wymagających aplikacjach przemysłowych
• Funkcja przełączania: NC, kontrola ciągłości sygnału zwiększa niezawodność systemu
• Rodzaj wtyczki: M8, czujniki z wtyczką zapewniają wysoką odporność na wibracje oraz stabilność sygnału
• Napięcie zasilania: DC 10-30V, powszechnie stosowane zasilanie w systemach sterowani

Zastosowanie

• Robotyzowane stanowiska montażowe – Zastosowanie w robotyzowanych stanowiskach montażowych z aluminium zapewnia precyzyjną detekcję właściwego detalu, z pominięciem pojedynczych opiłków w otoczeniu.
• Opakowania aluminiowe – Czujnik obecności detalu NF sprawdza się w liniach pakowania opakowań aluminiowych, takich jak puszki czy folia.
• Prasy do tłoczenia i wykrawania – Detektor aluminium znajduje zastosowanie w prasach do tłoczenia i wykrawania elementów aluminiowych.
• Kontrola przed zgrzewaniem na linii produkcyjnej – Wykorzystanie czujnika obecności detalu przed procesem zgrzewania pozwala zweryfikować, czy aluminiowy komponent znajduje się we właściwym miejscu.
• Kompaktowe układy detekcji – Kompaktowa konstrukcja czujnika NF ułatwia projektowanie stanowisk detekcji aluminium w miejscach o ograniczonej przestrzeni montażowej.

Korzyści/Cechy

• Całometalowa konstrukcja – monolityczne wykonanie z jednego kawałka metalu zapewnia wysoką odporność mechaniczną i pozwala zastosować rozwiązanie w wymagających aplikacjach związanych z detekcją aluminium i metali nieżelaznych, gdzie obecność opiłków i wiórów nie powinna wpływać na kontrolę właściwego detalu.
• Brak reakcji na pojedyncze opiłki aluminiowe – rozwiązanie jest przeznaczone do detekcji właściwego elementu, dzięki czemu pojedyncze drobiny aluminium nie są traktowane jako docelowy obiekt wykrywania.
• Konstrukcja do wymagających aplikacji – całometalowe wykonanie pozwala stosować rozwiązanie w maszynach, w których ważna jest odporność mechaniczna i pewna detekcja właściwego elementu.
• Do kontroli elementów po obróbce – może być stosowany do wykrywania właściwego aluminiowego detalu nawet w środowisku, w którym występują pozostałości po obróbce.
• Czujnik położenia elementu aluminiowego – może kontrolować pozycję detalu w maszynie, podczas gdy pojedyncze wióry i opiłki nie są właściwym przedmiotem detekcji.

Kiedy wybrać ten model

• Do prasowania elementów aluminiowych – bezkontaktowy czujnik detekcyjny może potwierdzać obecność właściwego elementu przed uruchomieniem kolejnego etapu procesu.
• Gdy potrzebujesz K=1 – wybierz model z K=1, jeżeli ważne jest wykorzystanie deklarowanego zasięgu detekcji przy aluminium.
• Do stanowisk cięcia i przygotowania aluminium – czujnik położenia detalu pozwala kontrolować prawidłowe ustawienie elementu przed rozpoczęciem procesu.
• Gdy potrzebujesz jednego rozwiązania do różnych procesów aluminium – model może znaleźć zastosowanie przy cięciu, tłoczeniu, spawaniu, zgrzewaniu, montażu i transporcie elementów aluminiowych.

Podłączenie

Czujnik ma wyjście NPN, dlatego do podłączenia wybierz kabel przyłączeniowy M8 3-pin bez diod LED. Kable z diodami LED (NXOC08261…, NXOC08121…) mają żółtą diodę stanu włączoną dla wyjścia PNP i do czujników NPN się nie nadają.
