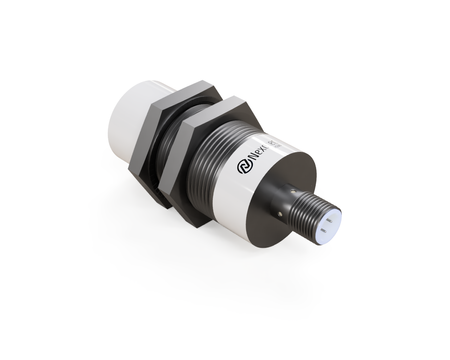

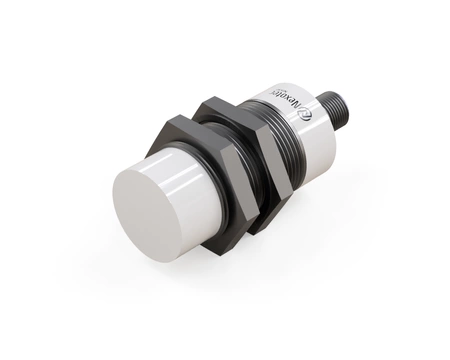

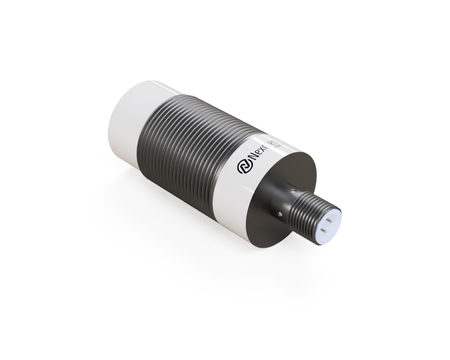

Czujnik indukcyjny M30 dla spawalnictwa 79 mm wtyk M12 NPN NO Sn = 15 mm

Profesjonalny czujnik indukcyjny NWI30111 dla spawalnictwa został zaprojektowany do aplikacji wymagających maksymalnej niezawodności, odporności na zakłócenia oraz wysokiej trwałości eksploatacyjnej.

Duża średnica M30 umożliwia detekcję elementów z większej odległości, co ma znaczenie w celach spawalniczych z dużymi detalami, Ø30 x 79 mm to format dobrze dopasowany do typowych uchwytów montażowych stosowanych przy stanowiskach spawalniczych.

Specyfikacja techniczna:

• Średnica: M30, solidna konstrukcja przeznaczona do najbardziej wymagających stanowisk zgrzewalniczych
• Długość: 79 mm, wydłużona obudowa zapewniająca dodatkową sztywność mocowania w trudnych warunkach spawalniczych
• Zakres detekcji: 15 mm, powtarzalna detekcja elementów metalowych niezależnie od zakłóceń generowanych przy spawaniu
• Obudowa: Gwintowana, gwintowana obudowa umożliwia precyzyjną regulację pozycji czujnika względem punktu spawania
• Materiał obudowy: Mosiądz z warstwą PTFE, powłoka PTFE zwiększa odporność obudowy na zabrudzenia typowe dla środowiska spawalniczego
• Materiał czoła czujnika: PTFE, materiał PTFE zachowuje stabilne parametry detekcji nawet po wielokrotnym kontakcie z odpryskami
• Montaż: Montaż niezabudowany, wersja niezabudowana wykorzystuje pełny zasięg detekcji, przydatny przy większych detalach spawalniczych
• Funkcja przełączania: normalnie otwartym (NO), standardowa logika normalnie otwarta, zgodna z typowymi sterownikami PLC linii spawalniczych
• Wyjście: NPN, wyjście NPN zgodne ze sterownikami stosowanymi powszechnie w automatyce spawalniczej
• Przyłącze: ze złączem wtykowym M12, złącze wtykowe umożliwia szybką wymianę czujnika bez demontażu całej instalacji spawalniczej
• Napięcie zasilania: DC 10-30V, typowe napięcie zasilania automatyki przemysłowej, bez potrzeby dodatkowych przetwornic
• Odporność na zakłócenia elektromagnetyczne (EMC): tak, stabilny sygnał wyjściowy nawet w bezpośrednim sąsiedztwie silnych pól elektromagnetycznych spawania
• Numer katalogowy: W1CN-M3015N-OEU4

Zastosowanie

• Stosowany na liniach zgrzewalniczych oraz automatycznych liniach zgrzewania, gdzie liczy się powtarzalność cyklu.
• Pełni funkcję czujnika położenia do zgrzewarek oraz czujnika obecności detalu do zgrzewania, potwierdzając prawidłowe ułożenie elementu przed cyklem.
• Wspiera kontrolę położenia w zgrzewaniu, sygnalizując sterownikowi maszyny obecność detalu w strefie roboczej.
• Wykorzystywany jest w systemach automatyzacji spawania oraz systemach automatyzacji zgrzewania jako element sprzężenia zwrotnego dla sterownika PLC.
• Stanowi element systemów kontroli procesu spawania i systemów kontroli procesu zgrzewania, potwierdzając obecność i pozycję detalu.

Zalety/Cechy

• Obudowa w stopniu ochrony IP67 zabezpiecza wnętrze czujnika przed pyłem i strugą wody, co ma znaczenie przy czyszczeniu stanowiska spawalniczego.
• Czujnik jest odporny na zakłócenia elektromagnetyczne, dzięki czemu zachowuje stabilny sygnał wyjściowy w pobliżu pracujących zgrzewarek.
• Jako czujnik indukcyjny odporny na zakłócenia elektromagnetyczne nie generuje fałszywych zadziałań podczas cyklu spawania.
• Sprawdzony jako odporny na pole elektromagnetyczne, pracuje stabilnie nawet w bezpośrednim sąsiedztwie cewek i przewodów prądowych zgrzewarki.
• Nadaje się do pracy w silnym polu elektromagnetycznym, typowym dla zgrzewania oporowego i spawania łukowego.

Kiedy wybrać ten model

• Gdy czujnik ma pracować w zgrzewarce przemysłowej narażonej na trudne warunki pracy.
• Jeśli wymagana jest niezawodna detekcja detalu w zgrzewarce.
• Kiedy potrzebny jest czujnik do automatyzacji procesu spawania i kontroli obecności komponentu.
• Gdy potrzebna jest kontrola położenia detalu w zautomatyzowanym procesie spawania.

Podłączenie

Czujnik ma wyjście NPN, dlatego do podłączenia wybierz kabel przyłączeniowy M12 4-pin bez diod LED. Kable z diodami LED (NXOC12281…, NXOC12401…) mają żółtą diodę stanu włączoną dla wyjścia PNP i do czujników NPN się nie nadają.
