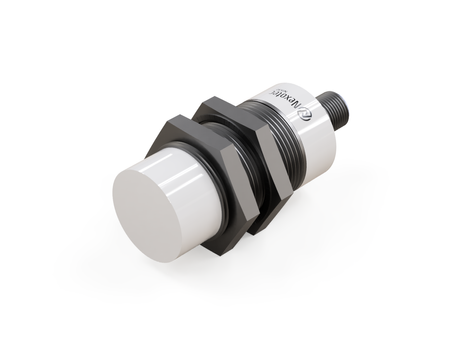

Czujnik indukcyjny M30 dla spawalnictwa 79 mm wtyk M12 NPN NC Sn = 15 mm

Czujnik indukcyjny NWI30112 do zastosowań spawalniczych został zaprojektowany do niezawodnej pracy w wymagających warunkach przemysłowych, zapewniając stabilną detekcję elementów metalowych nawet w pobliżu procesów spawania.

Format M30 pozwala na montaż w masywnych uchwytach maszyn zgrzewalniczych bez utraty stabilności mechanicznej, Ø30 x 79 mm to format zoptymalizowany pod kątem montażu w ograniczonej przestrzeni robotów spawalniczych.

Specyfikacja techniczna:

• Średnica: M30, solidna konstrukcja przeznaczona do najbardziej wymagających stanowisk zgrzewalniczych
• Długość: 79 mm, większa długość czujnika umożliwiająca montaż z odsunięciem od najgorętszej strefy spawania
• Zakres detekcji: 15 mm, sprawdzony zasięg detekcji w warunkach typowych dla robotyzowanego spawania
• Obudowa: Gwintowana, gwint obudowy pozwala na dokładne ustawienie odległości detekcji podczas montażu na linii
• Materiał obudowy: Mosiądz z warstwą PTFE, warstwa PTFE na mosiężnej obudowie ogranicza przywieranie odprysków spawalniczych do powierzchni czujnika
• Materiał czoła czujnika: PTFE, czoło PTFE zapobiega przywieraniu odprysków metalu powstających podczas spawania i zgrzewania
• Montaż: Montaż niezabudowany, montaż niezabudowany (non-flush) zapewnia większy zasięg detekcji przy odpowiedniej przestrzeni montażowej
• Funkcja przełączania: normalnie zamkniętym (NC), funkcja normalnie zamknięta przydatna w układach bezpieczeństwa stanowisk spawalniczych
• Wyjście: NPN, wyjście NPN zgodne ze sterownikami stosowanymi powszechnie w automatyce spawalniczej
• Przyłącze: ze złączem wtykowym M12, wtyczka ułatwia serwis na linii produkcyjnej, ograniczając przestoje stanowiska zgrzewalniczego
• Napięcie zasilania: DC 10-30V, typowe napięcie zasilania automatyki przemysłowej, bez potrzeby dodatkowych przetwornic
• Odporność na zakłócenia elektromagnetyczne (EMC): tak, stabilny sygnał wyjściowy nawet w bezpośrednim sąsiedztwie silnych pól elektromagnetycznych spawania
• Numer katalogowy: W1CN-M3015N-CEU4

Zastosowanie

• Doskonale nadaje się do stanowisk spawalniczych oraz automatycznych stanowisk spawalniczych, gdzie wymagana jest powtarzalna praca bez przestojów.
• Wykorzystywany jest w maszynach spawalniczych oraz jako czujnik indukcyjny do maszyn spawalniczych nadzorujący pozycję i obecność detali.
• Znajduje zastosowanie w robotach spawalniczych jako czujnik indukcyjny do robotów spawalniczych, zapewniając pewną detekcję w cyklu roboczym.
• Sprawdza się w zrobotyzowanych stanowiskach spawalniczych oraz zautomatyzowanych liniach spawalniczych, gdzie każdy przestój generuje realne koszty.
• Stosowany na liniach spawalniczych, wspiera automatyzację spawania i robotyzację spawania w produkcji seryjnej.

Zalety/Cechy

• Sprawdza się w trudnych warunkach spawalniczych, w tym przy podwyższonej temperaturze i dużym zapyleniu strefy roboczej.
• Jako czujnik indukcyjny do trudnych warunków przemysłowych zachowuje powtarzalność detekcji nawet przy intensywnej eksploatacji.
• Odporność na trudne warunki pracy pozwala na montaż blisko punktu spawania bez utraty niezawodności.
• Konstrukcja odporna na trudne warunki przemysłowe zapewnia stabilną pracę w cyklu ciągłym, zmianowym.
• Sensor jest odporny na wysoką temperaturę generowaną podczas procesu spawania i zgrzewania, zachowując parametry pracy w zakresie -25°C do +70°C.

Kiedy wybrać ten model

• Jeśli potrzebna jest kontrola obecności elementu w automatycznym stanowisku spawalniczym.
• Kiedy model ma być stosowany w zrobotyzowanym procesie zgrzewania.
• Gdy wymagana jest automatyczna kontrola położenia detalu przed rozpoczęciem spawania.
• Kiedy potrzebny jest czujnik do automatyki spawalniczej, który kontroluje obecność lub położenie metalowego elementu.

Podłączenie

Czujnik ma wyjście NPN, dlatego do podłączenia wybierz kabel przyłączeniowy M12 4-pin bez diod LED. Kable z diodami LED (NXOC12281…, NXOC12401…) mają żółtą diodę stanu włączoną dla wyjścia PNP i do czujników NPN się nie nadają.
