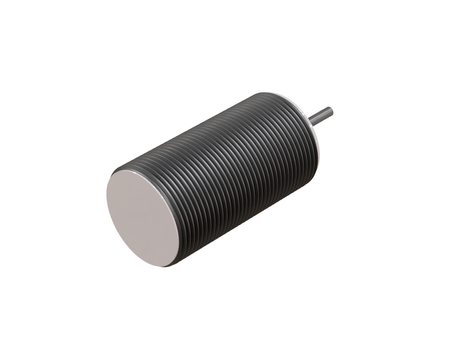

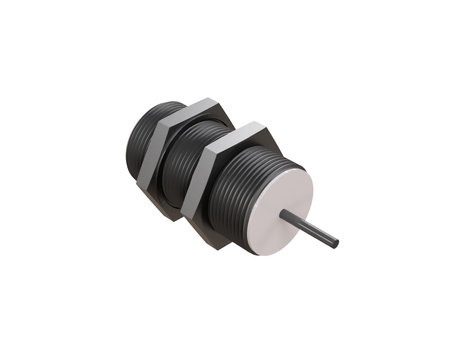

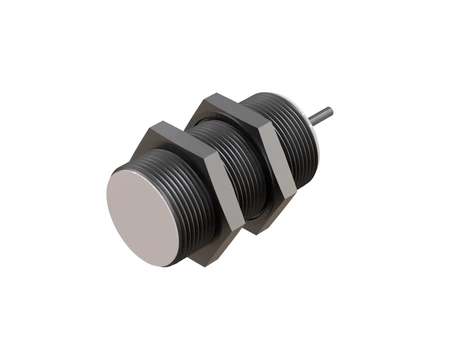

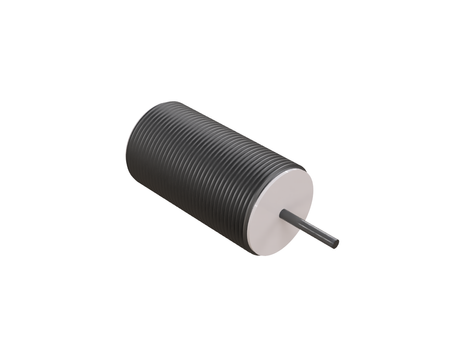

Czujnik indukcyjny M30 dla spawalnictwa 55 mm przewód 2m PNP NO Sn = 10 mm

Czujnik indukcyjny NWI30003 spawalniczy to rozwiązanie stworzone dla automatyki przemysłowej, gdzie wymagane są wysoka odporność, powtarzalność działania oraz bezawaryjna praca przez długi czas.

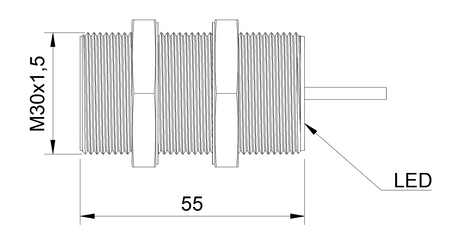

Rozmiar M30 zapewnia maksymalny zasięg detekcji w tej linii, przydatny przy dużych konstrukcjach zgrzewanych, Ø30 x 55 mm to proporcje zapewniające stabilną detekcję nawet przy wibracjach generowanych przez zgrzewarkę.

Specyfikacja techniczna:

• Średnica: M30, solidna konstrukcja przeznaczona do najbardziej wymagających stanowisk zgrzewalniczych
• Długość: 55 mm, większa długość czujnika umożliwiająca montaż z odsunięciem od najgorętszej strefy spawania
• Zakres detekcji: 10 mm, stabilna charakterystyka detekcji metalu nawet w pobliżu pola elektromagnetycznego zgrzewarki
• Obudowa: Gwintowana, gwint obudowy pozwala na dokładne ustawienie odległości detekcji podczas montażu na linii
• Materiał obudowy: Mosiądz z warstwą PTFE, warstwa PTFE na mosiężnej obudowie ogranicza przywieranie odprysków spawalniczych do powierzchni czujnika
• Materiał czoła czujnika: PTFE, materiał PTFE zachowuje stabilne parametry detekcji nawet po wielokrotnym kontakcie z odpryskami
• Montaż: Montaż zabudowany, montaż zabudowany (flush) chroni czujnik przed uderzeniami i odpryskami z boku
• Funkcja przełączania: normalnie otwartym (NO), standardowa logika normalnie otwarta, zgodna z typowymi sterownikami PLC linii spawalniczych
• Wyjście: PNP, typ wyjścia PNP ułatwia integrację z modułami bezpieczeństwa robotów zgrzewalniczych
• Przyłącze: z przewodem o długości 2 m, przewód odporny na wibracje i częste przemieszczenia typowe dla robotów spawalniczych
• Napięcie zasilania: DC 10-30V, standardowy zakres napięcia zgodny z zasilaniem większości szaf sterowniczych linii spawalniczych
• Odporność na zakłócenia elektromagnetyczne (EMC): tak, potwierdzona odporność na zakłócenia elektromagnetyczne generowane przez zgrzewarki i roboty spawalnicze
• Numer katalogowy: W1CF-M3010P-O3U2

Zastosowanie

• Wspiera kontrolę położenia w zgrzewaniu, sygnalizując sterownikowi maszyny obecność detalu w strefie roboczej.
• Wykorzystywany jest w systemach automatyzacji spawania oraz systemach automatyzacji zgrzewania jako element sprzężenia zwrotnego dla sterownika PLC.
• Stanowi element systemów kontroli procesu spawania i systemów kontroli procesu zgrzewania, potwierdzając obecność i pozycję detalu.
• Znajduje zastosowanie w automatycznych systemach spawalniczych oraz automatycznych systemach zgrzewalniczych pracujących w trybie ciągłym.
• Sprawdza się w zrobotyzowanych systemach spawalniczych i zrobotyzowanych liniach spawalniczych, gdzie roboty pracują bez stałego nadzoru operatora.

Zalety/Cechy

• Jako czujnik indukcyjny odporny na zakłócenia elektromagnetyczne nie generuje fałszywych zadziałań podczas cyklu spawania.
• Sprawdzony jako odporny na pole elektromagnetyczne, pracuje stabilnie nawet w bezpośrednim sąsiedztwie cewek i przewodów prądowych zgrzewarki.
• Nadaje się do pracy w silnym polu elektromagnetycznym, typowym dla zgrzewania oporowego i spawania łukowego.
• Potwierdzoną odporność na EMC doceniają integratorzy budujący czujniki przemysłowe odporne na EMC do zastosowań spawalniczych i zgrzewalniczych.
• Dzięki wysokiej odporności sprawdza się w środowisku o wysokim poziomie zakłóceń elektromagnetycznych, jakie generują maszyny spawalnicze.

Kiedy wybrać ten model

• Gdy konieczna jest kontrola położenia elementu podczas automatycznego spawania.
• Gdy proces zgrzewania odbywa się w zautomatyzowanej linii produkcyjnej.
• Jeśli czujnik ma być stosowany w miejscu narażonym jednocześnie na odpryski i zakłócenia elektromagnetyczne.
• Gdy potrzebny jest czujnik indukcyjny do robota spawalniczego pracującego w wymagającym środowisku.
