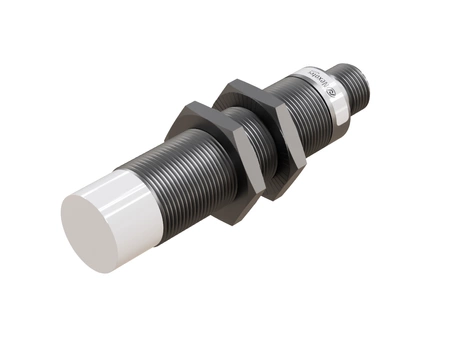

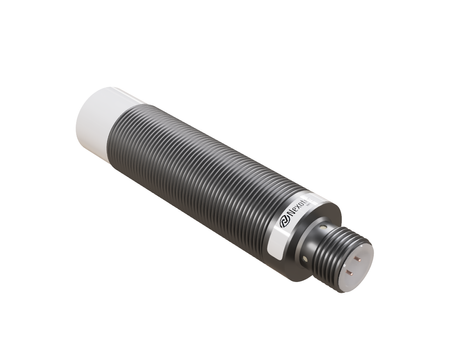

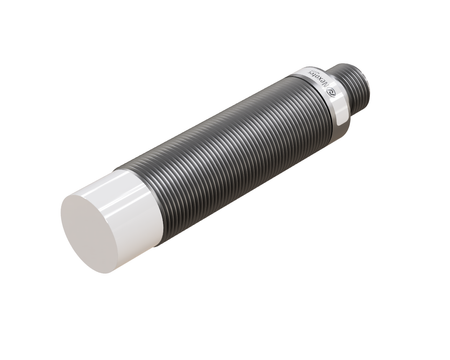

Czujnik indukcyjny M18 dla spawalnictwa 79 mm wtyk M12 NPN NO Sn = 8 mm

Czujnik indukcyjny NWI18111 spawalniczy to wydajne rozwiązanie dla robotyki przemysłowej, systemów pozycjonowania oraz zaawansowanych układów sterowania stosowanych w procesach spawania.

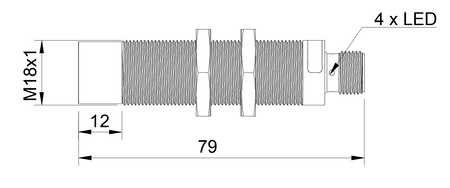

Większa średnica M18 zapewnia solidne mocowanie i większy zasięg detekcji w robotach spawalniczych o dużym udźwigu, Ø18 x 79 mm to format zapewniający dobrą dostępność montażową przy zachowaniu solidnej konstrukcji odpornej na warunki spawalnicze.

Specyfikacja techniczna:

• Średnica: M18, solidny rozmiar dobrze sprawdzający się w cięższych aplikacjach zgrzewalniczych
• Długość: 79 mm, wydłużona obudowa zapewniająca dodatkową sztywność mocowania w trudnych warunkach spawalniczych
• Zakres detekcji: 8 mm, sprawdzony zasięg detekcji w warunkach typowych dla robotyzowanego spawania
• Obudowa: Gwintowana, gwintowana obudowa umożliwia precyzyjną regulację pozycji czujnika względem punktu spawania
• Materiał obudowy: Mosiądz z warstwą PTFE, warstwa PTFE na mosiężnej obudowie ogranicza przywieranie odprysków spawalniczych do powierzchni czujnika
• Materiał czoła czujnika: PTFE, powłoka PTFE czoła czujnika ułatwia czyszczenie stanowiska bez ryzyka uszkodzenia detektora
• Montaż: Montaż niezabudowany, wersja niezabudowana wykorzystuje pełny zasięg detekcji, przydatny przy większych detalach spawalniczych
• Funkcja przełączania: normalnie otwartym (NO), standardowa logika normalnie otwarta, zgodna z typowymi sterownikami PLC linii spawalniczych
• Wyjście: NPN, typ wyjścia NPN dobrze współpracuje z typowymi wejściami sterowników PLC na liniach zgrzewalniczych
• Przyłącze: ze złączem wtykowym M12, złącze wtykowe umożliwia szybką wymianę czujnika bez demontażu całej instalacji spawalniczej
• Napięcie zasilania: DC 10-30V, standardowy zakres napięcia zgodny z zasilaniem większości szaf sterowniczych linii spawalniczych
• Odporność na zakłócenia elektromagnetyczne (EMC): tak, potwierdzona odporność na zakłócenia elektromagnetyczne generowane przez zgrzewarki i roboty spawalnicze
• Numer katalogowy: W1CN-M1808N-OEU4

Zastosowanie

• Sprawdza się jako czujnik do aplikacji spawalniczych oraz czujnik do zastosowań spawalniczych, gdzie liczy się stabilna detekcja elementów metalowych.
• To rozwiązanie klasy czujniki do celi spawalniczej i czujniki indukcyjne do celi spawalniczej, wykorzystywane w zamkniętych strefach roboczych robotów.
• Doskonale nadaje się do stanowisk spawalniczych oraz automatycznych stanowisk spawalniczych, gdzie wymagana jest powtarzalna praca bez przestojów.
• Wykorzystywany jest w maszynach spawalniczych oraz jako czujnik indukcyjny do maszyn spawalniczych nadzorujący pozycję i obecność detali.
• Znajduje zastosowanie w robotach spawalniczych jako czujnik indukcyjny do robotów spawalniczych, zapewniając pewną detekcję w cyklu roboczym.

Zalety/Cechy

• Czujnik jest odporny na odpryski powstające podczas spawania i zgrzewania, co ogranicza ryzyko uszkodzenia czoła czujnika.
• Zaprojektowany do pracy w środowisku spawalniczym, zachowuje stabilne parametry mimo trudnych warunków otoczenia.
• Sprawdza się w trudnych warunkach spawalniczych, w tym przy podwyższonej temperaturze i dużym zapyleniu strefy roboczej.
• Jako czujnik indukcyjny do trudnych warunków przemysłowych zachowuje powtarzalność detekcji nawet przy intensywnej eksploatacji.
• Odporność na trudne warunki pracy pozwala na montaż blisko punktu spawania bez utraty niezawodności.

Kiedy wybrać ten model

• Jeśli aplikacja obejmuje roboty spawalnicze pracujące w trudnych warunkach przemysłowych.
• Gdy aplikacja wymaga pracy w środowisku spawania i zgrzewania narażonym na odpryski.
• Jeśli aplikacja wymaga kontroli prawidłowego ustawienia elementu przed zgrzewaniem.
• Gdy potrzebna jest kontrola położenia detalu w zautomatyzowanym procesie spawania.

Podłączenie

Czujnik ma wyjście NPN, dlatego do podłączenia wybierz kabel przyłączeniowy M12 4-pin bez diod LED. Kable z diodami LED (NXOC12281…, NXOC12401…) mają żółtą diodę stanu włączoną dla wyjścia PNP i do czujników NPN się nie nadają.
