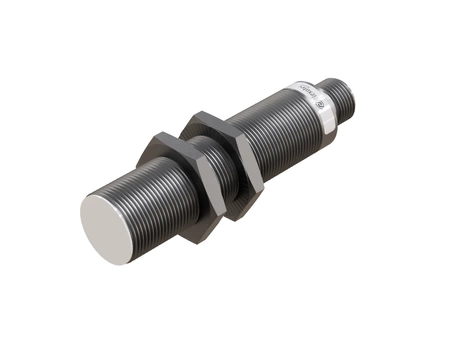

Czujnik indukcyjny M18 dla spawalnictwa 79 mm wtyk M12 NPN NO Sn = 5 mm

Wytrzymały czujnik indukcyjny NWI18101 spawalniczy to niezawodne rozwiązanie dla robotów spawalniczych, stanowisk zgrzewania oraz automatycznych linii produkcyjnych wymagających precyzyjnej detekcji.

Rozmiar M18 umożliwia detekcję elementów z większej odległości, co ma znaczenie przy dużych detalach spawalniczych, Ø18 x 79 mm to proporcje zapewniające stabilną detekcję nawet przy wibracjach generowanych przez zgrzewarkę.

Specyfikacja techniczna:

• Średnica: M18, większy zasięg detekcji przy zachowaniu kompaktowej budowy, do robotów spawalniczych
• Długość: 79 mm, większa długość czujnika umożliwiająca montaż z odsunięciem od najgorętszej strefy spawania
• Zakres detekcji: 5 mm, powtarzalna detekcja elementów metalowych niezależnie od zakłóceń generowanych przy spawaniu
• Obudowa: Gwintowana, gwint obudowy pozwala na dokładne ustawienie odległości detekcji podczas montażu na linii
• Materiał obudowy: Mosiądz z warstwą PTFE, warstwa PTFE na mosiężnej obudowie ogranicza przywieranie odprysków spawalniczych do powierzchni czujnika
• Materiał czoła czujnika: PTFE, czoło PTFE zapobiega przywieraniu odprysków metalu powstających podczas spawania i zgrzewania
• Montaż: Montaż zabudowany, montaż zabudowany (flush) chroni czujnik przed uderzeniami i odpryskami z boku
• Funkcja przełączania: normalnie otwartym (NO), funkcja NO ułatwia integrację z większością istniejących układów sterowania zgrzewarek
• Wyjście: NPN, wyjście NPN zgodne ze sterownikami stosowanymi powszechnie w automatyce spawalniczej
• Przyłącze: ze złączem wtykowym M12, złącze wtykowe umożliwia szybką wymianę czujnika bez demontażu całej instalacji spawalniczej
• Napięcie zasilania: DC 10-30V, standardowy zakres napięcia zgodny z zasilaniem większości szaf sterowniczych linii spawalniczych
• Odporność na zakłócenia elektromagnetyczne (EMC): tak, odporność EMC pozwala na montaż blisko cewek i przewodów prądowych zgrzewarki bez utraty sygnału
• Numer katalogowy: W1CF-M1805N-OEU4

Zastosowanie

• Wykorzystywany w automatyce produkcji i robotyzacji produkcji w zakładach, gdzie spawanie i zgrzewanie stanowią kluczowy etap procesu.
• Czujnik znajduje zastosowanie jako jeden z typowych czujników do spawania przemysłowego oraz czujników indukcyjnych do spawania, montowanych bezpośrednio przy stanowisku pracy.
• Sprawdza się jako czujnik do aplikacji spawalniczych oraz czujnik do zastosowań spawalniczych, gdzie liczy się stabilna detekcja elementów metalowych.
• To rozwiązanie klasy czujniki do celi spawalniczej i czujniki indukcyjne do celi spawalniczej, wykorzystywane w zamkniętych strefach roboczych robotów.
• Doskonale nadaje się do stanowisk spawalniczych oraz automatycznych stanowisk spawalniczych, gdzie wymagana jest powtarzalna praca bez przestojów.

Zalety/Cechy

• Solidna, całkowicie zamknięta konstrukcja i wysokiej jakości materiały obudowy zapewniają długą żywotność w cyklu pracy ciągłej.
• Konstrukcja odporna na odpryski spawalnicze sprawia, że czujnik pozostaje sprawny nawet przy bezpośrednim kontakcie z rozgrzanymi drobinami metalu.
• Czujnik jest odporny na odpryski powstające podczas spawania i zgrzewania, co ogranicza ryzyko uszkodzenia czoła czujnika.
• Zaprojektowany do pracy w środowisku spawalniczym, zachowuje stabilne parametry mimo trudnych warunków otoczenia.
• Sprawdza się w trudnych warunkach spawalniczych, w tym przy podwyższonej temperaturze i dużym zapyleniu strefy roboczej.

Kiedy wybrać ten model

• Kiedy proces spawania wymaga bezkontaktowej detekcji obecności detalu.
• Jeśli potrzebny jest czujnik do pracy w wymagającym środowisku zgrzewalniczym.
• Jeśli model ma wspierać robotyzację stanowiska spawalniczego.
• Jeśli czujnik ma być zastosowany w zrobotyzowanej celi spawalniczej narażonej na odpryski.

Podłączenie

Czujnik ma wyjście NPN, dlatego do podłączenia wybierz kabel przyłączeniowy M12 4-pin bez diod LED. Kable z diodami LED (NXOC12281…, NXOC12401…) mają żółtą diodę stanu włączoną dla wyjścia PNP i do czujników NPN się nie nadają.
