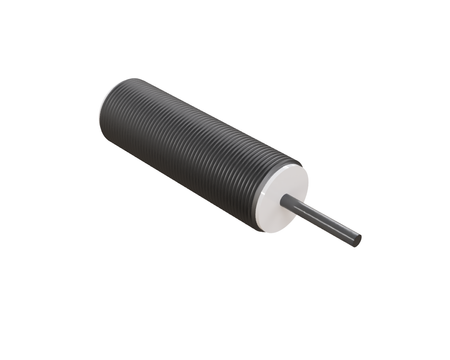

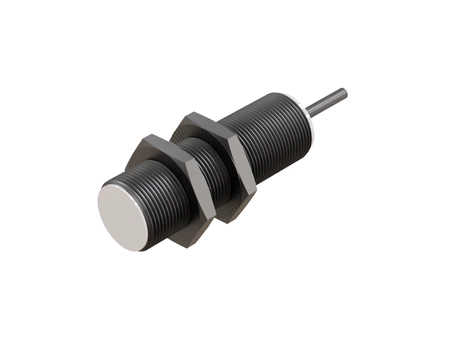

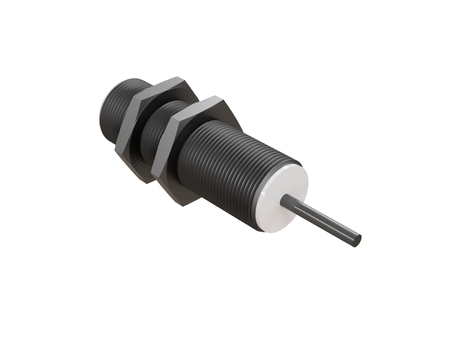

Czujnik indukcyjny M18 dla spawalnictwa 55 mm przewód 2m NPN NO Sn = 5 mm

Nowoczesny czujnik indukcyjny NWI18001 Heavy Duty dla spawalnictwa gwarantuje długą żywotność oraz niezawodne działanie w aplikacjach narażonych na intensywne obciążenia i trudne warunki środowiskowe.

Rozmiar M18 umożliwia detekcję elementów z większej odległości, co ma znaczenie przy dużych detalach spawalniczych, Ø18 x 55 mm to format zapewniający pewne mocowanie mechaniczne w cyklu pracy ciągłej linii zgrzewalniczej.

Specyfikacja techniczna:

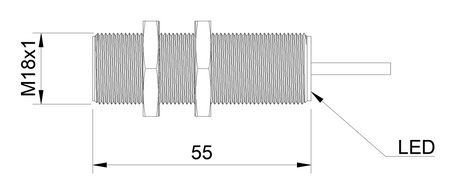

• Średnica: M18, solidny rozmiar dobrze sprawdzający się w cięższych aplikacjach zgrzewalniczych
• Długość: 55 mm, większa długość czujnika umożliwiająca montaż z odsunięciem od najgorętszej strefy spawania
• Zakres detekcji: 5 mm, sprawdzony zasięg detekcji w warunkach typowych dla robotyzowanego spawania
• Obudowa: Gwintowana, gwint obudowy pozwala na dokładne ustawienie odległości detekcji podczas montażu na linii
• Materiał obudowy: Mosiądz z warstwą PTFE, warstwa PTFE na mosiężnej obudowie ogranicza przywieranie odprysków spawalniczych do powierzchni czujnika
• Materiał czoła czujnika: PTFE, czoło PTFE zapobiega przywieraniu odprysków metalu powstających podczas spawania i zgrzewania
• Montaż: Montaż zabudowany, montaż zabudowany (flush) chroni czujnik przed uderzeniami i odpryskami z boku
• Funkcja przełączania: normalnie otwartym (NO), funkcja NO ułatwia integrację z większością istniejących układów sterowania zgrzewarek
• Wyjście: NPN, wyjście NPN zgodne ze sterownikami stosowanymi powszechnie w automatyce spawalniczej
• Przyłącze: z przewodem o długości 2 m, kabel o odpowiedniej długości ułatwia poprowadzenie instalacji z dala od najgorętszej strefy spawania
• Napięcie zasilania: DC 10-30V, typowe napięcie zasilania automatyki przemysłowej, bez potrzeby dodatkowych przetwornic
• Odporność na zakłócenia elektromagnetyczne (EMC): tak, odporność EMC pozwala na montaż blisko cewek i przewodów prądowych zgrzewarki bez utraty sygnału
• Numer katalogowy: W1CF-M1805N-O3U2

Zastosowanie

• Wykorzystywany jest w systemach automatyzacji spawania oraz systemach automatyzacji zgrzewania jako element sprzężenia zwrotnego dla sterownika PLC.
• Stanowi element systemów kontroli procesu spawania i systemów kontroli procesu zgrzewania, potwierdzając obecność i pozycję detalu.
• Znajduje zastosowanie w automatycznych systemach spawalniczych oraz automatycznych systemach zgrzewalniczych pracujących w trybie ciągłym.
• Sprawdza się w zrobotyzowanych systemach spawalniczych i zrobotyzowanych liniach spawalniczych, gdzie roboty pracują bez stałego nadzoru operatora.
• Wspiera pracę inteligentnych linii spawalniczych oraz inteligentnych stanowisk spawalniczych zintegrowanych z systemem nadrzędnym.

Zalety/Cechy

• Sprawdzony jako odporny na pole elektromagnetyczne, pracuje stabilnie nawet w bezpośrednim sąsiedztwie cewek i przewodów prądowych zgrzewarki.
• Nadaje się do pracy w silnym polu elektromagnetycznym, typowym dla zgrzewania oporowego i spawania łukowego.
• Potwierdzoną odporność na EMC doceniają integratorzy budujący czujniki przemysłowe odporne na EMC do zastosowań spawalniczych i zgrzewalniczych.
• Dzięki wysokiej odporności sprawdza się w środowisku o wysokim poziomie zakłóceń elektromagnetycznych, jakie generują maszyny spawalnicze.
• Może być stosowany jako czujnik do maszyn spawalniczych odporny na zakłócenia oraz czujnik do zgrzewarek odporny na zakłócenia elektromagnetyczne.

Kiedy wybrać ten model

• Gdy konieczna jest kontrola położenia elementu podczas automatycznego spawania.
• Gdy aplikacja wymaga pracy w środowisku spawania i zgrzewania narażonym na odpryski.
• Kiedy istotna jest stabilna praca czujnika mimo zakłóceń występujących w procesach spawalniczych.
• Kiedy aplikacja wymaga czujnika do zrobotyzowanej linii zgrzewalniczej.
