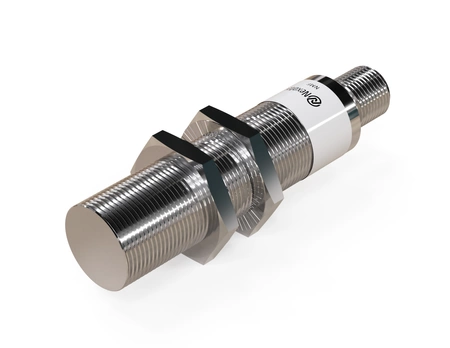

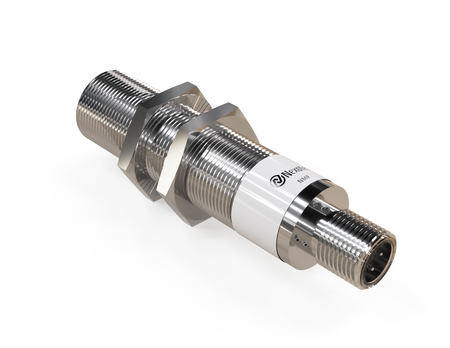

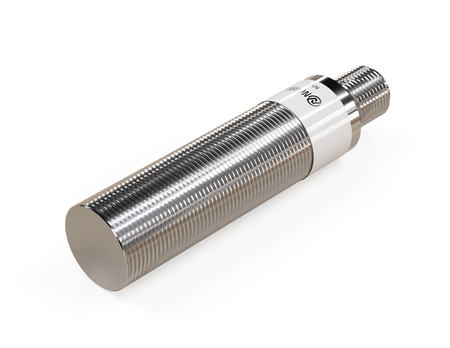

Czujnik indukcyjny M18 całometalowy 79 mm wtyczka M12 NPN NO Sn = 5 mm FE

Przemysłowy czujnik indukcyjny NMF18101-FE znajduje zastosowanie w maszynach i liniach produkcyjnych, gdzie obiektem zainteresowania jest stal, a aluminium nie generuje sygnału.

Model M18 reprezentuje linię czujników dla wymagających aplikacji produkcyjnych. Wymiary M18 zapewniają odpowiednią przestrzeń do regulacji położenia oraz pewne mocowanie podczas pracy maszyny.

Specyfikacja techniczna:

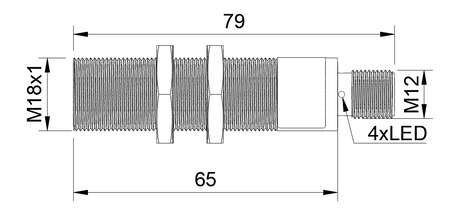

• Średnica: M18, wzmocniona konstrukcja do pracy w trudnych warunkach oraz intensywnej eksploatacji
• Długość: 79 mm, większa powierzchnia montażowa gwintu zapewnia stabilniejsze mocowanie
• Zakres detekcji: 5 mm, powtarzalna odległość aktywacji sygnału zapewnia precyzyjną detekcję
• Wykrywane materiały: Stal i inne metale żelazne (aluminium ignorowane), aluminium i jego stopy nie są obiektem detekcji, co eliminuje niepożądane sygnały w procesach mieszanych z udziałem elementów nieżelaznych
• Współczynnik korekcyjny K: K = 1 dla stali (pełny, naturalny zasięg detekcji), współczynnik K = 1 dotyczy stali i innych metali żelaznych jako materiału referencyjnego, dzięki czemu deklarowany zasięg Sn jest pełnym, naturalnym zasięgiem detekcji
• Obudowa: Gwintowana, mocowanie za pomocą nakrętek kontrujących zapewnia stabilną instalację
• Materiał obudowy: Stal nierdzewna, wysoka odporność na korozję i działanie czynników chemicznych
• Materiał czoła czujnika: Stal nierdzewna, stabilność wymiarowa podczas pracy w warunkach obciążeń dynamicznych
• Montaż: Montaż zabudowany, montaż w powierzchniach metalowych zgodnie ze standardem flush
• Funkcja przełączania: NO, standardowa logika pracy czujników indukcyjnych w automatyce przemysłowej
• Rodzaj wtyczki: M12, połączenie wtykowe zmniejsza ryzyko błędów montażowych podczas instalacji
• Napięcie zasilania: DC 10-30V, stabilna praca w instalacjach zasilanych napięciem DC

Zastosowanie

• Przemysł ciężki i hutnictwo – Czujnik indukcyjny FE zapewnia niezawodną detekcję wyrobów stalowych w ekstremalnie trudnych warunkach środowiskowych przemysłu ciężkiego i hutnictwa.
• Profile i konstrukcje stalowe w budownictwie – Całometalowy czujnik indukcyjny FE zapewnia stabilną pracę w wymagających warunkach produkcji profili i konstrukcji stalowych dla budownictwa.
• Systemy transportu i sortowania – Sensor indukcyjny do metali żelaznych sprawdza się w systemach transportu i sortowania stalowych komponentów.
• Stanowiska obróbcze z pyłem i wiórami aluminiowymi – Detektor obecności metalu wspiera automatyczną kontrolę detali stalowych na stanowiskach obróbczych, gdzie pojedyncze opiłki i pył aluminiowy nie wpływają na wynik detekcji.
• Produkcja elementów złącznych – Sensor indukcyjny FE wykorzystywany jest w produkcji śrub, nakrętek i innych stalowych elementów złącznych, potwierdzając ich obecność w procesie.

Korzyści/Cechy

• Pełny, naturalny zasięg dla stali – zasięg określony w dokumentacji odnosi się do rzeczywistych możliwości detekcji, co ułatwia projektowanie aplikacji z elementami stalowymi.
• Selektywna detekcja detalu – rozwiązanie pozwala skoncentrować kontrolę na właściwym elemencie stalowym, ignorując aluminiowe komponenty znajdujące się w jego otoczeniu.
• Trwałe wykonanie – monolityczna konstrukcja zwiększa odporność rozwiązania stosowanego do kontroli elementów stalowych.
• Do metali żelaznych – rozwiązanie można wykorzystać do kontroli elementów wykonanych ze stali i innych materiałów ferromagnetycznych, przy zachowaniu charakterystyki ukierunkowanej na właściwy detal.
• Czujnik położenia elementu stalowego – może kontrolować pozycję detalu w maszynie, podczas gdy aluminiowe komponenty w otoczeniu nie są właściwym przedmiotem detekcji.

Kiedy wybrać ten model

• Do automatyzacji procesów produkcji stali – czujnik metali może kontrolować pozycję i obecność stalowych komponentów w kolejnych etapach produkcji.
• Do kontroli pozycji elementów żelaznych – model sprawdzi się w aplikacjach, w których oprócz stali obecne są metale nieżelazne.
• Gdy potrzebujesz rozróżnić stal od metali nieżelaznych – czujnik obecności elementu może być korzystnym rozwiązaniem w procesach, gdzie stal i aluminium występują razem.
• Do wymagających aplikacji przemysłowych – całometalowy czujnik indukcyjny będzie odpowiednim wyborem, gdy oprócz detekcji stali ważna jest trwałość konstrukcji.

Podłączenie

Czujnik ma wyjście NPN, dlatego do podłączenia wybierz kabel przyłączeniowy M12 4-pin bez diod LED. Kable z diodami LED (NXOC12281…, NXOC12401…) mają żółtą diodę stanu włączoną dla wyjścia PNP i do czujników NPN się nie nadają.
