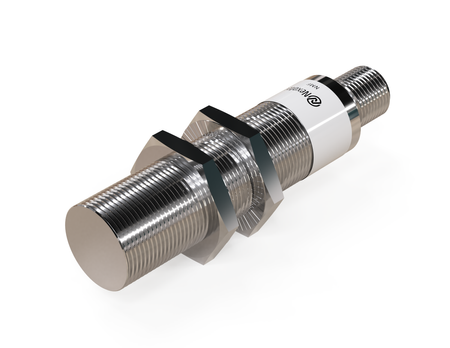

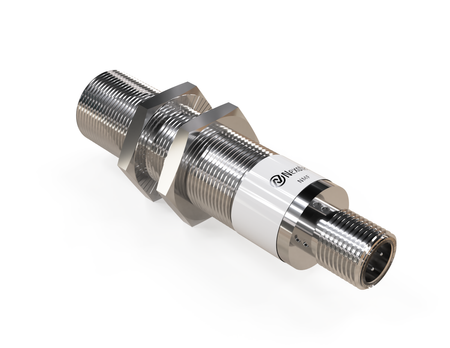

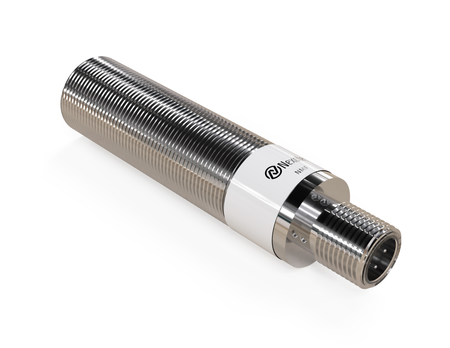

Czujnik indukcyjny M18 całometalowy 79 mm wtyczka M12 NPN NC Sn = 5 mm FE

Profesjonalny czujnik indukcyjny NMF18102-FE sprawdza się w wymagających aplikacjach, w których liczy się precyzyjna detekcja właściwego detalu stalowego.

Produkt w standardzie M18 to element systemów detekcji stosowanych w przemyśle i produkcji. Czujniki M18 dobrze sprawdzają się w standardowych konfiguracjach montażowych wymagających trwałości i niezawodnej detekcji.

Specyfikacja techniczna:

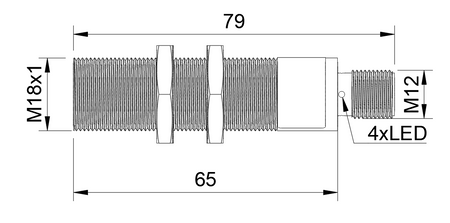

• Średnica: M18, przystosowany do aplikacji o większym obciążeniu mechanicznym
• Długość: 79 mm, stosowany w dużych instalacjach przemysłowych wymagających wysokiej niezawodności
• Zakres detekcji: 5 mm, odporność na zużycie dzięki bezstykowej metodzie wykrywania metalu
• Wykrywane materiały: Stal i inne metale żelazne (aluminium ignorowane), detekcja ukierunkowana na właściwy element stalowy, a nie na pojedyncze opiłki, wióry lub pyły aluminiowe pozostające w otoczeniu
• Współczynnik korekcyjny K: K = 1 dla stali (pełny, naturalny zasięg detekcji), współczynnik K = 1 dotyczy stali i innych metali żelaznych jako materiału referencyjnego, dzięki czemu deklarowany zasięg Sn jest pełnym, naturalnym zasięgiem detekcji
• Obudowa: Gwintowana, odporna na poluzowanie podczas pracy maszyny i występowania drgań
• Materiał obudowy: Stal nierdzewna, odporność na agresywne środowisko przemysłowe i uszkodzenia mechaniczne
• Materiał czoła czujnika: Stal nierdzewna, zwiększona trwałość powierzchni aktywnej czujnika podczas intensywnej eksploatacji
• Montaż: Montaż zabudowany, montaż w powierzchniach metalowych zgodnie ze standardem flush
• Funkcja przełączania: NC, stały nadzór sygnału w układzie sterowania
• Rodzaj wtyczki: M12, konstrukcja wtykowa ułatwia serwis oraz szybką wymianę czujnika
• Napięcie zasilania: DC 10-30V, kompatybilność z systemami PLC i automatyką przemysłową

Zastosowanie

• Kontrola jakości w produkcji seryjnej – Czujnik zbliżeniowy FE wspiera selektywne sprawdzanie obecności elementów ferromagnetycznych w mieszanych podzespołach technologicznych.
• Kontrola przed zgrzewaniem stali – Czujnik FE wspiera automatyczną kontrolę pozycji detali przed zgrzewaniem elementów stalowych na stanowiskach zgrzewalniczych.
• Montaż stalowych konstrukcji budowlanych – Czujnik indukcyjny FE wspiera automatyzację procesów montażu stalowych konstrukcji w przemyśle budowlanym.
• Pakowanie i etykietowanie – Zastosowanie czujnika bezkontaktowego FE obejmuje kontrolę obecności detali stalowych na stanowiskach pakowania i etykietowania.
• Automatyczna kontrola obecności stali – Detektor obecności metalu wykorzystywany jest na etapach produkcji, w których liczy się wykrycie całego stalowego detalu, a nie pojedynczych zanieczyszczeń aluminiowych.

Korzyści/Cechy

• Indukcyjny czujnik zbliżeniowy do stali – umożliwia bezkontaktowe wykrywanie stalowego elementu, podczas gdy aluminiowe komponenty w otoczeniu nie są właściwym celem detekcji.
• Czujnik położenia detalu – umożliwia kontrolę pozycji elementu stalowego w maszynie, koncentrując detekcję na właściwym detalu.
• Kontrola obecności elementu – pozwala wykrywać właściwy stalowy komponent w procesie produkcyjnym, bez przeznaczenia do wykrywania aluminiowych zanieczyszczeń.
• Do aplikacji z opiłkami aluminium w otoczeniu – może być korzystnym rozwiązaniem tam, gdzie w pobliżu stalowego detalu występują aluminiowe opiłki, które nie powinny być obiektem kontroli.
• Rozwiązanie dla automatyki przemysłowej – połączenie całometalowej konstrukcji, K=1 dla stali i specjalizacji materiałowej sprawia, że seria jest przeznaczona do wymagających aplikacji automatyki.

Kiedy wybrać ten model

• Do cięcia stali – czujnik do wykrywania stali sprawdzi się przy kontroli obecności i położenia detali przed operacją cięcia.
• Gdy potrzebujesz naturalnego K=1 – wybierz ten model, jeżeli ważne jest wykorzystanie pełnego, deklarowanego zasięgu detekcji przy stali, bez dodatkowych współczynników korekcyjnych.
• Gdy czujnik pracuje blisko maszyny – metalowe czoło i monolityczna konstrukcja sprawdzają się w miejscach narażonych na kontakt z otoczeniem roboczym.
• Gdy potrzebujesz specjalistycznego rozwiązania do stali i metali żelaznych – wybierz całometalowy czujnik indukcyjny z naturalnym K=1 i rzeczywistym deklarowanym zasięgiem, przeznaczony do bezkontaktowej detekcji właściwych detali w procesach takich jak cięcie, tłoczenie, spawanie, zgrzewanie i automatyczny montaż, bez ukierunkowania na detekcję aluminium i innych metali nieżelaznych.

Podłączenie

Czujnik ma wyjście NPN, dlatego do podłączenia wybierz kabel przyłączeniowy M12 4-pin bez diod LED. Kable z diodami LED (NXOC12281…, NXOC12401…) mają żółtą diodę stanu włączoną dla wyjścia PNP i do czujników NPN się nie nadają.
