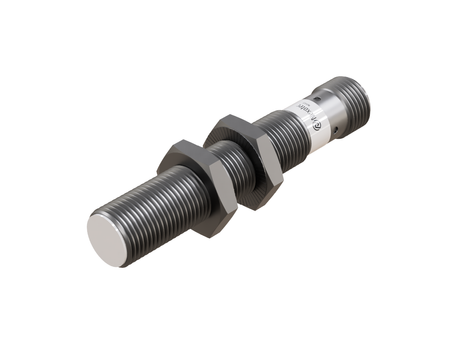

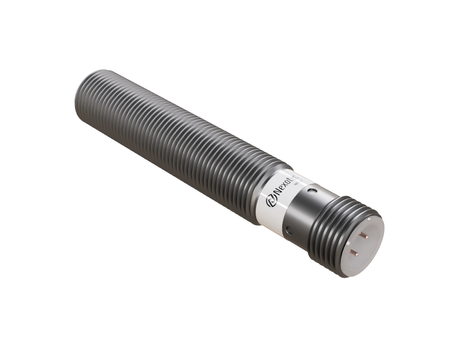

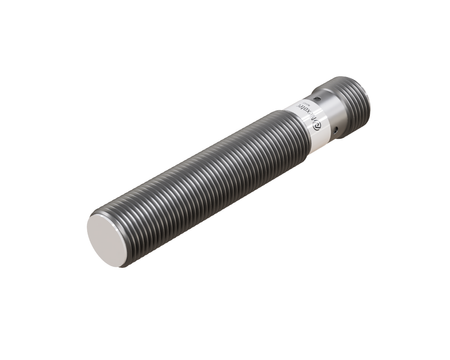

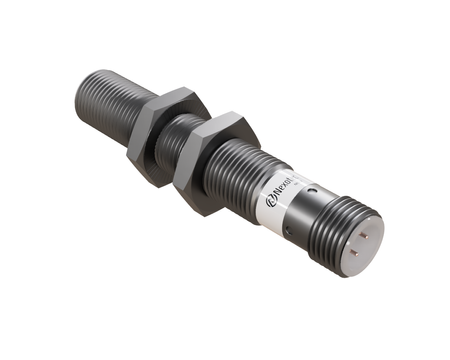

Czujnik indukcyjny M12 dla spawalnictwa 68 mm wtyk M12 NPN NC Sn = 2 mm

Przemysłowy czujnik indukcyjny NWI12102 Heavy Duty zapewnia niezawodną pracę w pobliżu stanowisk spawalniczych, gdzie występują wysokie temperatury, silne pola elektromagnetyczne oraz odpryski spawalnicze.

Czujnik M12 sprawdza się jako uniwersalne rozwiązanie do większości stanowisk spawalniczych i zgrzewalniczych, Ø12 x 68 mm to format dobrze dopasowany do typowych uchwytów montażowych stosowanych przy stanowiskach spawalniczych.

Specyfikacja techniczna:

• Średnica: M12, uniwersalny rozmiar stosowany na większości linii zgrzewalniczych

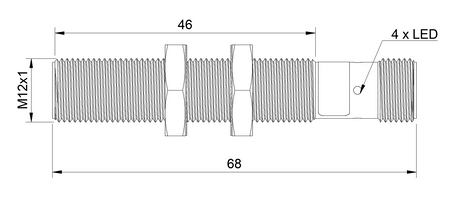

• Długość: 68 mm, wydłużona obudowa zapewniająca dodatkową sztywność mocowania w trudnych warunkach spawalniczych
• Zakres detekcji: 2 mm, sprawdzony zasięg detekcji w warunkach typowych dla robotyzowanego spawania
• Obudowa: Gwintowana, gwint obudowy pozwala na dokładne ustawienie odległości detekcji podczas montażu na linii
• Materiał obudowy: Mosiądz z warstwą PTFE, powłoka PTFE zwiększa odporność obudowy na zabrudzenia typowe dla środowiska spawalniczego
• Materiał czoła czujnika: PTFE, czoło PTFE zapobiega przywieraniu odprysków metalu powstających podczas spawania i zgrzewania
• Montaż: Montaż zabudowany, wersja zabudowana pozwala schować czujnik w metalowym osprzęcie stanowiska spawalniczego
• Funkcja przełączania: normalnie zamkniętym (NC), funkcja normalnie zamknięta przydatna w układach bezpieczeństwa stanowisk spawalniczych
• Wyjście: NPN, typ wyjścia NPN dobrze współpracuje z typowymi wejściami sterowników PLC na liniach zgrzewalniczych
• Przyłącze: ze złączem wtykowym M12, złącze wtykowe umożliwia szybką wymianę czujnika bez demontażu całej instalacji spawalniczej
• Napięcie zasilania: DC 10-30V, typowe napięcie zasilania automatyki przemysłowej, bez potrzeby dodatkowych przetwornic
• Odporność na zakłócenia elektromagnetyczne (EMC): tak, potwierdzona odporność na zakłócenia elektromagnetyczne generowane przez zgrzewarki i roboty spawalnicze
• Numer katalogowy: W1CF-M1202N-CEU4

Zastosowanie

• Stosowany na liniach zgrzewalniczych oraz automatycznych liniach zgrzewania, gdzie liczy się powtarzalność cyklu.
• Pełni funkcję czujnika położenia do zgrzewarek oraz czujnika obecności detalu do zgrzewania, potwierdzając prawidłowe ułożenie elementu przed cyklem.
• Wspiera kontrolę położenia w zgrzewaniu, sygnalizując sterownikowi maszyny obecność detalu w strefie roboczej.
• Wykorzystywany jest w systemach automatyzacji spawania oraz systemach automatyzacji zgrzewania jako element sprzężenia zwrotnego dla sterownika PLC.
• Stanowi element systemów kontroli procesu spawania i systemów kontroli procesu zgrzewania, potwierdzając obecność i pozycję detalu.

Zalety/Cechy

• Obudowa w stopniu ochrony IP67 zabezpiecza wnętrze czujnika przed pyłem i strugą wody, co ma znaczenie przy czyszczeniu stanowiska spawalniczego.
• Czujnik jest odporny na zakłócenia elektromagnetyczne, dzięki czemu zachowuje stabilny sygnał wyjściowy w pobliżu pracujących zgrzewarek.
• Jako czujnik indukcyjny odporny na zakłócenia elektromagnetyczne nie generuje fałszywych zadziałań podczas cyklu spawania.
• Sprawdzony jako odporny na pole elektromagnetyczne, pracuje stabilnie nawet w bezpośrednim sąsiedztwie cewek i przewodów prądowych zgrzewarki.
• Nadaje się do pracy w silnym polu elektromagnetycznym, typowym dla zgrzewania oporowego i spawania łukowego.

Kiedy wybrać ten model

• Kiedy potrzebny jest czujnik do zrobotyzowanego procesu spawania, w którym liczy się niezawodna detekcja detalu.
• Gdy czujnik będzie pracował w trudnych warunkach procesu spawalniczego.
• Gdy potrzebna jest detekcja komponentu w automatycznej linii spawania lub zgrzewania.
• Gdy potrzebny jest czujnik indukcyjny do robota spawalniczego pracującego w wymagającym środowisku.

Podłączenie

Czujnik ma wyjście NPN, dlatego do podłączenia wybierz kabel przyłączeniowy M12 4-pin bez diod LED. Kable z diodami LED (NXOC12281…, NXOC12401…) mają żółtą diodę stanu włączoną dla wyjścia PNP i do czujników NPN się nie nadają.
