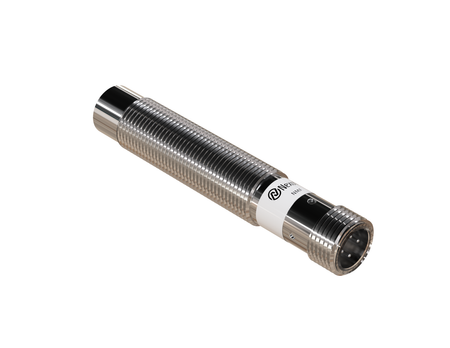

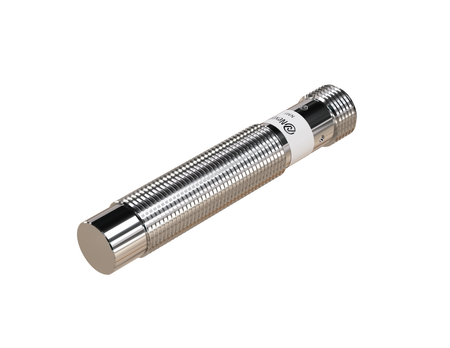

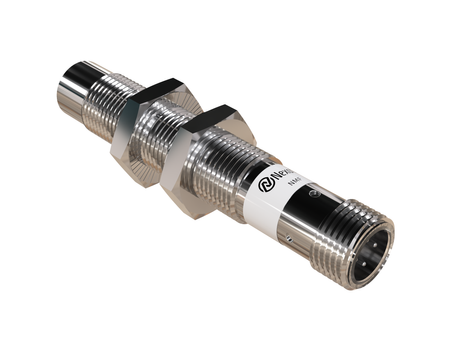

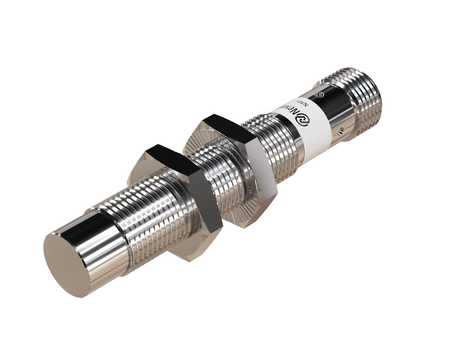

Czujnik indukcyjny M12 całometalowy 68 mm wtyczka M12 NPN NO Sn = 4 mm NF

Profesjonalny czujnik indukcyjny NMF12111-NF doskonale sprawdza się w aplikacjach, w których liczy się detekcja właściwego detalu aluminiowego, a nie pojedynczych opiłków czy wiórów.

Wersja M12 została opracowana dla standardowych i wymagających rozwiązań automatyki przemysłowej, zapewniając długą żywotność i niezawodność. Czujniki Ø12 x 68 mm dobrze sprawdzają się w standardowych konfiguracjach montażowych wymagających trwałości i niezawodnej detekcji.

Specyfikacja techniczna:

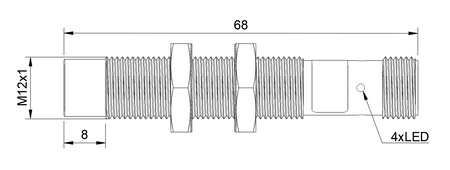

• Średnica: M12, zwiększona powierzchnia aktywna czujnika zapewnia skuteczną detekcję elementów metalowych
• Długość: 68 mm, stosowany w dużych instalacjach przemysłowych wymagających wysokiej niezawodności
• Zakres detekcji: 4 mm, bezkontaktowe wykrywanie elementów metalowych z wysoką powtarzalnością działania
• Wykrywane materiały: Aluminium i inne metale nieżelazne (stal ignorowana), stal i jej pochodne nie są obiektem detekcji, co ogranicza liczbę niepożądanych sygnałów w procesach z aluminium
• Współczynnik korekcyjny K: K = 1 dla aluminium (pełny deklarowany zasięg), rzeczywisty zasięg detekcji pozwala dobrać model na podstawie konkretnej odległości od aluminiowego detalu
• Obudowa: Gwintowana, umożliwia precyzyjne ustawienie pozycji czujnika podczas montażu
• Materiał obudowy: Stal nierdzewna, odporność na agresywne środowisko przemysłowe i uszkodzenia mechaniczne
• Materiał czoła czujnika: Stal nierdzewna, stabilność wymiarowa podczas pracy w warunkach obciążeń dynamicznych
• Montaż: Montaż niezabudowany, wysoka czułość detekcji w wymagających aplikacjach przemysłowych
• Funkcja przełączania: NO, stosowany w typowych aplikacjach sterowania maszynami
• Rodzaj wtyczki: M12, połączenie wtykowe zmniejsza ryzyko błędów montażowych podczas instalacji
• Napięcie zasilania: DC 10-30V, standardowy zakres zasilania czujników przemysłowych

Zastosowanie

• Linie produkcyjne komponentów aluminiowych – Czujnik indukcyjny NF znajduje zastosowanie w liniach produkcyjnych komponentów aluminiowych do kontroli obecności elementów po obróbce.
• Skrawanie, frezowanie i toczenie aluminium – Wykorzystanie w automatyzacji procesów skrawania, frezowania i toczenia aluminium zwiększa wydajność produkcji, nawet gdy w otoczeniu detalu obecne są wióry po obróbce.
• Automatyczne podawanie elementów – Zastosowanie w automatycznym podawaniu elementów aluminiowych na liniach produkcyjnych zwiększa płynność procesu.
• Montaż konstrukcji budowlanych – Czujnik indukcyjny NF wspiera automatyzację procesów montażu aluminiowych konstrukcji w przemyśle budowlanym.
• Aplikacje z wiórami aluminiowymi – Czujnik indukcyjny NF wykorzystywany jest w aplikacjach z wiórami aluminiowymi powstającymi podczas cięcia, bez ukierunkowania na detekcję tych pozostałości.

Korzyści/Cechy

• Całometalowa konstrukcja – monolityczne wykonanie z jednego kawałka metalu zapewnia wysoką odporność mechaniczną i pozwala zastosować rozwiązanie w wymagających aplikacjach związanych z detekcją aluminium i metali nieżelaznych, gdzie obecność opiłków i wiórów nie powinna wpływać na kontrolę właściwego detalu.
• Selektywna detekcja detalu – rozwiązanie pozwala skoncentrować kontrolę na właściwym elemencie aluminiowym, ograniczając znaczenie pojedynczych opiłków i wiórów znajdujących się w jego otoczeniu.
• Konstrukcja do wymagających aplikacji – całometalowe wykonanie pozwala stosować rozwiązanie w maszynach, w których ważna jest odporność mechaniczna i pewna detekcja właściwego elementu.
• K=1 + metale nieżelazne – współczynnik K=1 jest ważnym parametrem przy projektowaniu aplikacji wykorzystujących materiały nieżelazne.
• Aluminium + metale nieżelazne + K=1 – połączenie specjalizacji materiałowej i pełnego deklarowanego zasięgu stanowi ważną przewagę przy projektowaniu aplikacji.

Kiedy wybrać ten model

• Do zgrzewania aluminium – czujnik obecności detalu może kontrolować prawidłowe położenie elementów aluminiowych przed rozpoczęciem procesu zgrzewania.
• Do transportu aluminium – czujnik obecności materiału może wykrywać przejście aluminiowych elementów na przenośniku lub linii produkcyjnej.
• Gdy liczy się odporność podczas obróbki aluminium – całometalowy element detekcyjny może być odpowiednim rozwiązaniem do wymagających stanowisk produkcyjnych.
• Do wymagających aplikacji przemysłowych – całometalowy czujnik indukcyjny będzie odpowiednim wyborem, gdy oprócz detekcji aluminium ważna jest trwałość konstrukcji.

Podłączenie

Czujnik ma wyjście NPN, dlatego do podłączenia wybierz kabel przyłączeniowy M12 4-pin bez diod LED. Kable z diodami LED (NXOC12281…, NXOC12401…) mają żółtą diodę stanu włączoną dla wyjścia PNP i do czujników NPN się nie nadają.
