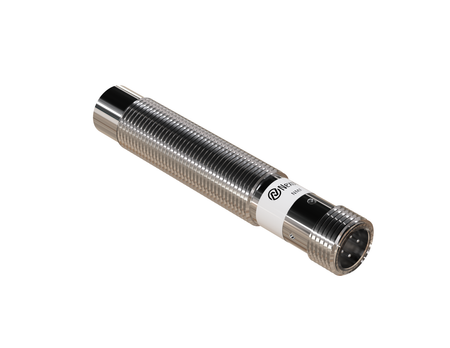

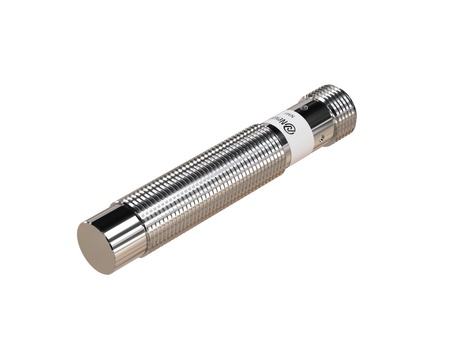

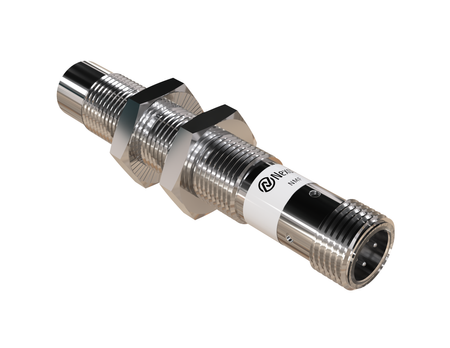

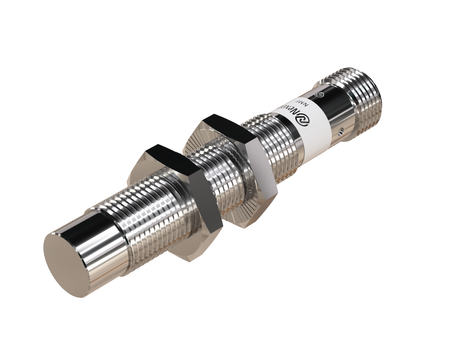

Czujnik indukcyjny M12 całometalowy 68 mm wtyczka M12 NPN NO Sn = 4 mm FE

Czujnik indukcyjny NMF12111-FE całometalowy łączy maksymalną odporność mechaniczną ze skutecznością selektywnej detekcji stali.

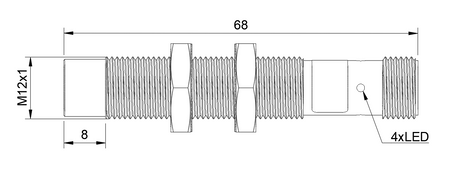

Model w obudowie M12 został zaprojektowany do nowoczesnych systemów detekcji stosowanych w maszynach, liniach produkcyjnych i automatyce przemysłowej. Wymiary Ø12 x 68 mm zapewniają stabilne osadzenie w konstrukcji oraz odporność na codzienną eksploatację w środowisku przemysłowym.

Specyfikacja techniczna:

• Średnica: M12, stabilna praca w trudnych warunkach przemysłowych i podczas intensywnej eksploatacji
• Długość: 68 mm, stosowany w dużych instalacjach przemysłowych wymagających wysokiej niezawodności
• Zakres detekcji: 4 mm, zasięg detekcji zależny od średnicy i konstrukcji czujnika indukcyjnego
• Wykrywane materiały: Stal i inne metale żelazne (aluminium ignorowane), selektywność materiałowa pozwala całkowicie ignorować aluminium, mosiądz, miedź i inne metale nieżelazne obecne w strefie detekcji
• Współczynnik korekcyjny K: K = 1 dla stali (pełny, naturalny zasięg detekcji), pełny deklarowany zasięg dla stali ułatwia projektowanie aplikacji bez dodatkowych założeń dotyczących redukcji zasięgu
• Obudowa: Gwintowana, standardowe rozwiązanie stosowane w automatyce przemysłowej i systemach sterowania
• Materiał obudowy: Stal nierdzewna, odporność na agresywne środowisko przemysłowe i uszkodzenia mechaniczne
• Materiał czoła czujnika: Stal nierdzewna, odporność na korozję w środowisku wilgotnym oraz chemicznym
• Montaż: Montaż niezabudowany, pełna ekspozycja strefy detekcji zapewnia maksymalny zasięg wykrywania
• Funkcja przełączania: NO, sygnał generowany podczas detekcji elementu metalowego
• Rodzaj wtyczki: M12, konstrukcja wtykowa ułatwia serwis oraz szybką wymianę czujnika
• Napięcie zasilania: DC 10-30V, stabilna praca w instalacjach zasilanych napięciem DC

Zastosowanie

• Produkcja pojazdów – Zastosowanie sensora indukcyjnego FE obejmuje detekcję elementów stalowych w zautomatyzowanych systemach produkcji pojazdów.
• Konstrukcje stalowe wymienników ciepła – Zastosowanie w produkcji stalowych elementów wymienników ciepła i chłodnic zwiększa niezawodność kontroli procesu.
• Systemy transportu i sortowania – Sensor indukcyjny do metali żelaznych sprawdza się w systemach transportu i sortowania stalowych komponentów.
• Kontrola przed zgrzewaniem na linii produkcyjnej – Wykorzystanie czujnika obecności detalu przed procesem zgrzewania pozwala zweryfikować, czy stalowy komponent znajduje się we właściwym miejscu.
• Kolejnictwo i infrastruktura szynowa – Zastosowanie czujnika indukcyjnego FE obejmuje kontrolę obecności stalowych elementów torowych i komponentów wagonów.

Korzyści/Cechy

• Indukcyjny czujnik zbliżeniowy do stali – umożliwia bezkontaktowe wykrywanie stalowego elementu, podczas gdy aluminiowe komponenty w otoczeniu nie są właściwym celem detekcji.
• Brak reakcji na opiłki aluminiowe – rozwiązanie jest przeznaczone do detekcji właściwego elementu stalowego, dzięki czemu aluminiowe opiłki nie są traktowane jako docelowy obiekt wykrywania.
• Czujnik zbliżeniowy do metali żelaznych – sprawdza się przy bezkontaktowej kontroli elementów stalowych w otoczeniu zawierającym aluminium i inne metale nieżelazne.
• K=1 + odporność na aluminium – połączenie naturalnego współczynnika K=1 dla stali z całkowitą niewrażliwością na aluminium jest ważnym parametrem przy projektowaniu aplikacji mieszanych.
• Rozwiązanie dla automatyki przemysłowej – połączenie całometalowej konstrukcji, K=1 dla stali i specjalizacji materiałowej sprawia, że seria jest przeznaczona do wymagających aplikacji automatyki.

Kiedy wybrać ten model

• Do kontroli elementów przed zgrzewaniem – czujnik bezkontaktowy umożliwia kontrolę obecności detalu bez mechanicznego kontaktu z jego powierzchnią.
• Do automatycznych stanowisk montażowych – czujnik detekcji elementu sprawdzi się przy kontroli obecności stalowych komponentów przed montażem.
• Gdy podczas obróbki powstają wióry aluminiowe – rozwiązanie sprawdzi się w aplikacjach, w których celem jest wykrywanie wyłącznie stalowego detalu, a wióry aluminiowe mają być całkowicie ignorowane.
• Gdy stal ma być wykrywana, a aluminium całkowicie ignorowane – wybierz ten model do aplikacji, w których właściwym obiektem detekcji jest wyłącznie stalowy detal, niezależnie od obecności metali nieżelaznych w otoczeniu.

Podłączenie

Czujnik ma wyjście NPN, dlatego do podłączenia wybierz kabel przyłączeniowy M12 4-pin bez diod LED. Kable z diodami LED (NXOC12281…, NXOC12401…) mają żółtą diodę stanu włączoną dla wyjścia PNP i do czujników NPN się nie nadają.
