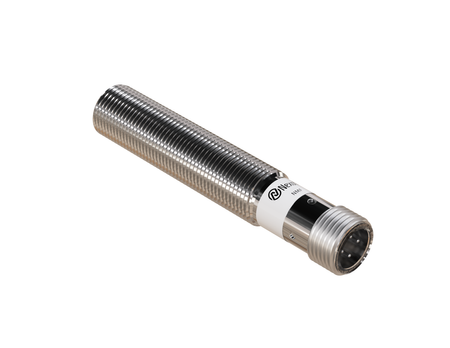

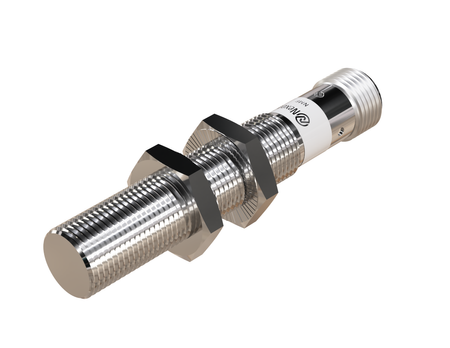

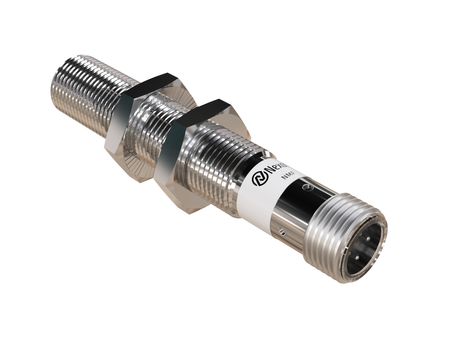

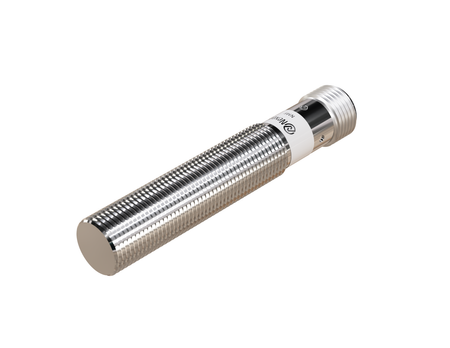

Czujnik indukcyjny M12 całometalowy 68 mm wtyczka M12 NPN NO Sn = 2 mm NF

Przemysłowy czujnik indukcyjny NMF12101-NF w wersji NF wyróżnia się selektywnością materiałową - wykrywa aluminium i metale nieżelazne, pomijając stal i jej pochodne.

Czujnik M12 należy do rozwiązań przeznaczonych dla nowoczesnego przemysłu wymagającego trwałości, precyzji i niezawodności. Średnica Ø12 x 68 mm gwarantuje dobrą równowagę między kompaktową budową, stabilnością montażu i trwałością mechaniczną.

Specyfikacja techniczna:

• Średnica: M12, większy zasięg detekcji w porównaniu do mniejszych modeli zwiększa możliwości zastosowania

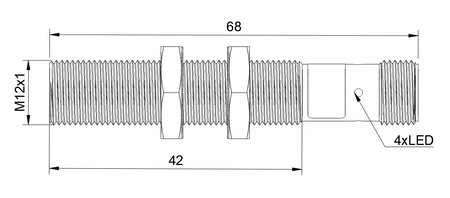

• Długość: 68 mm, większa powierzchnia montażowa gwintu zapewnia stabilniejsze mocowanie
• Zakres detekcji: 2 mm, powtarzalna odległość aktywacji sygnału zapewnia precyzyjną detekcję
• Wykrywane materiały: Aluminium i inne metale nieżelazne (stal ignorowana), selektywność materiałowa pozwala pomijać drobne pozostałości metalu, które nie powinny być traktowane jako właściwy detal
• Współczynnik korekcyjny K: K = 1 dla aluminium (pełny deklarowany zasięg), pełny deklarowany zasięg dla aluminium ułatwia projektowanie aplikacji bez dodatkowych założeń dotyczących redukcji zasięgu
• Obudowa: Gwintowana, cylindryczna obudowa z gwintem montażowym do standardowych zastosowań przemysłowych
• Materiał obudowy: Stal nierdzewna, wysoka odporność na korozję i działanie czynników chemicznych
• Materiał czoła czujnika: Stal nierdzewna, możliwość pracy w środowisku chłodziw, olejów i emulsji przemysłowych
• Montaż: Montaż zabudowany, czoło czujnika zlicowane z powierzchnią montażową zapewnia bezpieczną instalację
• Funkcja przełączania: NO, stosowany w typowych aplikacjach sterowania maszynami
• Rodzaj wtyczki: M12, połączenie wtykowe zmniejsza ryzyko błędów montażowych podczas instalacji
• Napięcie zasilania: DC 10-30V, ochrona przed typowymi wahaniami napięcia zasilającego

Zastosowanie

• Linie montażowe automotive – Detektor aluminium NF umożliwia kontrolę pozycji aluminiowych detali w liniach montażowych branży automotive.
• Maszyny CNC – Sensor indukcyjny NF znajduje zastosowanie w maszynach CNC do kontroli pozycji aluminiowych elementów oraz narzędzi.
• Przemysł lotniczy – Detektor aluminium wykorzystywany jest w przemyśle lotniczym do kontroli obecności aluminiowych komponentów.
• Kontrola przed zgrzewaniem na linii produkcyjnej – Wykorzystanie czujnika obecności detalu przed procesem zgrzewania pozwala zweryfikować, czy aluminiowy komponent znajduje się we właściwym miejscu.
• Pozycjonowanie elementów aluminiowych – Sensor indukcyjny NF wspiera pozycjonowanie elementów aluminiowych, gdy właściwe ustawienie detalu jest warunkiem wykonania kolejnej operacji.

Korzyści/Cechy

• Rzeczywisty zasięg detekcji – konstruktor może dobrać model na podstawie konkretnej odległości od aluminiowego detalu, zamiast stosować dodatkowe założenia dotyczące redukcji zasięgu.
• Brak reakcji na pojedyncze opiłki aluminiowe – rozwiązanie jest przeznaczone do detekcji właściwego elementu, dzięki czemu pojedyncze drobiny aluminium nie są traktowane jako docelowy obiekt wykrywania.
• Trwałe wykonanie – monolityczna konstrukcja zwiększa odporność rozwiązania stosowanego do kontroli elementów aluminiowych i innych metali nieżelaznych.
• K=1 + rzeczywisty zasięg – połączenie tych parametrów ułatwia konstruktorowi określenie wymaganej odległości od aluminiowego detalu.
• Rozwiązanie dla automatyki przemysłowej – połączenie całometalowej konstrukcji, K=1 i specjalizacji pod aluminium sprawia, że seria jest przeznaczona do wymagających aplikacji automatyki.

Kiedy wybrać ten model

• Do kontroli detali przed tłoczeniem – indukcyjny czujnik zbliżeniowy pozwala sprawdzić obecność elementu aluminiowego przed rozpoczęciem pracy prasy.
• Gdy detekcja aluminium ma odbywać się z pełnym deklarowanym zasięgiem – K=1 ułatwia dobór odpowiedniego wariantu do wymaganej odległości od detalu.
• Gdy nie potrzebujesz detektora zanieczyszczeń – wybierz ten model, jeśli zadaniem urządzenia jest wykrywanie właściwego elementu aluminiowego, a nie kontrola metalicznych zanieczyszczeń.
• Do kontroli komponentów z metali nieżelaznych – wybierz ten model, gdy automatyka musi wykrywać właściwe elementy aluminiowe lub inne detale nieżelazne.

Podłączenie

Czujnik ma wyjście NPN, dlatego do podłączenia wybierz kabel przyłączeniowy M12 4-pin bez diod LED. Kable z diodami LED (NXOC12281…, NXOC12401…) mają żółtą diodę stanu włączoną dla wyjścia PNP i do czujników NPN się nie nadają.
