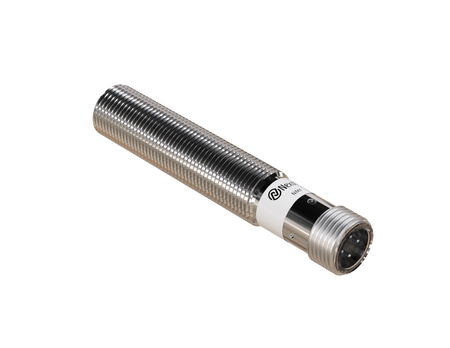

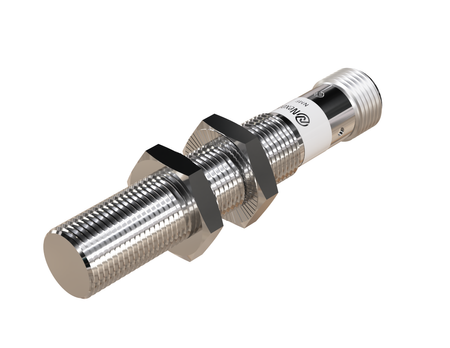

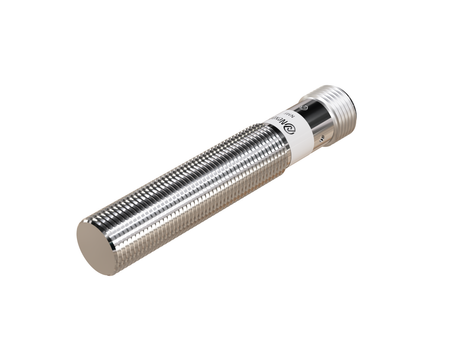

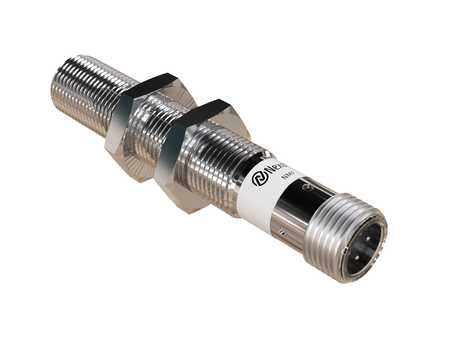

Czujnik indukcyjny M12 całometalowy 68 mm wtyczka M12 NPN NO Sn = 2 mm FE

Monolityczny czujnik indukcyjny NMF12101-FE w obudowie całometalowej dedykowany jest do kontroli obecności i pozycji elementów stalowych w nowoczesnej automatyce przemysłowej.

Czujnik przemysłowy M12 znajduje zastosowanie w nowoczesnych instalacjach produkcyjnych, gdzie ważna jest odporność i bezawaryjna praca. Rozmiar Ø12 x 68 mm pozwala na pewne i stabilne zamocowanie nawet w aplikacjach narażonych na drgania i intensywną eksploatację.

Specyfikacja techniczna:

• Średnica: M12, większy zasięg detekcji w porównaniu do mniejszych modeli zwiększa możliwości zastosowania

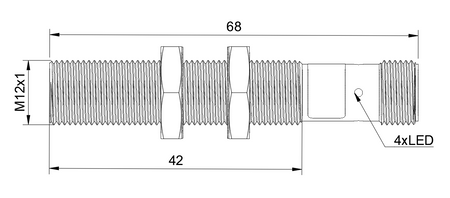

• Długość: 68 mm, przystosowany do pracy w wymagających warunkach przemysłowych
• Zakres detekcji: 2 mm, zasięg detekcji zależny od średnicy i konstrukcji czujnika indukcyjnego
• Wykrywane materiały: Stal i inne metale żelazne (aluminium ignorowane), aluminium i jego stopy nie są obiektem detekcji, co eliminuje niepożądane sygnały w procesach mieszanych z udziałem elementów nieżelaznych
• Współczynnik korekcyjny K: K = 1 dla stali (pełny, naturalny zasięg detekcji), współczynnik K = 1 dotyczy stali i innych metali żelaznych jako materiału referencyjnego, dzięki czemu deklarowany zasięg Sn jest pełnym, naturalnym zasięgiem detekcji
• Obudowa: Gwintowana, cylindryczna obudowa z gwintem montażowym do standardowych zastosowań przemysłowych
• Materiał obudowy: Stal nierdzewna, odporność na agresywne środowisko przemysłowe i uszkodzenia mechaniczne
• Materiał czoła czujnika: Stal nierdzewna, odporność na korozję w środowisku wilgotnym oraz chemicznym
• Montaż: Montaż zabudowany, zmniejszona wrażliwość na uszkodzenia mechaniczne podczas eksploatacji
• Funkcja przełączania: NO, standardowa logika pracy czujników indukcyjnych w automatyce przemysłowej
• Rodzaj wtyczki: M12, złącza M8 lub M12 zapewniają standaryzowane i stabilne połączenie elektryczne
• Napięcie zasilania: DC 10-30V, stabilna praca w instalacjach zasilanych napięciem DC

Zastosowanie

• Pozycjonowanie profili i konstrukcji stalowych – Wykorzystanie czujnika położenia detalu w systemach pozycjonowania profili stalowych zwiększa niezawodność procesów automatyki przemysłowej.
• Kontrola przed zgrzewaniem stali – Czujnik FE wspiera automatyczną kontrolę pozycji detali przed zgrzewaniem elementów stalowych na stanowiskach zgrzewalniczych.
• Recykling i sortowanie złomu stalowego – Wykorzystanie w sortowaniu złomu i recyklingu metali żelaznych zwiększa selektywność procesu odzysku stali.
• Pozycjonowanie elementów stalowych – Sensor indukcyjny FE wspiera pozycjonowanie elementów stalowych, gdy właściwe ustawienie detalu jest warunkiem wykonania kolejnej operacji.
• Kontrola po obróbce skrawaniem – Zastosowanie czujnika zbliżeniowego FE obejmuje kontrolę stalowych elementów po obróbce skrawaniem, nawet w środowisku zawierającym drobne fragmenty aluminium.

Korzyści/Cechy

• Indukcyjny czujnik zbliżeniowy do stali – umożliwia bezkontaktowe wykrywanie stalowego elementu, podczas gdy aluminiowe komponenty w otoczeniu nie są właściwym celem detekcji.
• Czujnik położenia detalu – umożliwia kontrolę pozycji elementu stalowego w maszynie, koncentrując detekcję na właściwym detalu.
• Czujnik zbliżeniowy do metali żelaznych – sprawdza się przy bezkontaktowej kontroli elementów stalowych w otoczeniu zawierającym aluminium i inne metale nieżelazne.
• Do aplikacji z wiórami aluminiowymi w otoczeniu – sprawdza się tam, gdzie wióry aluminium powstające podczas obróbki nie powinny być traktowane jako wykrywany element.
• Rozwiązanie dla automatyki przemysłowej – połączenie całometalowej konstrukcji, K=1 dla stali i specjalizacji materiałowej sprawia, że seria jest przeznaczona do wymagających aplikacji automatyki.

Kiedy wybrać ten model

• Do automatyzacji procesów produkcji stali – czujnik metali może kontrolować pozycję i obecność stalowych komponentów w kolejnych etapach produkcji.
• Gdy detekcja stali ma odbywać się z pełnym, naturalnym zasięgiem – K=1 ułatwia dobór odpowiedniego wariantu do wymaganej odległości od detalu.
• Do aplikacji ze stalą po obróbce skrawaniem – model może być stosowany do kontroli obecności właściwego komponentu nawet w środowisku, w którym występują aluminiowe pozostałości po obróbce.
• Do automatycznego podawania elementów stalowych – czujnik obecności materiału sprawdzi się przy kontroli przejścia detalu przez określony punkt maszyny.

Podłączenie

Czujnik ma wyjście NPN, dlatego do podłączenia wybierz kabel przyłączeniowy M12 4-pin bez diod LED. Kable z diodami LED (NXOC12281…, NXOC12401…) mają żółtą diodę stanu włączoną dla wyjścia PNP i do czujników NPN się nie nadają.
