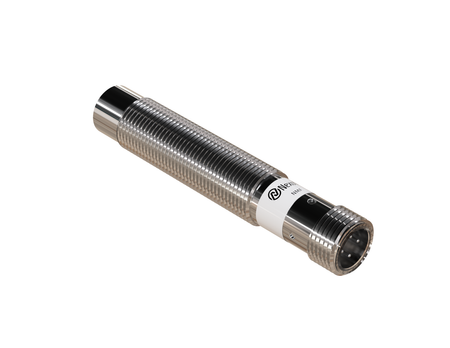

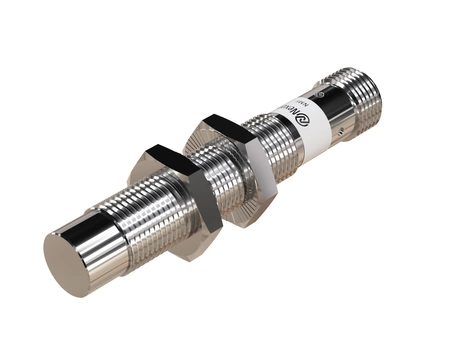

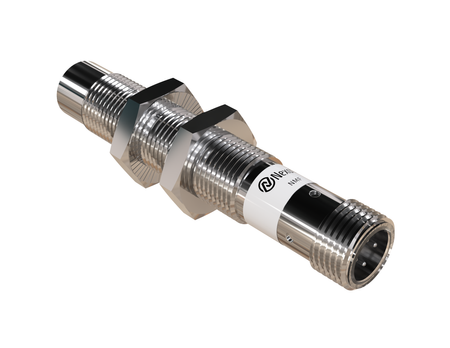

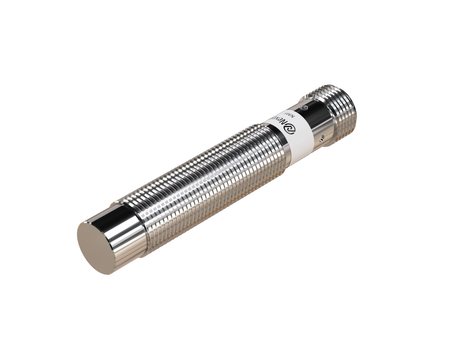

Czujnik indukcyjny M12 całometalowy 68 mm wtyczka M12 NPN NC Sn = 4 mm FE

Zaawansowany czujnik indukcyjny NMF12112-FE wspiera automatyzację procesów, w których kluczowym wykrywanym materiałem jest wyłącznie stal.

Czujnik indukcyjny M12 zapewnia stabilną pracę w systemach sterowania oraz aplikacjach przemysłowych narażonych na obciążenia. Czujniki Ø12 x 68 mm pozwalają na komfortową instalację w typowych warunkach pracy oraz trudniejszych środowiskach przemysłowych.

Specyfikacja techniczna:

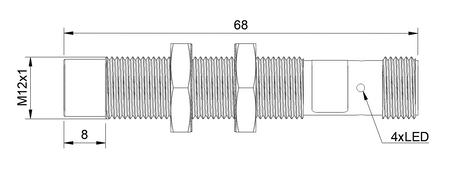

• Średnica: M12, standardowy rozmiar dla większości aplikacji maszynowych i systemów automatyki przemysłowej
• Długość: 68 mm, stosowany w dużych instalacjach przemysłowych wymagających wysokiej niezawodności
• Zakres detekcji: 4 mm, zasięg detekcji zależny od średnicy i konstrukcji czujnika indukcyjnego
• Wykrywane materiały: Stal i inne metale żelazne (aluminium ignorowane), selektywność materiałowa pozwala całkowicie ignorować aluminium, mosiądz, miedź i inne metale nieżelazne obecne w strefie detekcji
• Współczynnik korekcyjny K: K = 1 dla stali (pełny, naturalny zasięg detekcji), pełny deklarowany zasięg dla stali ułatwia projektowanie aplikacji bez dodatkowych założeń dotyczących redukcji zasięgu
• Obudowa: Gwintowana, odporna na poluzowanie podczas pracy maszyny i występowania drgań
• Materiał obudowy: Stal nierdzewna, odporność na agresywne środowisko przemysłowe i uszkodzenia mechaniczne
• Materiał czoła czujnika: Stal nierdzewna, odporność na korozję w środowisku wilgotnym oraz chemicznym
• Montaż: Montaż niezabudowany, pełna ekspozycja strefy detekcji zapewnia maksymalny zasięg wykrywania
• Funkcja przełączania: NC, kontrola ciągłości sygnału zwiększa niezawodność systemu
• Rodzaj wtyczki: M12, czujniki z wtyczką zapewniają wysoką odporność na wibracje oraz stabilność sygnału
• Napięcie zasilania: DC 10-30V, ochrona przed typowymi wahaniami napięcia zasilającego

Zastosowanie

• Tłoczenie i prasowanie blach stalowych – Wykorzystanie czujnika zbliżeniowego indukcyjnego wspiera automatyzację procesów obróbki stali z całkowitym pominięciem aluminiowych odpadów technologicznych.
• Uchwyty obróbcze – Detektor metali żelaznych wykrywa obecność stalowych detali w uchwytach obróbczych z wysoką powtarzalnością.
• Produkcja lin i drutów stalowych – Czujnik zbliżeniowy indukcyjny wspiera kontrolę obecności stalowego drutu lub liny podczas produkcji.
• Kontrola po cięciu stali – Czujnik FE znajduje zastosowanie w kontroli detali po cięciu, potwierdzając ich prawidłowe położenie na linii produkcyjnej.
• Kolejnictwo i infrastruktura szynowa – Zastosowanie czujnika indukcyjnego FE obejmuje kontrolę obecności stalowych elementów torowych i komponentów wagonów.

Korzyści/Cechy

• Całometalowa konstrukcja – monolityczne wykonanie z jednego kawałka metalu zapewnia wysoką odporność mechaniczną i pozwala zastosować rozwiązanie w wymagających aplikacjach związanych z detekcją stali i metali żelaznych, gdzie obecność aluminiowych opiłków czy pyłu nie powinna wpływać na kontrolę właściwego detalu.
• Ograniczenie niepożądanych sygnałów – ignorowanie aluminium i jego pochodnych może ograniczyć niepożądane sygnały w procesach, w których właściwym obiektem jest stalowy detal.
• Selektywność działania – możliwość ignorowania aluminium, mosiądzu i miedzi pozwala ukierunkować pracę na właściwy stalowy detal.
• Do metali żelaznych – rozwiązanie można wykorzystać do kontroli elementów wykonanych ze stali i innych materiałów ferromagnetycznych, przy zachowaniu charakterystyki ukierunkowanej na właściwy detal.
• Stal + metale żelazne + K=1 – połączenie specjalizacji materiałowej i pełnego, naturalnego zasięgu stanowi ważną przewagę przy projektowaniu aplikacji.

Kiedy wybrać ten model

• Do kontroli elementów przed zgrzewaniem – czujnik bezkontaktowy umożliwia kontrolę obecności detalu bez mechanicznego kontaktu z jego powierzchnią.
• Do linii produkcyjnych dla stali – wybierz czujnik do stali, gdy potrzebujesz automatycznej kontroli obecności i pozycji detali.
• Gdy podczas obróbki powstają wióry aluminiowe – rozwiązanie sprawdzi się w aplikacjach, w których celem jest wykrywanie wyłącznie stalowego detalu, a wióry aluminiowe mają być całkowicie ignorowane.
• Do kontroli komponentów żelaznych w środowisku mieszanym – wybierz ten model, gdy automatyka musi wykrywać właściwe elementy stalowe, ignorując aluminiowe detale znajdujące się w tym samym otoczeniu.

Podłączenie

Czujnik ma wyjście NPN, dlatego do podłączenia wybierz kabel przyłączeniowy M12 4-pin bez diod LED. Kable z diodami LED (NXOC12281…, NXOC12401…) mają żółtą diodę stanu włączoną dla wyjścia PNP i do czujników NPN się nie nadają.
