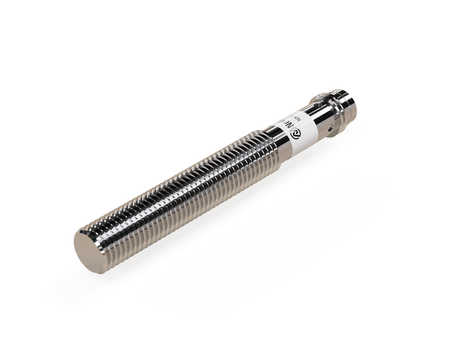

Induktív érzékelő M8 teljes fém 60 mm csatlakozó M8 NPN NO Sn = 1 mm FE

A NMF08101-FE teljes fém kivitelű induktív érzékelő magas mechanikai ellenállással és az alumíniumforgács és -por figyelmen kívül hagyásának képességével rendelkezik.

Az M8 háza a korlátozott helyen történő működésre lett optimalizálva. A Ø8 x 60 mm kompakt háza megkönnyíti több érzékelő egymás melletti elhelyezését a precíz felügyeletet igénylő rendszerekben.

Műszaki specifikáció:

• Átmérő: M8, gyakran alkalmazott az ipari automatizálásban és a folyamatirányítási rendszerekben
• Hossz: 60 mm, nagy igénybevételű ipari körülmények közötti üzemeltetéshez kialakítva
• Érzékelési távolság: 1 mm, stabil induktív kapcsolási jelleggörbe ipari körülmények között
• Érzékelt anyagok: Acél és más vasfémek (az alumínium figyelmen kívül hagyva), az alumínium és ötvözetei nem képezik az érzékelés objektumát, ami kiküszöböli a nem kívánt jeleket a nem vasfém alkatrészeket is tartalmazó vegyes folyamatokban
• K korrekciós tényező: K = 1 acélhoz (teljes, természetes érzékelési tartomány), az acélra vonatkozó teljes, megadott hatótávolság megkönnyíti az alkalmazások tervezését a hatótávolság csökkentésével kapcsolatos további feltételezések nélkül
• Ház: Menetes, hengeres ház beépítési menettel a szabványos ipari alkalmazásokhoz
• Ház anyaga: Rozsdamentes acél, nedvesség, szennyeződés és nehéz ipari körülmények közötti üzemeltetéshez kialakítva
• Érzékelőfelület anyaga: Rozsdamentes acél, korrózióállóság nedves és kémiai környezetben
• Beépítés: Süllyesztett (flush) beépítés, az érzékelőfelület a beépítési felülettel egy szintben van, ami biztonságos telepítést garantál
• Kapcsolási funkció: NO, a kimenet fémtárgy érzékelésekor aktiválódik
• Csatlakozó típusa: M8, a csatlakozós kapcsolat csökkenti a beépítési hibák kockázatát a telepítés során
• Tápfeszültség: DC 10-30V, stabil működés DC feszültséggel táplált berendezésekben

Alkalmazás

• Acélszerkezetek hegesztése és ponthegesztése – Az FE induktív érzékelő hegesztő és ponthegesztő munkahelyeken alkalmazható, ellenőrizve az acél alkatrészek jelenlétét és pozícióját, függetlenül a környezetben lévő alumínium szerelékektől.
• Ellenőrzés acél ponthegesztés előtt – Az FE érzékelő támogatja az alkatrészek pozíciójának automatikus ellenőrzését az acél elemek ponthegesztése előtt a ponthegesztő munkahelyeken.
• Acél horganyozása és felületkezelése – Az acél alkatrészek pozíciójának ellenőrzésében való alkalmazás a horganyozó és felületkezelő sorokon.
• Ellenőrzés acélvágás után – Az FE érzékelő az alkatrészek vágás utáni ellenőrzésében alkalmazható, megerősítve azok helyes pozícióját a gyártósoron.
• Kötőelemek gyártása – Az FE induktív szenzor a csavarok, anyák és más acél kötőelemek gyártásában kerül alkalmazásra, megerősítve azok jelenlétét a folyamat során.

Előnyök/Jellemzők

• Monolitikus felépítés – az egy darab fémből készült kivitel növeli az acél és más vasfémek ipari érzékelésére szolgáló megoldás tartósságát.
• Alkatrészpozíció-érzékelő – lehetővé teszi az acél alkatrész pozíciójának ellenőrzését a gépben, az érzékelést a megfelelő alkatrészre koncentrálva.
• Közelítéskapcsoló vasfémekhez – megfelel az acél alkatrészek érintésmentes ellenőrzésénél alumíniumot és más nem vasfémeket tartalmazó környezetben.
• Kevesebb véletlenszerű jel – a nem vasfémekre való nem reagálás előnyös lehet azokban az alkalmazásokban, ahol kizárólag az acél alkatrész jelenléte a lényeg.
• Kompakt érzékelési elrendezések – az acélra vonatkozó természetes, teljes hatótávolság megkönnyítheti a korlátozott beépítési hellyel rendelkező munkahelyek tervezését.

Mikor válassza ezt a modellt

• Acélgyártási folyamatok automatizálásához – a fémérzékelő ellenőrizheti az acél komponensek pozícióját és jelenlétét a gyártás egymást követő szakaszaiban.
• Acél alkatrészek pozicionálásához – válassza az alkatrészpozíció-érzékelőt, ha az acél alkatrész megfelelő beállítása a következő művelet végrehajtásának feltétele.
• Amikor meg kell különböztetni az acélt a nem vasfémektől – az alkatrész-jelenlétérzékelő előnyös megoldás lehet azokban a folyamatokban, ahol az acél és az alumínium együtt van jelen.
• Présgépekhez és sajtoló munkahelyekhez – a jelenlétellenőrző érzékelő megerősítheti az acél alkatrész jelenlétét a munkaciklus végrehajtása előtt.

Csatlakoztatás

Az érzékelő NPN kimenetű, ezért LED nélküli M8 3 pólusú csatlakozókábellel csatlakoztassa. A LED-es kábelek (NXOC08261…, NXOC08121…) sárga állapotjelző LED-je PNP kimenethez van bekötve, ezért NPN érzékelőkhöz nem alkalmasak.
