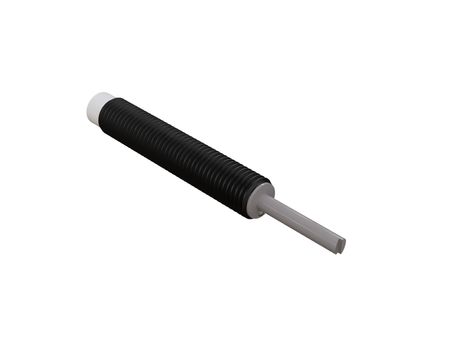

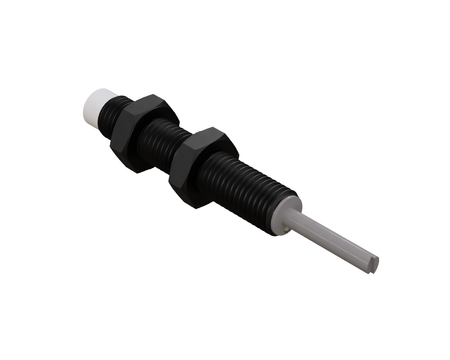

Induktív érzékelő M8 hegesztéshez 45 mm kábel 2m PNP NC Sn = 2 mm

A NWI08014 induktív érzékelő hegesztési környezethez megbízható fémtárgy-detektálást biztosít még a hegesztő berendezések üzeme közben fellépő erős elektromágneses zavarok esetén is.

A kis M8 méretek megkönnyítik a beépítést a ponthegesztő berendezések tartóelemeibe, ahol minden milliméter számít, a Ø8 x 45 mm méret a gyakorlatban bevált méret az ellenállás-hegesztő sorokon, amely kis külméretet egyesít a strapabíró felépítéssel.

Műszaki specifikáció:

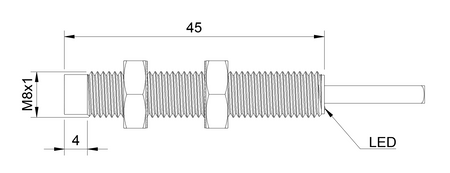

• Átmérő: M8, a termékvonal legkisebb mérete, jól használható szűk helyeken ponthegesztésnél
• Hossz: 45 mm, kis hossz, amely megkönnyíti a felszerelést a sűrűn beépített hegesztő munkahelyeken
• Érzékelési távolság: 2 mm, stabil fémdetektálási jelleggörbe még az ellenállás-hegesztő berendezés elektromágneses terének közelében is
• Ház: Menetes, a menetes ház lehetővé teszi az érzékelő pozíciójának pontos beállítását a hegesztési ponthoz viszonyítva
• Ház anyaga: PTFE-bevonatú sárgaréz, a PTFE-bevonat növeli a ház ellenállását a hegesztési környezetre jellemző szennyeződésekkel szemben
• Érzékelőfelület anyaga: PTFE, a PTFE anyag stabil érzékelési paramétereket biztosít még a fröccsenéssel való ismételt érintkezés után is
• Beépítés: Nem süllyesztett (non-flush) beépítés, a nem süllyesztett kivitel a teljes érzékelési távolságot kihasználja, ami nagyobb hegesztett alkatrészeknél hasznos
• Kapcsolási funkció: alapállásban zárt (NC), normál esetben zárt funkció, amely hasznos a hegesztő munkahelyek biztonsági rendszereiben
• Kimenet típusa: PNP, PNP kimenet, amely a hegesztési automatizálási rendszerek többségénél szabványos
• Csatlakozás: 2 m hosszúságú kábellel, a megfelelő hosszúságú kábel megkönnyíti a vezetékezést a hegesztés legforróbb zónájától távol
• Tápfeszültség: DC 10-30V, az ipari automatizálásban jellemző tápfeszültség, kiegészítő feszültségátalakító nélkül
• Elektromágneses zavarral szembeni ellenállás (EMC): igen, az EMC-ellenállás lehetővé teszi a felszerelést az ellenállás-hegesztő berendezés tekercsei és áramvezetői közelében, jelvesztés nélkül
• Cikkszám: W1CN-M0802P-C3U2

Alkalmazás

• Ellenállás-hegesztő berendezésekhez való helyzetérzékelőként, illetve ellenállás-hegesztéshez való alkatrész-jelenlét-érzékelőként működik, megerősítve az alkatrész helyes elhelyezését a ciklus előtt.
• Támogatja az ellenállás-hegesztésben történő helyzetellenőrzést, jelezve a gép vezérlőjének az alkatrész jelenlétét a munkaterületen.
• Hegesztés-automatizálási rendszerekben és ellenállás-hegesztés-automatizálási rendszerekben alkalmazzák a PLC vezérlő visszacsatolási elemeként.
• A hegesztési folyamatfelügyeleti rendszerek és ellenállás-hegesztési folyamatfelügyeleti rendszerek eleme, megerősítve az alkatrész jelenlétét és pozícióját.
• Automatikus hegesztő rendszerekben és automatikus ellenállás-hegesztő rendszerekben alkalmazható, amelyek folyamatos üzemmódban dolgoznak.

Előnyök/Jellemzők

• Az érzékelő ellenáll az elektromágneses zavaroknak, ezért a működő ellenállás-hegesztő berendezések közelében is stabil kimeneti jelet tart.
• Elektromágneses zavaroknak ellenálló induktív érzékelőként nem generál téves kapcsolásokat a hegesztési ciklus alatt.
• Igazoltan ellenáll az elektromágneses térnek, és stabilan működik még az ellenállás-hegesztő berendezés tekercseinek és áramvezetőinek közvetlen közelében is.
• Alkalmas az ellenállás-hegesztésre és az ívhegesztésre jellemző erős elektromágneses térben történő működésre.
• Az igazolt EMC-ellenállást nagyra értékelik azok az integrátorok, akik EMC-zavarnak ellenálló ipari érzékelőket építenek be hegesztési és ellenállás-hegesztési alkalmazásokba.

Mikor válassza ezt a modellt

• Ha az alkalmazás nehéz ipari körülmények között dolgozó hegesztő robotokat érint.
• Ha az alkalmazás automatikus ponthegesztést és az alkatrész helyzetének ellenőrzését érinti.
• Ha a folyamat a fémalkatrészek gyors detektálását igényli egy robotizált alkalmazásban.
• Amikor a hegesztési automatizáláshoz olyan érzékelőre van szükség, amely a fém alkatrész jelenlétét vagy helyzetét ellenőrzi.
