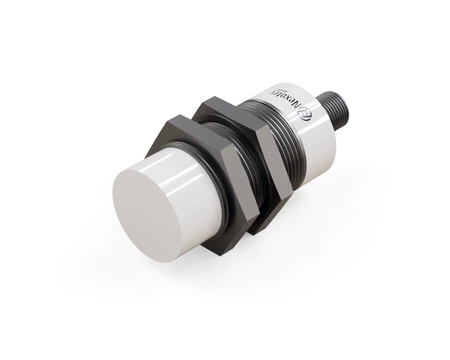

Induktív érzékelő M30 hegesztéshez 79 mm csatlakozó M12 NPN NO Sn = 15 mm

A NWI30111 professzionális induktív érzékelőt a hegesztőipar számára úgy fejlesztették, hogy maximális megbízhatóságot, zavarállóságot és hosszú üzemi élettartamot biztosítson a legmagasabb elvárásokat támasztó alkalmazásokban.

A nagy M30 átmérő lehetővé teszi az elemek nagy távolságból történő detektálását, ami nagyméretű alkatrészeket kezelő hegesztő cellákban fontos szempont, a Ø30 x 79 mm méret jól illeszkedik a hegesztő munkahelyeken alkalmazott tipikus rögzítő tartókhoz.

Műszaki specifikáció:

• Átmérő: M30, a termékvonal legnagyobb érzékelési távolsága, nagyméretű elemekhez és hegesztő cellákhoz
• Hossz: 79 mm, megnyújtott ház, amely további rögzítési merevséget biztosít a nehéz hegesztési körülmények között
• Érzékelési távolság: 15 mm, ismételhető fémdetektálás a hegesztés során keltett zavaroktól függetlenül
• Ház: Menetes, a ház menete lehetővé teszi az érzékelési távolság pontos beállítását a soron történő felszereléskor
• Ház anyaga: PTFE-bevonatú sárgaréz, a sárgaréz ház PTFE-rétege csökkenti a hegesztési fröccsenés rátapadását az érzékelő felületére
• Érzékelőfelület anyaga: PTFE, a PTFE anyag stabil érzékelési paramétereket biztosít még a fröccsenéssel való ismételt érintkezés után is
• Beépítés: Nem süllyesztett (non-flush) beépítés, a nem süllyesztett kivitel a teljes érzékelési távolságot kihasználja, ami nagyobb hegesztett alkatrészeknél hasznos
• Kapcsolási funkció: alapállásban nyitott (NO), standard, normál esetben nyitott logika, amely kompatibilis a hegesztősorok tipikus PLC vezérlőivel
• Kimenet típusa: NPN, az NPN kimenet jól együttműködik az ellenállás-hegesztő sorok tipikus PLC vezérlő bemeneteivel
• Csatlakozás: M12 csatlakozóval, a csatlakozó megkönnyíti a szervizelést a gyártósoron, csökkentve az ellenállás-hegesztő munkahely állásidejét
• Tápfeszültség: DC 10-30V, az ipari automatizálásban jellemző tápfeszültség, kiegészítő feszültségátalakító nélkül
• Elektromágneses zavarral szembeni ellenállás (EMC): igen, stabil kimeneti jel még a hegesztés erős elektromágneses tereinek közvetlen közelében is
• Cikkszám: W1CN-M3015N-OEU4

Alkalmazás

• Ellenállás-hegesztő sorokon és automatikus ellenállás-hegesztő sorokon alkalmazva, ahol a ciklus ismételhetősége a lényeg.
• Ellenállás-hegesztő berendezésekhez való helyzetérzékelőként, illetve ellenállás-hegesztéshez való alkatrész-jelenlét-érzékelőként működik, megerősítve az alkatrész helyes elhelyezését a ciklus előtt.
• Támogatja az ellenállás-hegesztésben történő helyzetellenőrzést, jelezve a gép vezérlőjének az alkatrész jelenlétét a munkaterületen.
• Hegesztés-automatizálási rendszerekben és ellenállás-hegesztés-automatizálási rendszerekben alkalmazzák a PLC vezérlő visszacsatolási elemeként.
• A hegesztési folyamatfelügyeleti rendszerek és ellenállás-hegesztési folyamatfelügyeleti rendszerek eleme, megerősítve az alkatrész jelenlétét és pozícióját.

Előnyök/Jellemzők

• Az IP67 védettségű ház megvédi az érzékelő belsejét a portól és a vízsugártól, ami a hegesztő munkahely tisztításánál jelentős szempont.
• Az érzékelő ellenáll az elektromágneses zavaroknak, ezért a működő ellenállás-hegesztő berendezések közelében is stabil kimeneti jelet tart.
• Elektromágneses zavaroknak ellenálló induktív érzékelőként nem generál téves kapcsolásokat a hegesztési ciklus alatt.
• Igazoltan ellenáll az elektromágneses térnek, és stabilan működik még az ellenállás-hegesztő berendezés tekercseinek és áramvezetőinek közvetlen közelében is.
• Alkalmas az ellenállás-hegesztésre és az ívhegesztésre jellemző erős elektromágneses térben történő működésre.

Mikor válassza ezt a modellt

• Amikor az érzékelőnek nehéz munkakörülményeknek kitett ipari ellenállás-hegesztő berendezésben kell működnie.
• Ha megbízható alkatrész-detektálásra van szükség egy ellenállás-hegesztő berendezésben.
• Amikor érzékelőre van szükség a hegesztési folyamat automatizálásához és az alkatrész jelenlétének ellenőrzéséhez.
• Amikor az alkatrész helyzetének ellenőrzésére van szükség egy automatizált hegesztési folyamatban.

Csatlakoztatás

Az érzékelő NPN kimenetű, ezért LED nélküli M12 4 pólusú csatlakozókábellel csatlakoztassa. A LED-es kábelek (NXOC12281…, NXOC12401…) sárga állapotjelző LED-je PNP kimenethez van bekötve, ezért NPN érzékelőkhöz nem alkalmasak.
