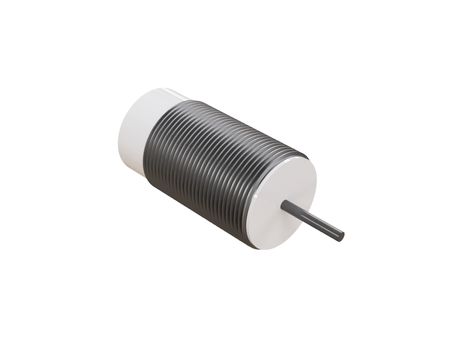

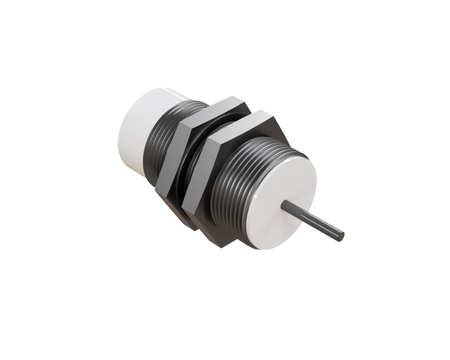

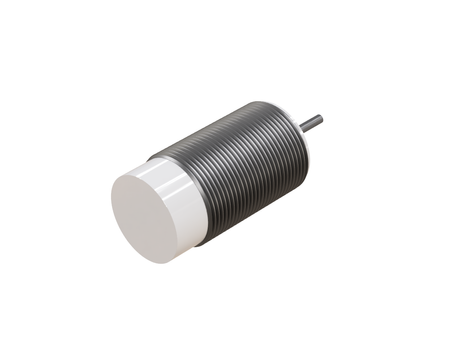

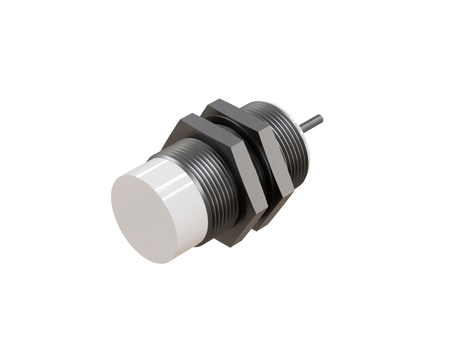

Induktív érzékelő M30 hegesztéshez 55 mm kábel 2m PNP NC Sn = 15 mm

A NWI30014 hegesztési induktív érzékelő hatékony megoldás az ipari robottechnikában, a pozicionáló rendszerekben és a hegesztési folyamatokban használt korszerű vezérlési megoldásokban.

A M30 kivitel lehetővé teszi a felszerelést az ellenállás-hegesztő gépek masszív tartóelemeibe, a mechanikai stabilitás elvesztése nélkül, a Ø30 x 55 mm méret lehetővé teszi az érzékelő gyors cseréjét a teljes hegesztő szerelék leszerelése nélkül.

Műszaki specifikáció:

• Átmérő: M30, a termékvonal legnagyobb érzékelési távolsága, nagyméretű elemekhez és hegesztő cellákhoz

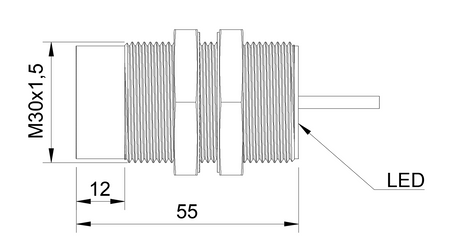

• Hossz: 55 mm, megnyújtott ház, amely további rögzítési merevséget biztosít a nehéz hegesztési körülmények között
• Érzékelési távolság: 15 mm, bevált érzékelési távolság a robotizált hegesztésre jellemző körülmények között
• Ház: Menetes, a ház menete lehetővé teszi az érzékelési távolság pontos beállítását a soron történő felszereléskor
• Ház anyaga: PTFE-bevonatú sárgaréz, a sárgaréz ház PTFE-rétege csökkenti a hegesztési fröccsenés rátapadását az érzékelő felületére
• Érzékelőfelület anyaga: PTFE, a PTFE érzékelőfej megakadályozza a hegesztés és ellenállás-hegesztés során keletkező fémfröccsenés rátapadását
• Beépítés: Nem süllyesztett (non-flush) beépítés, a nem süllyesztett kivitel a teljes érzékelési távolságot kihasználja, ami nagyobb hegesztett alkatrészeknél hasznos
• Kapcsolási funkció: alapállásban zárt (NC), normál esetben zárt funkció, amely hasznos a hegesztő munkahelyek biztonsági rendszereiben
• Kimenet típusa: PNP, PNP kimenet, amely a hegesztési automatizálási rendszerek többségénél szabványos
• Csatlakozás: 2 m hosszúságú kábellel, a kábel ellenáll a hegesztő robotokra jellemző vibrációnak és gyakori mozgásnak
• Tápfeszültség: DC 10-30V, szabványos feszültségtartomány, amely kompatibilis a hegesztősorok vezérlőszekrényeinek táplálásával
• Elektromágneses zavarral szembeni ellenállás (EMC): igen, stabil kimeneti jel még a hegesztés erős elektromágneses tereinek közvetlen közelében is
• Cikkszám: W1CN-M3015P-C3U2

Alkalmazás

• Ellenállás-hegesztő robotokban alkalmazható ellenállás-hegesztő robotokhoz való induktív érzékelőként, amely a hegesztési pont közvetlen közelében üzemel.
• Ellenállás-hegesztő sorokon és automatikus ellenállás-hegesztő sorokon alkalmazva, ahol a ciklus ismételhetősége a lényeg.
• Ellenállás-hegesztő berendezésekhez való helyzetérzékelőként, illetve ellenállás-hegesztéshez való alkatrész-jelenlét-érzékelőként működik, megerősítve az alkatrész helyes elhelyezését a ciklus előtt.
• Támogatja az ellenállás-hegesztésben történő helyzetellenőrzést, jelezve a gép vezérlőjének az alkatrész jelenlétét a munkaterületen.
• Hegesztés-automatizálási rendszerekben és ellenállás-hegesztés-automatizálási rendszerekben alkalmazzák a PLC vezérlő visszacsatolási elemeként.

Előnyök/Jellemzők

• A hegesztési környezetnek és a hegesztési folyamat fröccsenésének ellenálló felépítés meghosszabbítja az érzékelő tényleges élettartamát a soron.
• Az IP67 védettségű ház megvédi az érzékelő belsejét a portól és a vízsugártól, ami a hegesztő munkahely tisztításánál jelentős szempont.
• Az érzékelő ellenáll az elektromágneses zavaroknak, ezért a működő ellenállás-hegesztő berendezések közelében is stabil kimeneti jelet tart.
• Elektromágneses zavaroknak ellenálló induktív érzékelőként nem generál téves kapcsolásokat a hegesztési ciklus alatt.
• Igazoltan ellenáll az elektromágneses térnek, és stabilan működik még az ellenállás-hegesztő berendezés tekercseinek és áramvezetőinek közvetlen közelében is.

Mikor válassza ezt a modellt

• Amikor érzékelőre van szükség egy robotizált hegesztési folyamatban, ahol a megbízható alkatrész-detektálás a lényeg.
• Amikor az érzékelő a hegesztési folyamat nehéz körülményei között fog működni.
• Ha az érzékelőt egyszerre fröccsenésnek és elektromágneses zavaroknak kitett helyen kívánják alkalmazni.
• Ha megbízható detektálásra van szükség egy automatikus hegesztő vagy ellenállás-hegesztő munkahelyen.
